výpočet VF výkonu vs zisk

Zpráva

#1 Příspěvek od **mi-ro** » 14 lis 2018, 19:03

Přiznám se, že tady má značné mezery, proto prosím o konkrétní výpočet. Jedná se o VF zesilovač se ziskem 8,5 dB, výstupním výkonem 20 W. Vstup i výstup 50 Ohm. Jaký bude třeba výkon pro plné vybuzení? Dík za výpočet i ev. vzorce

#2 Příspěvek od **Bernard** » 14 lis 2018, 19:13

G = 10*log(P2/P1)

P2/P1 = 10^(G/10) = 10^0,85 = 7,08

P1 = 20/7,08 = 2,8 W

ZdenekHQ · #3 Příspěvek od **ZdenekHQ** » 14 lis 2018, 19:19

To žádnej zázračnej VF koncák nebude. Takhle se chovaly připálený CB "topení", kde většina čipu na VF tranzistorech už nežila...

#4 Příspěvek od **forbidden** » 14 lis 2018, 19:32

To je dost ubohý, to i ty mý prastarý BGY3x mají přes 22 dB.

#5 Příspěvek od **mi-ro** » 14 lis 2018, 19:40

Nvm. A děkuji za výpočet a postup.

ZdenekHQ · #6 Příspěvek od **ZdenekHQ** » 14 lis 2018, 19:45

No, na UHF ten zisk už sedí líp.

#7 Příspěvek od **mi-ro** » 14 lis 2018, 19:47

470-860 MHz.

ZdenekHQ · #8 Příspěvek od **ZdenekHQ** » 14 lis 2018, 19:57

To tak široký asi nebude. Stejně se tam nedá všude vysílat.

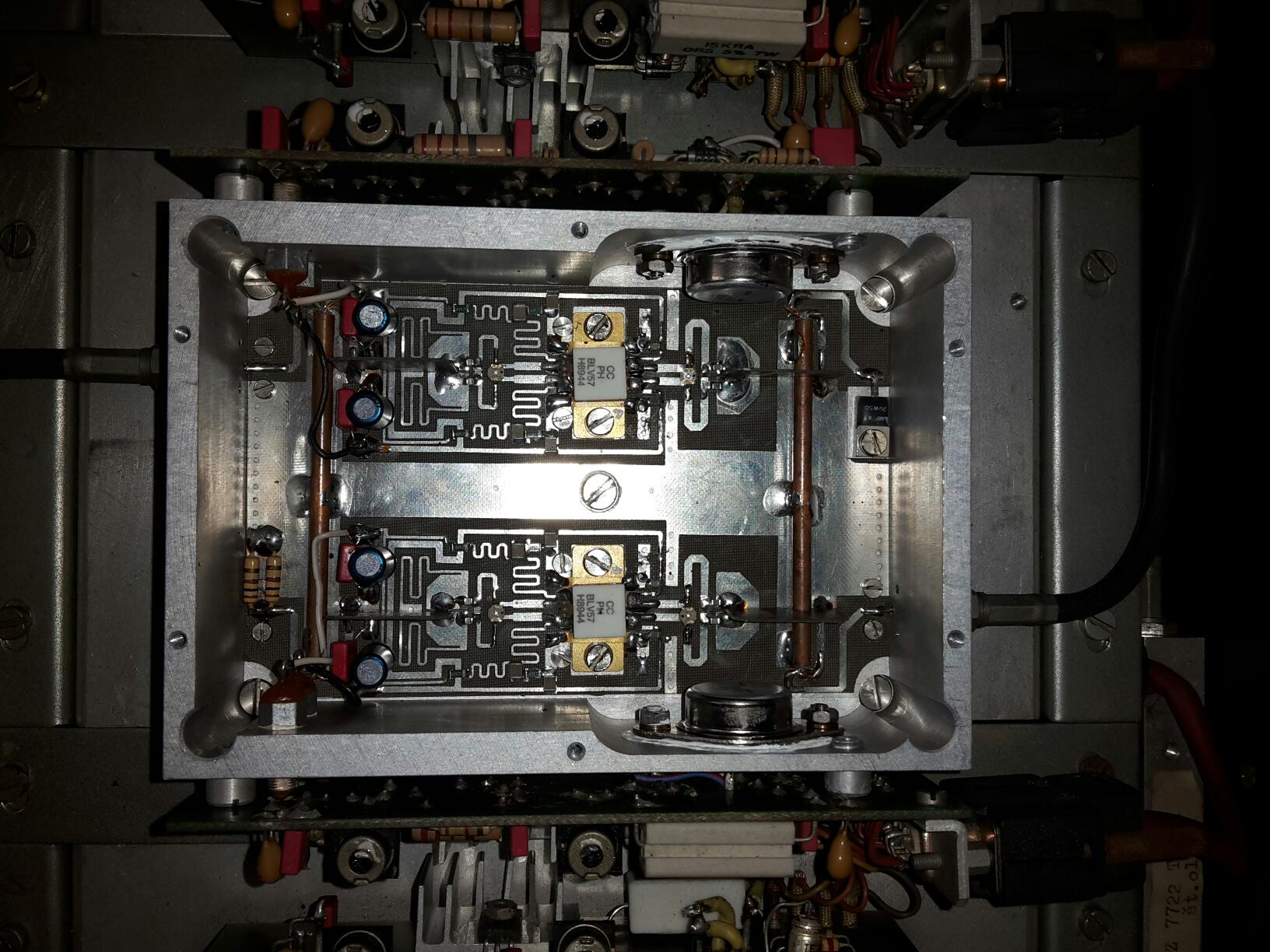

S tímto si dal někdo hodně práce, přitom třeba takový hybridy M57704H se vyhazovaly hromadně po skončení NMT. Jen byly jen na 70cm. Udávaná šířka pásma je větší, v nejhorším se zbrousí vršek a "posunou" cívky.

Stačí tomu 400mW buzení na 13 (max 20) W.

#9 Příspěvek od **mi-ro** » 16 lis 2018, 13:34

Budu ještě trochu teoretizovat. Pokud bych vzal dva takové moduly a zapojil je sériově, získám systém s výkonem 20W s potřebným buzením 400mW?
