Elektronický kontaktní spínač

Zpráva

pelican · #1 Příspěvek od **pelican** » 15 lis 2018, 14:53

Zdravím vespolek
Jsem začátečník, potřeboval bych elektronický spínací prvek, který by zapínal/vypínal obvod na základě elektrického pulzu s tím, že obvod by zůstal ve změněném stavu.
Zamýšlená realizace: zapnutí/vypnutí LED letmým dotykem kontaktů.
Existuje takový spínací prvek?
Díky.

*Pokud duplikuji téma, pak se omlouvám, ale pročítat 3002 výsledků hledání odmítám.

#2 Příspěvek od **EKKAR** » 15 lis 2018, 14:57

Tak hledej bistabilní klopnej obvod nebo anglicky flip-flop circuit ...

dred · #3 Příspěvek od **dred** » 15 lis 2018, 15:12

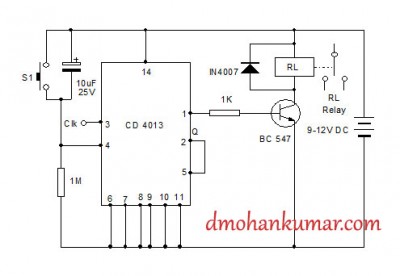

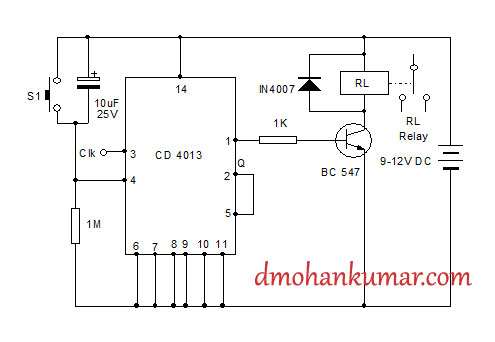

nech sa páči 8-)

danhard · #4 Příspěvek od **danhard** » 15 lis 2018, 16:09

Idioten Sicher Zlepšovák

R2 být nemusí.
Obrázek

Použito v modifikaci v ADT4500 v r.1979, bylo to na ovládání SW panelu lepší, než od "vzoru" HP1000 :lol:

pelican · #5 Příspěvek od **pelican** » 15 lis 2018, 16:58

Díky, poslední schéma vypadá celkem jednoduše.
Pokud tomu rozumím, jsou použity různé gaty jediné 4011D.
Jen trochu tápu ve značení svorek: má to být malé mobilní zařízení
(což jsem prve nezmínil) tedy žádná zem ani kostra.
Představoval bych si spíš řídící vstup/výstup (+/-) a řízený vstup/výstup.
Kde to v tom schématu prosím najdu?
Každopádně moc děkuji.

danhard · #6 Příspěvek od **danhard** » 15 lis 2018, 17:04

Je to celkem jedno, dva invertory za sebou zavazbený tvoří klopák.
A ty do něj práskneš energii toho kondu, kterej je nabitej na opačnej stav.
Nabíji se to pomalu, třeba 100ms, takže to tlačítko to může jenom překlopit na opačnej stav, na opačnou stranu jen zase jen za těch 100ms.

Taky jsem za ten zlepšovák dostal celý 2 tisíce Kčs, to byla moje měsíční výplata :lol:

Cowley · #7 Příspěvek od **Cowley** » 15 lis 2018, 17:05

A nezapomen na 7 pro GND a 14 pro Ucc

danhard · #8 Příspěvek od **danhard** » 15 lis 2018, 17:12

Ano, na to kde je napájení, co je vstup a výstup se už musí nějak dopracovat sám.
Já jen, že ty systémy s D klopákem jsou dost závislý na kvalitě hodinového pulzu, takže nepracují moc jednoznačně.
Tohle se dá aplikovat na klopák ze dvou tranzistorů.
Je to ta nejprimitivnější aplikace a v jednoduchosti je síla.

Cowley · #9 Příspěvek od **Cowley** » 15 lis 2018, 17:15

Jeste nam autor vlakna nenapsal predpokladane pracovni napeti.

VASEK_W · #10 Příspěvek od **VASEK_W** » 15 lis 2018, 21:24

Chlapci šikovní a znalí, Vaše odpovědi jsou tomu nováčkovi celkem naprdlačky, protože on totiž absolutně nemá šajn o nějaké číslicové technice a s tím souvisejícími zákonitostmi.

Vašek

danhard · #11 Příspěvek od **danhard** » 15 lis 2018, 21:43

Proto píšu, že se k něčemu bude muset propracovat sám.
Konečně, když něčemu nerozumí, tak se může zeptat.
Proč mu kvalifikovaně a úplně neporadíš, místo těch pindů ? :roll:

VASEK_W · #12 Příspěvek od **VASEK_W** » 15 lis 2018, 22:06

danhard · #13 Příspěvek od **danhard** » 15 lis 2018, 22:12

Ano a Severní pól je na severu a Jižní na jihu :lol:

Toliko úplná a vyčerpávající informace :lol:

#14 Příspěvek od **tomasjedno** » 15 lis 2018, 23:07

danhard píše:Ano a Severní pól je na severu a Jižní na jihu

... s výjimkou případu, kdy je tomu opačně

danhard · #15 Příspěvek od **danhard** » 15 lis 2018, 23:23

Jdu na Sever, jdu na Jih .... :lol:

ps. Jára Cimrmannn
