Získal jsem zdroj se starým notebookem Asus 1001HA. Původní majitel zkoušel zdroj opravit. Vyměnil tam filtrační kondenzátor. Tím to ovšem nebylo a on se tím dál nějakou dobu nezabýval. Včera mi to vyměnil za pivo.
Když jsem se na to teď ráno podíval, tak jsem si všiml, že má jeden tranzistor ulomené nožičky! Nevím, jak to přehlídl on, nebo jak se to stalo, ale rozhodně by to chtělo vyměnit(vyměním).
ALE!

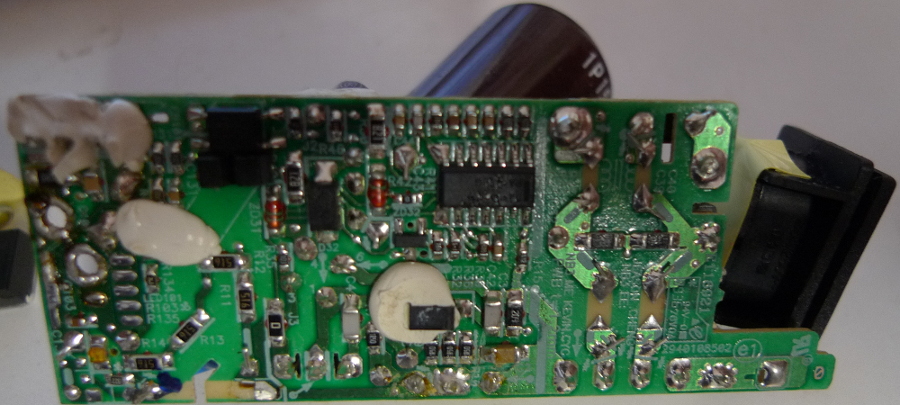

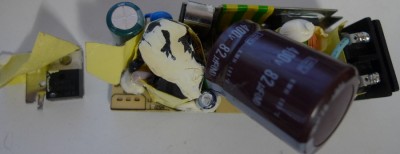

Nedal tam rozměr kondíku, který by odpovídal původnímu,ale o dost větší. Je 400V/82uF. Když jsem se díval na známé prodejny s el.materiálem, tak ty buď takový kondík nemají vůbec, nebo ho mají ve stejném rozměru(tedy příliš velký). Tak jsem mu volal, jestli tam nedal jinou hodnotu kondíku, ale on už původní kondík nenašel a neví.
Takže se ptám. Tyto filtrační kondíky, mohou se dát na nižší napětí, než na 400V? Nebo je možné dát patřičně nižší kapacitu, aby se ten kondík do toho zdroje vešel?
Když jsem se díval do jiného zdroje, a na rozdělané zdroje na netu(obrázky), tak tam jsou snad vždy 400V. Takže asi připadá v úvahu jen nižší kapacita. V tom mém druhém, ale na součástky chudším zdroji, je kondík, který má kapacitu 33uF. Je mi jasné, že jiné zapojení může vyžadovat jinou kapacitu. Ale možná že také ne. Tak se chci zeptat, jestli lze nějak s touto hodnotou kapacity "hýbat"?
děkuji

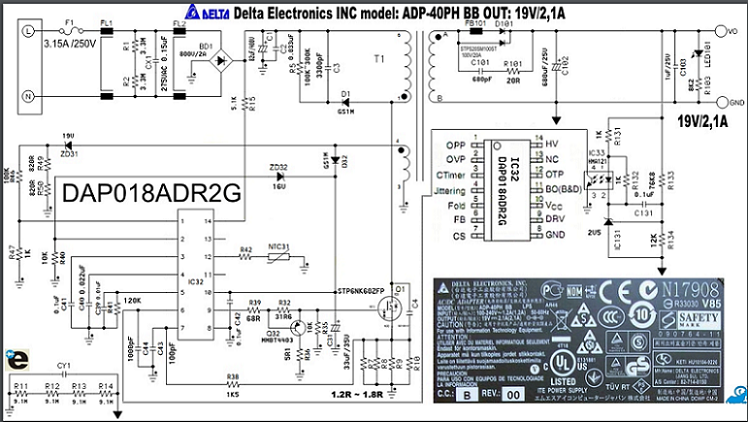

Zdroj k NB:19V, 2.1A (originál k danému NB)
P.S.Výkon NB je žalostný-vím. Jde mi o to si to zkusit opravit a přiučit se zase něčemu.
Oprava zdroje k notebooku.
Moderátor: Moderátoři
Nepíšeš rozmery toho kondíka, ktorý tam teraz je. Čo som opravoval adaptéry, tak tam boli väčšinou kondíky s kapacitou 100-120uF / 400-450V a rozmerovo 16x32mm až 18x36mm. Niečo ako TU
„Hľadáme nepoznané, spoznávame nehľadané. Strácame to cenné, ceníme si až stratené. Milujeme všetko zradné a zrádzame milované.”
Pozdravuje Vás Martin
Pozdravuje Vás Martin
Musel to byť nejaký "výberový" kondenzátor, lebo ani 47uF som takého rozmeru čo by tam vošiel nenašiel. Nie ešte väčší...
Máš asi len dve možnosti.
Po výmene diody to vyskúšať,či je to "živé" a dať mu väčší kabát (krabicu), alebo použi adaptér z iného NTB na 19V s väčším prúdovým zaťažením - nevadí a prehoď si len napájací kábel.
Tento až bude funkčný budeš mať na bastlenie
Máš asi len dve možnosti.
Po výmene diody to vyskúšať,či je to "živé" a dať mu väčší kabát (krabicu), alebo použi adaptér z iného NTB na 19V s väčším prúdovým zaťažením - nevadí a prehoď si len napájací kábel.
Tento až bude funkčný budeš mať na bastlenie

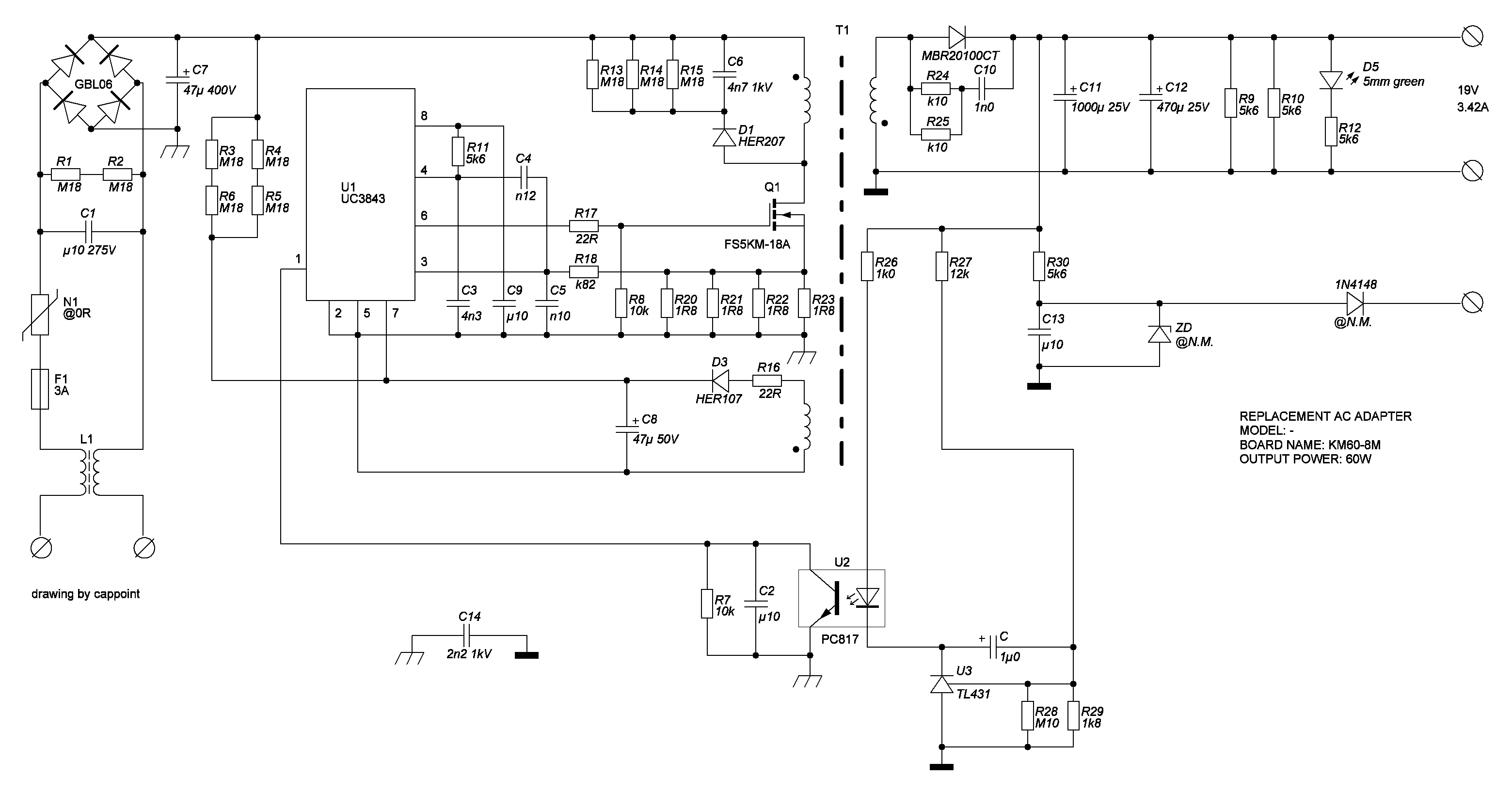

jj, 100V,20A to je. Jen mi není jasné, jestli Ufm má významný vliv, nebo nemá. V GME jsou 2, jedna má 0.85V a druhá 0.71V. Jinde (na ebay) jsem zase viděl 0.9V.
Ufm bych řekl, že je to max.úbytek napětí v propustném směru. Řekl bych tedy, že menší hodnota je lepší. Ale 0.71V se mi zdá moc, když se na wiki píše, že má kolem 0.3V.
Ufm bych řekl, že je to max.úbytek napětí v propustném směru. Řekl bych tedy, že menší hodnota je lepší. Ale 0.71V se mi zdá moc, když se na wiki píše, že má kolem 0.3V.

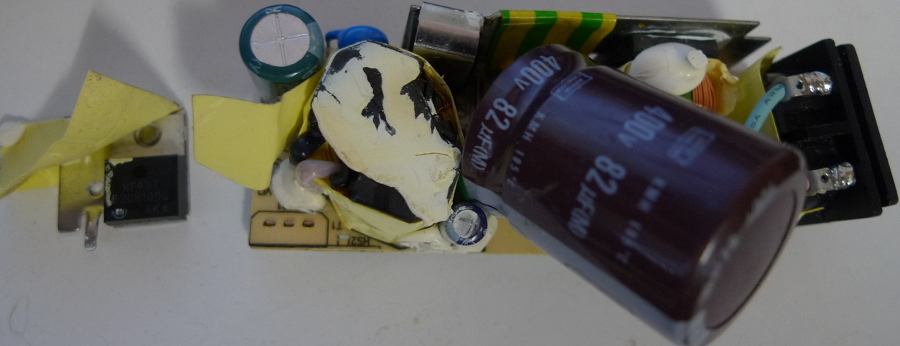

Tak kondík se našel. Původní byl skutečně 82uF/400V. Značka Ltec. A jeho rozměr je 26x18mm. Těch 12mm je volných na desce, ale kousek nad ní už prostor trochu navíc je.

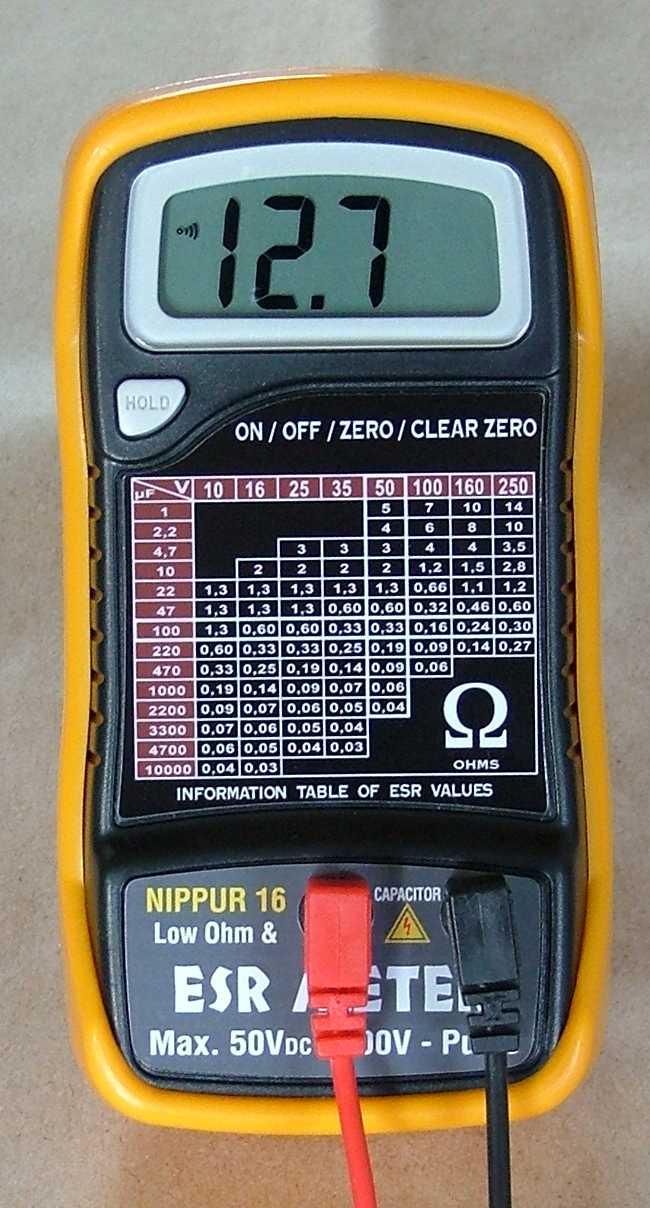

Měřím ho ESR metrem a má hodnoty
68.18uF
ESR=0.59ohm
Vloss=0.6-0.7%
ten velký má hodnoty tyto
88uF
ESR=1.9ohm
Vloss=0.5%

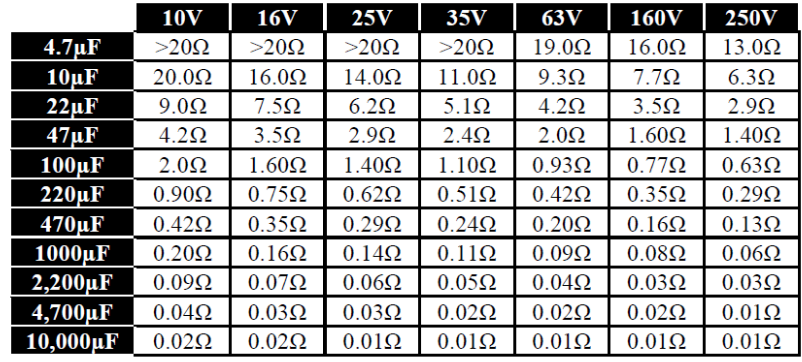

Podle jedné tabulky ESR od 100V zase roste. Tabulka je max.do 250V. Tak nevím, který kondík bude vhodnější. Ale ten původní se mi zdá, že by mohl být lepší. Pokud se započte 20% tolerance, která se většinou u elytů uvádí, tak by těch 82uF bylo dosaženo... Dá se to takto interpretovat?
Podle druhé tabulky zase platí, že čím nižší, tím lepší. Tak už nevím úplně. Poraďte prosím.
Měřím ho ESR metrem a má hodnoty
68.18uF
ESR=0.59ohm
Vloss=0.6-0.7%
ten velký má hodnoty tyto
88uF
ESR=1.9ohm
Vloss=0.5%
Podle jedné tabulky ESR od 100V zase roste. Tabulka je max.do 250V. Tak nevím, který kondík bude vhodnější. Ale ten původní se mi zdá, že by mohl být lepší. Pokud se započte 20% tolerance, která se většinou u elytů uvádí, tak by těch 82uF bylo dosaženo... Dá se to takto interpretovat?
Podle druhé tabulky zase platí, že čím nižší, tím lepší. Tak už nevím úplně. Poraďte prosím.
