SMPS Samsung BN44-03050A

Zpráva

aligator · #1 Příspěvek od **aligator** » 28 led 2019, 16:56

Neznáte prosím někdo blíže tento zdroj?

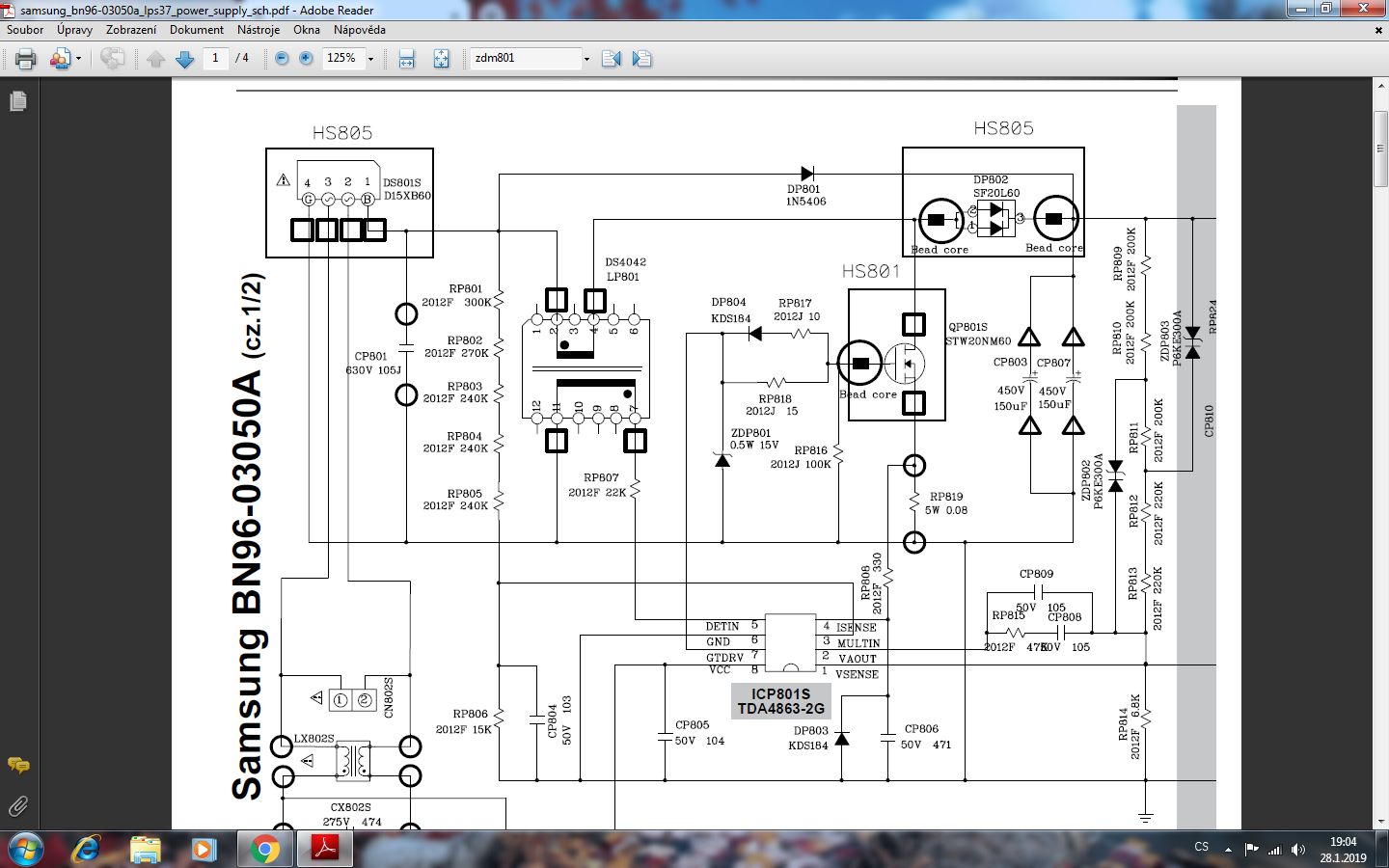

schéma je zde : https://elektrotanya.com/samsung_bn96-0 ... nload.html

Tv jsem dostal od známého.Závada se nejdříve projevovala tím,že byla chyba v PFC. větev ST.by 6V šla,ale na TV se nerozjeli ostatní větve.

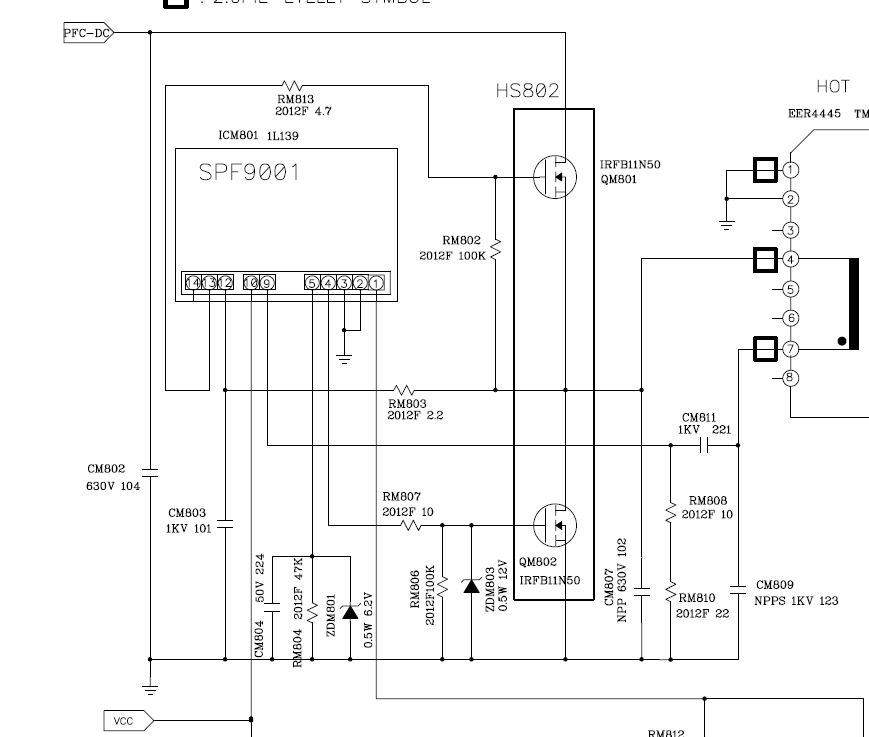

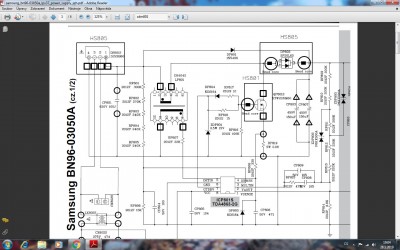

Vše v této části (viz.příloha jsem změřil a vyměnil. na externí desce (takový rádoby hybrid) je připájen IO SPF9001.Ten jsem také vyměnil.Vše zkontroloval atd.

Zapnul,TV se rozjela bez problémů.Ovšem po asi půl hodině TV zhasla úplně.nesvítí ani led.Měřením zjištěno,že nejde větev St.by.

Pojistka OK,FETY atd.OK.V obvodu PFC zkrat atd. není.Na hlavních elitech mám 330V.

O st.by obvod se stará ICS801S (VIPER22ADIP).Napájecí napětí má.

Má otázka zní,stalo se Vám někdy někomu u tohoto zdroje,že při opravě PFC odešel (byl načatý) buď ten VIPER...anebo ICP801S TDA4863-2G???

aligator · #2 Příspěvek od **aligator** » 28 led 2019, 19:06

Zatím jsem měřením zjistil,že na ICP801S (TDA4863-2G) nejde napájecí napětí.

Napájecí napětí na VIPER22A mám 5.33V což se mi zdá málo :/

KUBO · #3 Příspěvek od **KUBO** » 28 led 2019, 19:24

Premeral si všetko v napájacej vetve toho Viperu?

aligator · #4 Příspěvek od **aligator** » 28 led 2019, 19:44

Ano poctivě. Čili je to malo ze?

KUBO · #5 Příspěvek od **KUBO** » 28 led 2019, 19:46

CP810 je OK?

aligator · #6 Příspěvek od **aligator** » 28 led 2019, 20:24

Ano ten jsem zkoušel i vyměnit. Fakt nechápu proč to udělalo..v obvodu u Viper jsem se vůbec nehrabal a hlavně TV normálně hrála

#7 Příspěvek od **jezevec** » 28 led 2019, 21:04

Jak jsi přišel na to, že IO SPF9001 je řídící IO pro PFC?

aligator · #8 Příspěvek od **aligator** » 28 led 2019, 21:15

Já to hlavně myslel tak,že je součástí.Myslim si,že zbytečně slovíčkaříme.

K problému to nic nepřidalo ani neubralo

#9 Příspěvek od **jezevec** » 28 led 2019, 21:20

To není slovíčkaření, SPF9001 nemá s PFC nic společného, je to zdroj 24V pro invertor.

aligator · #10 Příspěvek od **aligator** » 28 led 2019, 21:26

A vyrábí se z této větve i ostatní napětí.Já teď ale i tak neřeším tento obvod,ale tu (napisu to radši hned) nejhlavnější část zdroje (z mého úhlu pohledu).

#11 Příspěvek od **jezevec** » 28 led 2019, 21:37

Zkoušels odpojit M-board, jestli U st-by nenaběhne?

aligator · #12 Příspěvek od **aligator** » 28 led 2019, 21:46

Zkoušel jsem to,ale bohužel taky nic. Připojil jsem mainboard na reg.zdroj ..Logika má snahu žít a povel pro zapnutí výkonové části z ní odchází

PotPalo · #13 Příspěvek od **PotPalo** » 29 led 2019, 10:45

Zrejme ti niekde preráža vyššie napätie na napájacie napätie obvodov zdroja, keď ti tak odchádzajú...

aligator · #14 Příspěvek od **aligator** » 29 led 2019, 11:52

No ke mě se dostala ta TV s tím,že ten předemnou ji měl rok doma a nemohl jí složit.Měnil a vymýšlel pokusy u toho SPF9001. Tuto část jsem dával dokupy a TV nabehla normálně.Jak přijedu z práce,tak budu muset si k tomu sednout a projit vše znovu ve st.by
