Popraskane foliove kondenzatory

Zpráva

#1 Příspěvek od **rnbw** » 04 bře 2019, 20:51

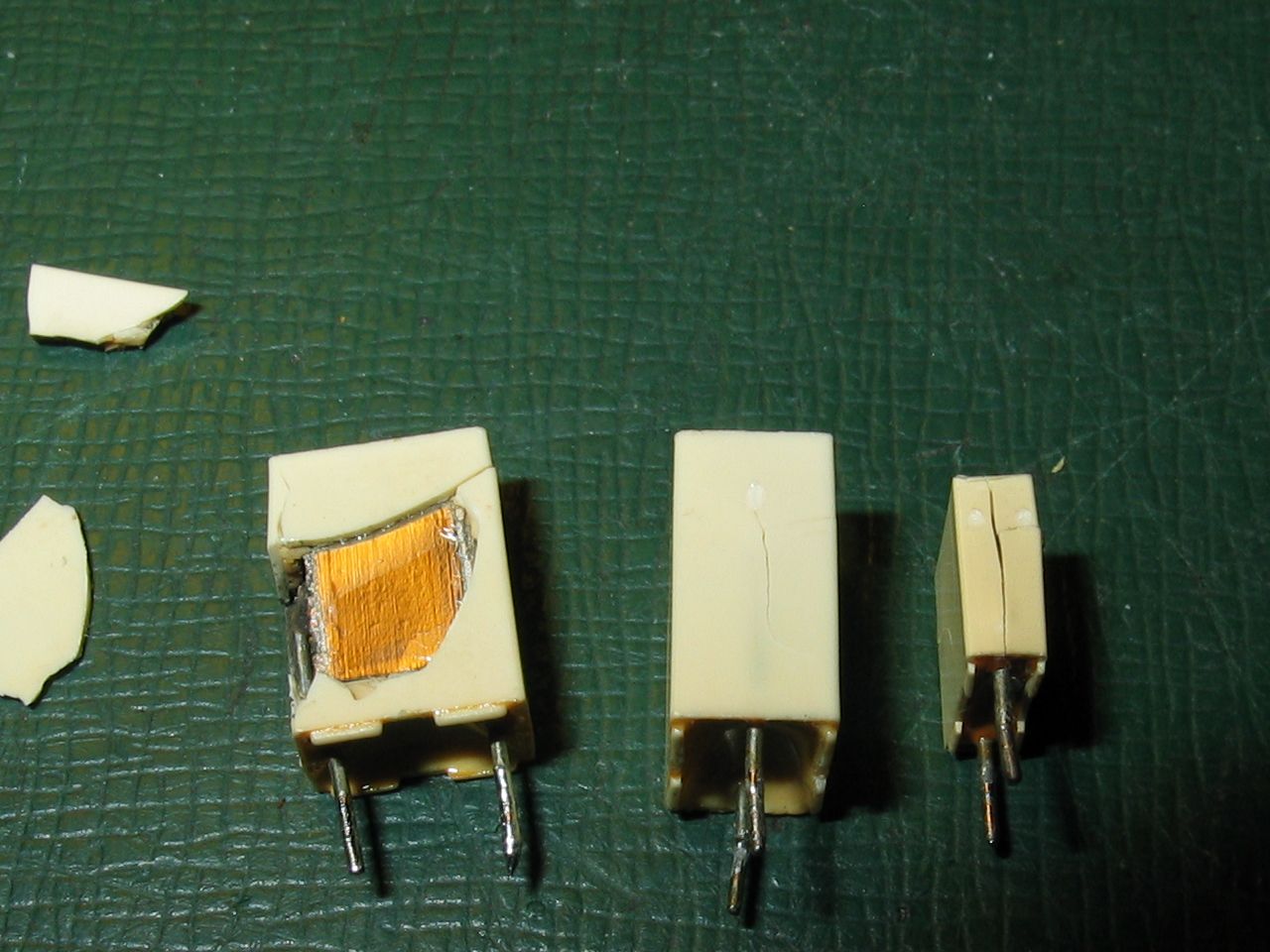

Videli ste uz takto popraskane foliove kondenzatory? Je to z (drahej) usporky NASLI 23W. Velke 100nF/250V a maly 3,3nF/400V. Jednemu sa uplne odpalil vyvod (zvysne dva maju spravnu kapacitu). Dalej sa prerazili tranzistory a zhorelo par odporov. Elyt (Rubycon BXA) je OK (ESR aj kapacita), aj ked sa mu od tepla zmensil navlek.

VASEK_W · #2 Příspěvek od **VASEK_W** » 04 bře 2019, 21:34

To je celkem normální stav. Také už jsem to párkrát ve zdrojích úsporek viděl. Způsobuje to přetížení nevhodně zvolených typů kondenzátorů procházejícími velkými impulsními proudy spínaného zdroje. A pak to samozřejmě vše jde do háje - tranzistory, rezistory, diody, pojistka :-(

Někdy se stane, že jeden spínací tranzistor "chytne menší svod", a pak je to přetěžování kondů ještě větší do doby, než to totálně bouchne. Někdy to přetěžování může trvat i delší dobu, než se to prorazí, a to pak ty kondíky mají dost času i na takovéto popraskání pouzder a uhoření vývodů.
Vašek

#3 Příspěvek od **rnbw** » 04 bře 2019, 21:46

Dost dlho to poblikavalo, asi ako sa upaloval ten vyvod...

Opravil som to suciastkami z vrakov inych usporiek, namiesto tranzistorov LB123T som dal 13003, kondenzatory som pouzil zaliate v oranzovej a zelenej hmote.

#4 Příspěvek od **teufel** » 04 bře 2019, 21:52

Uff, těm bylo teplo...

#5 Příspěvek od **rnbw** » 04 bře 2019, 23:17

Ale stopy po teple na plosaku si minimalne, je len mierne tmavsi. Z tych vrakov, co tu mam, su niektore miestami takmer cierne.
