elektrický ohradník /oplotek/ 230V bez 555

Zpráva

jano101 · #1 Příspěvek od **jano101** » 28 bře 2019, 21:12

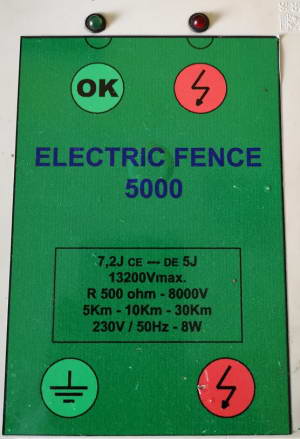

mám dotaz na ELECTRIC FENCE 5000 el.ohradník
vid. obrázok dole
nie je to moje ale premeral som všetky súčiastky včetne veľkého kondíka ESR 02R

všetko OK takže tipujem na cievku

chyba sa prejavuje tak že to dáva namiesto 10 000V asi 2000V /podla toho čo hovorí kámoš/
pulzuje to ale iska ide tak na 1mm
nie na 5 až 7mm ako sa píše
vedeli by ste mi k tomu niečo povedať
zapojenie je asi to najjednoduchšie aké som videl

weed_smoker · #2 Příspěvek od **weed_smoker** » 29 bře 2019, 09:49

Ohradníky na 230V jsou obvykle složený na základě relaxačního oscilátoru a impulzního trafa.Tomu se občas prošvihne sekundár a pak je potřeba ho vyměnit nebo nahradit(je obvykle zalitý a nedá se přemotat).Ve starších AR se používala zapalovací cívka nebo převinutý trafo z TV,ale to dneska neobstojí z hlediska norem.Třeba by šlo použít tráfko ze starýho zapalování plynovýho kotle,pokud neseženeš originál.Nechat namotat nový se asi nevyplatí.

monterjirka · #3 Příspěvek od **monterjirka** » 29 bře 2019, 10:29

weed_smoker píše:... se používala zapalovací cívka nebo převinutý trafo z TV,ale to dneska neobstojí z hlediska norem....

Nejde jen o normy.
Jeden výboj by měl mít nějakou energii (Ws nebo Joule), energie, kterou přenese zapalovací cívka nebo nějaké trafo z řádkového rozkladu TV, stačí na koně, ti jsou citliví, když dostanou občas ránu, vyhýbají se i "vypnutému" ohradníku, když tam vidí pásku, ale např. ovci nezastaví, ta potřebuje pořádnou pecku a klidně to zkouší opakovaně a trvá jí to, než to vzdá

Pokud to dává slabý impuls, kromě trafa může být nějaká závada na primáru, různí výrobci tam dávají různě diody, RC členy,... pro tvarování impulzu a ochranu spínacího polovodiče

weed_smoker · #4 Příspěvek od **weed_smoker** » 29 bře 2019, 11:37

Ono takový IHVT trafo přenese docela mrtě a ani se nemusí přemotávat.Je to teda komplikovanější s buzením(a dostáváme se do tazatelem nechtěný oblasti - použití 555(pro lepší činnost trafa dokonce 2-3,navíc i hradlo NAND a budič FETu) a malýho napětí na primáru) a je to dost nebezpečný (bolí to a hodně).

jano101 · #5 Příspěvek od **jano101** » 29 bře 2019, 17:06

už som zistil čo a ako a ako som si aj myslel je to cievka takže dnes skúsim previnúť ak sa podarí bude ak nie tak kúpim novú stojí cca 30€-40€
teda ak bude kámoš súhlasiť. lebo ohradník je jeho

#6 Příspěvek od **masar** » 29 bře 2019, 18:21

jano101 píše:...takže dnes skúsim previnúť...

A už jsi se podíval, kolik má sekundár závitů a jak je vinutý, aby se jen tak neprorazil? :wink:

jano101 · #7 Příspěvek od **jano101** » 31 bře 2019, 20:26

tak iba info:

začal som odvíjať cievku a pritom som kontroloval vodič/drôt/
niekde bol matnejší/nepremerával som/ ale očividne som nenašiel nikde prieraz !!!

ale na záver som našiel v jadre klince

teda jadro bolo vyrobené z klincov v papieri

cievku som namotal znova do pôvodného stavu testujem a nič iba pukotanie 1s interval ale bez iskry

začínam uvažovať či nie je klincami ladená aby bola v rezonancii z obvodom...

dávam na skúšku obyčajný transformátor 230/10V na vstup 10V ide výstup z modulu a na strane 230V robím 7mm iskrisko a HLA iskra ako sviňa

krásne asi tak ako to má robiť

takže ma čaká asi urobiť cievku na novo:D

#8 Příspěvek od **rnbw** » 31 bře 2019, 20:39

Daj nejaku fotku znutra. To je nejaky polsky vyrobok? Alebo slovensky ci cesky?

jano101 · #9 Příspěvek od **jano101** » 31 bře 2019, 20:49

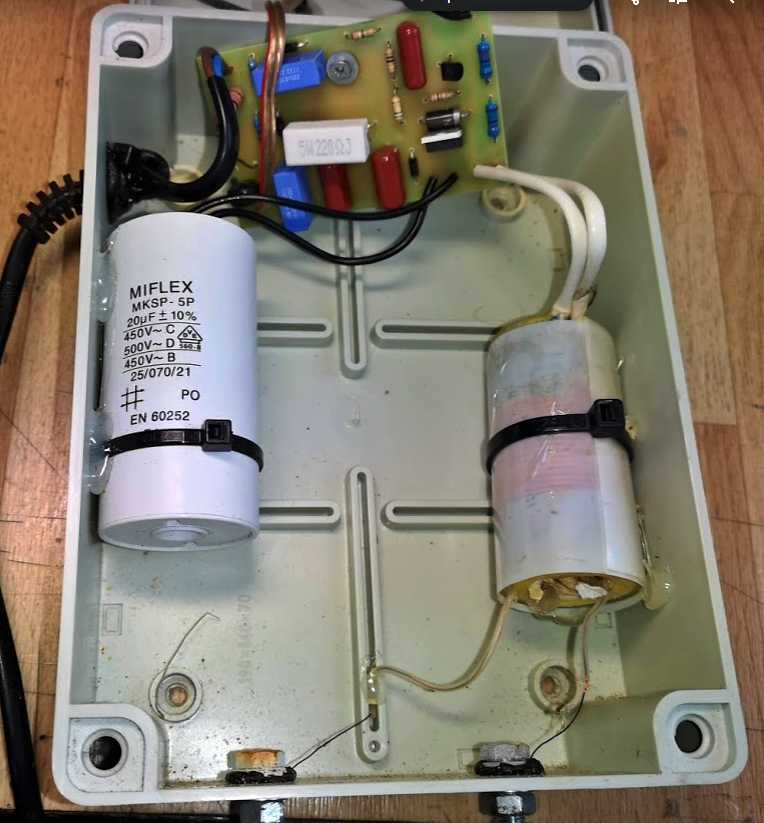

foto original

#10 Příspěvek od **ok1hga** » 31 bře 2019, 21:58

. . . proboha !
to někdo dělal v garáži ?
. . . ten tvůj "zkušební transformátor" nejspíš bude lepší,
než ta original cívka . . .

jano101 · #11 Příspěvek od **jano101** » 31 bře 2019, 22:03

a koľko ešte výkonnostných druhov sa vyrába by si sa čudoval ale kupodivu ak funguje tak veľmi dobre
ide fakt o extra super jednoduché zapojenie ale údajne je tam nejaký tranzistor čo sa už nevyrába

takže čaká ma vyrobiť alebo dať nejaké iné VN trafo a pôjde to

Kvicala_r · #12 Příspěvek od **Kvicala_r** » 31 bře 2019, 22:12

Tavny lepidlo (neformálně nazýváno Slinták) snad nepoužívá nikdo ani na domácí bastlení, natož "profi" elektro.
Nebude to něco na způsob zapalování ze simsona s triakem/tyristorem? Co je v tom za tak speciální tranzistor?

fredis · #13 Příspěvek od **fredis** » 31 bře 2019, 22:24

30 km to musí bejt něco super extra speciál :wink:

! Dobrej slepenec... :toilet:

#14 Příspěvek od **masar** » 31 bře 2019, 22:43

jano101 píše:...ale údajne je tam nejaký tranzistor čo sa už nevyrába...

Tak nám přečti, co je na tom tranzistoru napsané a my ti zase řeknem, že je to tyristor. Vypadá to na běžné zapojení s diakem a tyristorem, publikované v 70-tých letech v AR, používané ve stroboskopech pro xenonové výbojky, doplněné o stabilizační obvod (tranzistor v TO-92).
:wink:

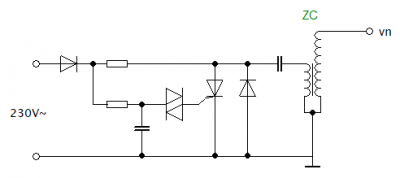

edit>Přikládám principiální schema, které se bude patrně lišit jen v detailech.

geograf · #15 Příspěvek od **geograf** » 01 dub 2019, 19:52

Já dělal podomácku ohradník pro koně na menší ohradu. Je to na 12V AKU a indučka z auta. Předloni po bouřce byla závada na probité cívce, dávalo to malý rány. Ono se nezdá ale ty pásky ohradníku úžasně fungují jako anténa a při blízkém úderu blesku to odpraví cívku. Proto je tam doporučeno jiskřiště který sem samozřejmě dodělal až po této poruše.
