Značení ruských tranzistorů

Zpráva

fredis · #1 Příspěvek od **fredis** » 07 dub 2019, 14:19

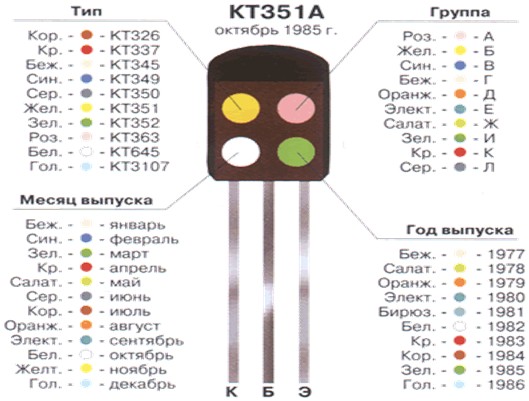

Nemá někdo, prosím, tabulku značení ruských tranzistorů barevnými tečkami? Katalogy co mám k dispozici k tomu mlčí. Jde o čtyři barevné tečky místo čísla. Díky.

fredis · #2 Příspěvek od **fredis** » 07 dub 2019, 14:21

Už jsem to našel.

patrikvarga · #3 Příspěvek od **patrikvarga** » 07 dub 2019, 14:43

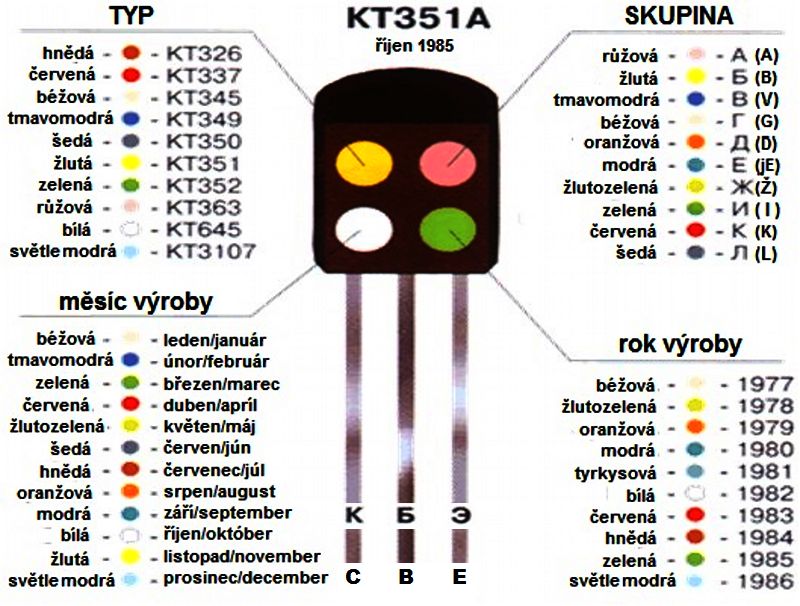

Po funuse, ale možno niekomu pomôže.

fredis · #4 Příspěvek od **fredis** » 07 dub 2019, 15:58

Jo, to je ono. Ale ty vyblitý barvy se parádně rozlišujou.. :roll:

sinclair · #5 Příspěvek od **sinclair** » 13 dub 2019, 04:20

Tak, a teď ještě zjistit, co je k čemu komplementární, jestli tedy vůbec něco k něčemu.
Kompletních technických údajů k těm tečkovaným jsem moc nenašel a v té RVHP bibli z těchto novějších skoro nic není.
Prý je to ale úplně všecko, vč. nejnovějších, kdysi utajovaných typů, fetů a taky úplně všech bambusáků P-MP-GT v několika zip souborech v archivu sovětsko-ruského Radia.
Jako to měl s polovodiči i pasivy kdysi dáávno Funkamateur. Ani nevím, jestli to východoněmecké ještě žije.

Na a jediný, kdo tu obstojně ovládá ruštinu je..?

Karle, stáhni prosím ty podrobnosti někam a srozumitelně

, o těch tečkovaných i ostatních a dej sem odkaz prosím.
Mám právě těchto tečkovaných ...no prostě fakt moc a proto mě to zajímá taky. Mám i nějaké KP302 až KP304 a též bych o nich něco rád věděl. Mosfet, jfet...všecky jsou s dlouhými vývody a zapíchané ve fest vodivé gumě.

Pak kromě nich ještě ty podivné plasťáky, ty oranžové KT315 v asi 4-5 skupinách. Ty znám, ačkoli přesné parametry ke každé skupině nemám - a ono se to liší dost. Jedna skupina má třeba 30V, druhá až 50V a já nevím, který je který.
Jedna ze skupin těch KT315 má méně šumět, než ostatní a to mě i přes tu bázi vpravo logicky zajímá.

No, a pak je s těmi oranžovými sesypáno dokupy, do jednoho pytle, úplně totéž divné dílo, ale v takové hořčicově žluté barvě.
To žluté je co? Jaké to má prosím označení a k čemu to bylo původně určeno? V práci to bylo jednoduché, na pytlíku štítek, hotovo i bez pamatování. Teď se mi to mstí.

Žlutý je myslím taky npn a taky má v rožcích písmeno betové skupiny a rok výroby. Mám všecko z 80. let, logicky.

Existuje prosím origoš ruský komplement ke klasické ruské TO92, ke KT3107? /KT3107 má být cosi jako SC307 z NDR či KC307 u nás.
Rád bych věděl, nakolik je to pravda a zda se v SSSR k tomu vyráběl i komplement. Třeba zrovna ten tečkovaný..
Děkuju moc.

#6 Příspěvek od **EKKAR** » 13 dub 2019, 07:51

sinclair píše:...
Na a jediný, kdo tu obstojně ovládá ruštinu je..?
Karle, stáhni prosím ty podrobnosti někam a srozumitelně , o těch tečkovaných i ostatních a dej sem odkaz prosím.
...Děkuju moc.

Kde ten základ v azbukvicích sosnu, abych to nemusel půl dne hledat?

#7 Příspěvek od **kokun** » 13 dub 2019, 08:50

EKKAR píše:Kde ten základ v azbukvicích sosnu, abych to nemusel půl dne hledat?

Co třeba tady (za pár sec.) - a to jsem PC-lama :wink:

#8 Příspěvek od **Hill** » 13 dub 2019, 08:54

Překvapivě slušně to dopadlo i jako strojový překlad...

#9 Příspěvek od **kokun** » 13 dub 2019, 10:15

sinclair píše:Tak, a teď ještě zjistit, co je k čemu komplementární, jestli tedy vůbec něco k něčemu.

Mám i nějaké KP302 až KP304 a též bych o nich něco rád věděl. Mosfet, jfet...všecky jsou s dlouhými vývody a zapíchané ve fest vodivé gumě.

Třeba: Полевые транзисторы, anebo Полевые транзисторы, taky Транзистор КП302.

sinclair píše:Pak kromě nich ještě ty podivné plasťáky, ty oranžové KT315 v asi 4-5 skupinách. Ty znám, ačkoli přesné parametry ke každé skupině nemám - a ono se to liší dost. Jedna skupina má třeba 30V, druhá až 50V a já nevím, který je který.
Jedna ze skupin těch KT315 má méně šumět, než ostatní a to mě i přes tu bázi vpravo logicky zajímá.

Leoši - co říkáš tomuhle?

sinclair píše:Existuje prosím origoš ruský komplement ke klasické ruské TO92, ke KT3107? /KT3107 má být cosi jako SC307 z NDR či KC307 u nás.
Rád bych věděl, nakolik je to pravda a zda se v SSSR k tomu vyráběl i komplement. Třeba zrovna ten tečkovaný..

Ke KT315 jsou komplementáry právě KT361. Ke KT3107 jsou zase komplementární ty KT3102.
I strojové překlady k odkazovaným typům tranzistorů jsou "téměř dokonalé" :wink:

http://radiobooka.ru/spravochniki/889-c ... torov.html
https://www.softportal.com/software-100 ... istor.html
https://www.youtube.com/watch?v=Gt8uq-5hw_w
Většinu toho jsem vyhledal tady

#10 Příspěvek od **EKKAR** » 13 dub 2019, 21:20

kokun píše:
EKKAR píše:Kde ten základ v azbukvicích sosnu, abych to nemusel půl dne hledat?

Co třeba tady (za pár sec.) - a to jsem PC-lama

Vůbec nejde vo to kdo je lama a kdo borec. Na ruskejch sajtách je těch tabulek a nejrůznějšíchj katalogů 6 půlek a já bych nedělal nic jinýho, než něco vyhledával a kontroloval. To cos nalinkoval stačí přeložit Gůgl translátorem - jak dokazuje Jarda.

sinclair · #11 Příspěvek od **sinclair** » 14 dub 2019, 16:00

Kluci, jste moc šikovní. Mně ruština nikdy moc nešla, neměl jsem ji moc rád, protože nám ji nutili jako jazyk budoucnosti, zatímco vedoucí radiokroužku nám už od 6. třídy vtloukal do hlavy, že základním technickým jazykem vždy byla a bude angličtina. No a my víc věřili jemu, než fanatické ruštinářce, tak to přesně bylo..

Kluci a co ty žlutý pouzdra stejného tvaru, jako ty oranžové KT315?
Ty žluté jsou teda co zač?
Na obrázkách vidím vedle oranžového zelený, který jsem naopak fyzicky nikdy neviděl

Za lamu jsem tady jednoznačně já, protože vlastním pytle tranzistorů, aniž bych o většině z nich věděl aspoň to příslovečné zbla.

sinclair · #12 Příspěvek od **sinclair** » 14 dub 2019, 16:14

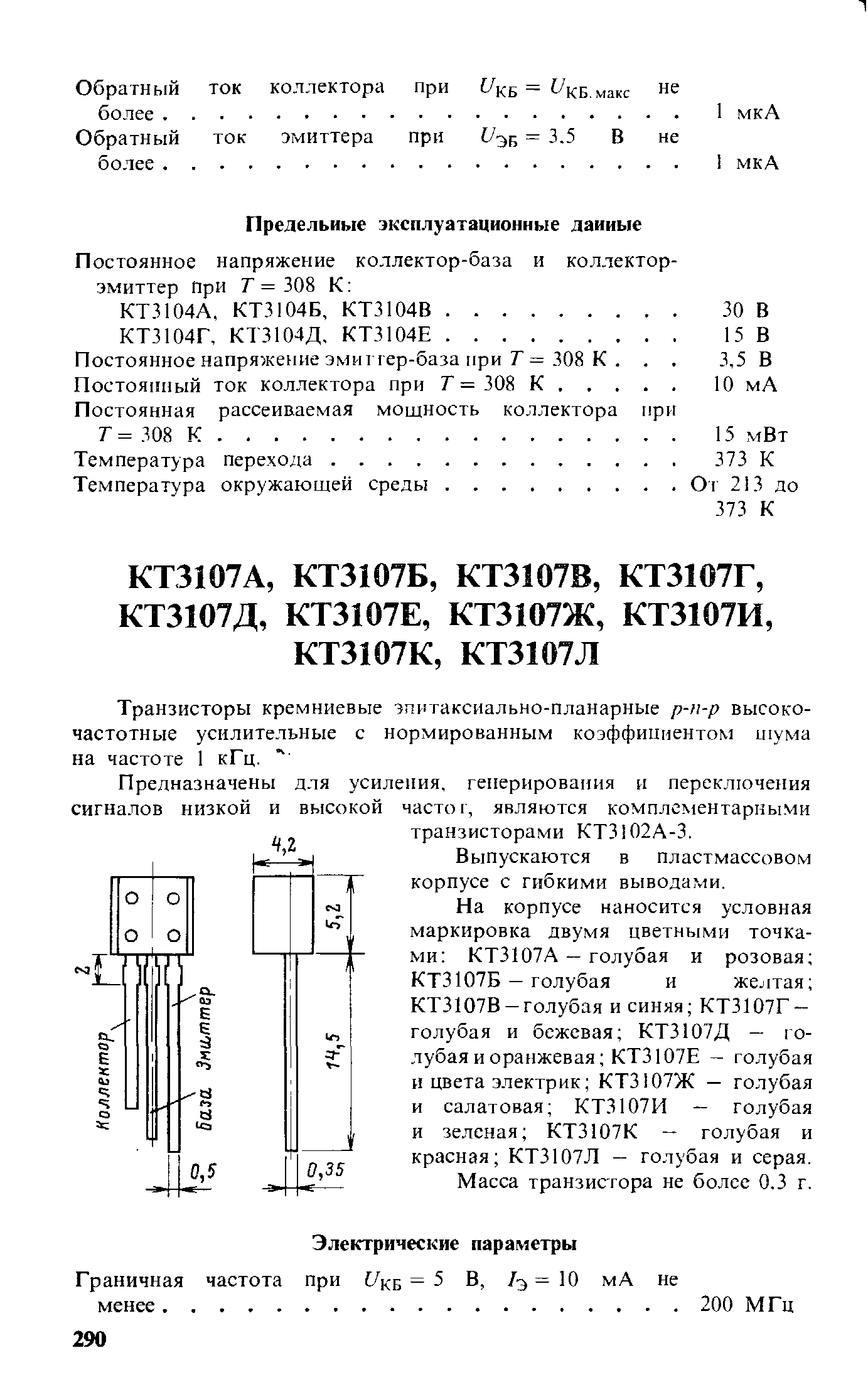

Koukám na ty KT3107 a jednotlivé jeho verze.
Oni ti Rusi teda nebyli úplně blbí - skoro každá verze odpovídá hotové nš legendě.
2N5086, BC560A, 2SC828, BC308A, 2SA564, BC309B...
Zvlášť ty BC560, 2SC828, 2SA564.
BC309B od Siemense byly osazovaný na šumově nejháklivější místa studiových vstupních jednotek EJU363 i dalších modulů, kde bylo třeba vysokého odstupu šumu.

V jednom, celkem náhodně staženém dokumentu, který popisuje náhrady polovodičových součástek v televizní i rozhlasové studiotechnice v NDR píší, že nejvhodnější náhradou právě za BC309B a BC560B je hned první v pořadí jedna verze z těchto ruských KT3107. Ale je to dokument poplatný té době a co si budem o NDR povídat, že. Každopádně i rozhlas a televize v NDR byly bezpodmínečně vybavený technikou z NSR, to je známo. Psali o tom už v roce 1971 v HaZ.

Jinde zase ale píší, že KT3107 obecně odpovídá pnp bécéčkům se sedmičkou na konci, tedy na 45-50V a s nezaručovaným šumem.
Je v tom asi nějaký bordel.

patrikvarga · #13 Příspěvek od **patrikvarga** » 14 dub 2019, 16:41

sinclair · #14 Příspěvek od **sinclair** » 14 dub 2019, 16:55

Patriku mocmoc díky - a vůbec všem, co pomáhají hledat. Třeba se i mezi těmi tečkovanými skunéčky najde něco fakt kvalitního pro nf.

Ono když se štěstí sakra unaví, tak sedne dokonce i na sinclaira.

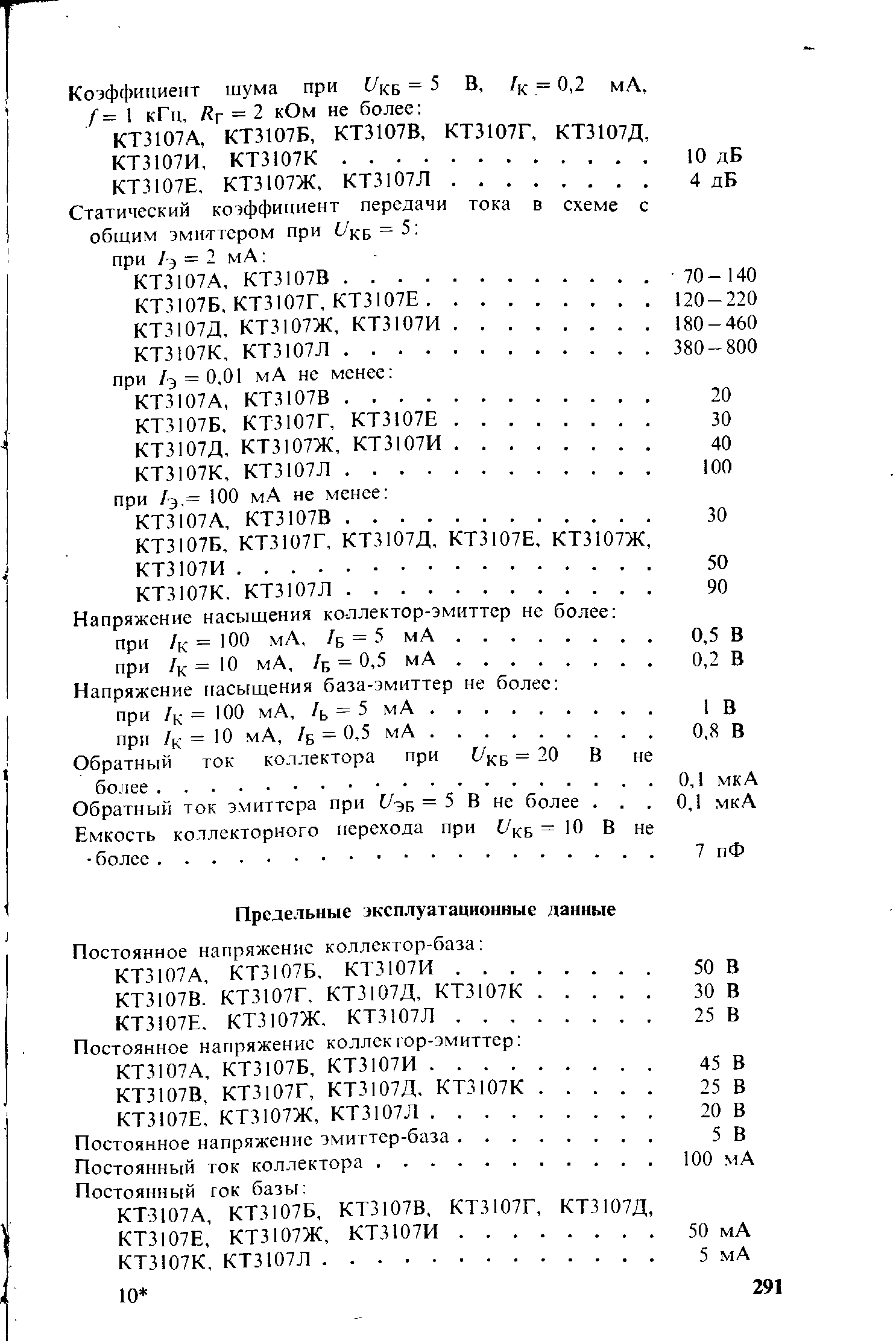

Rovných 100 kousků v pytlíku, tři pytlíky a všecky ze série Ž, ostatní ještě nerozbalené s původním ruským štítkem. Ž by tedy měly mít katalogem ohlášených 4dB a méně, pokud té pojebané ruštině ještě správně rozumím

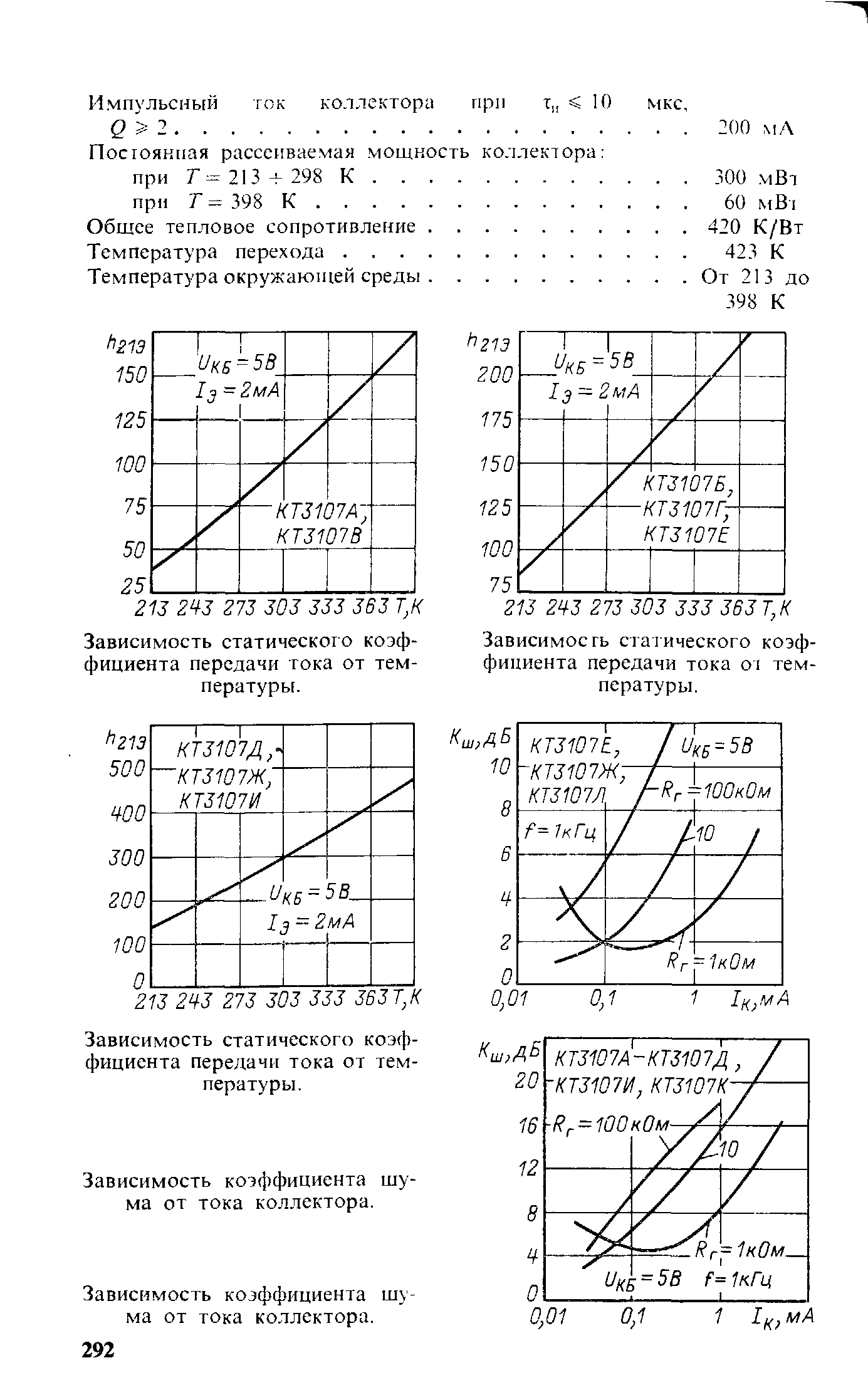

Jeden z těch grafů /stejný existuje třeba pro KC309 i ostatní "devítkové" typy, pnp i npn/ ukazuje pokles pod 2dB.
Za víceméně shodných podmínek /KC309 Rg opt=2k, KT3107Ž Rg opt=1k/ je ten ruský výrobek o něco lepší, než standardní KC309C, graf od KC309F jsem takhle narychlo nenašel.

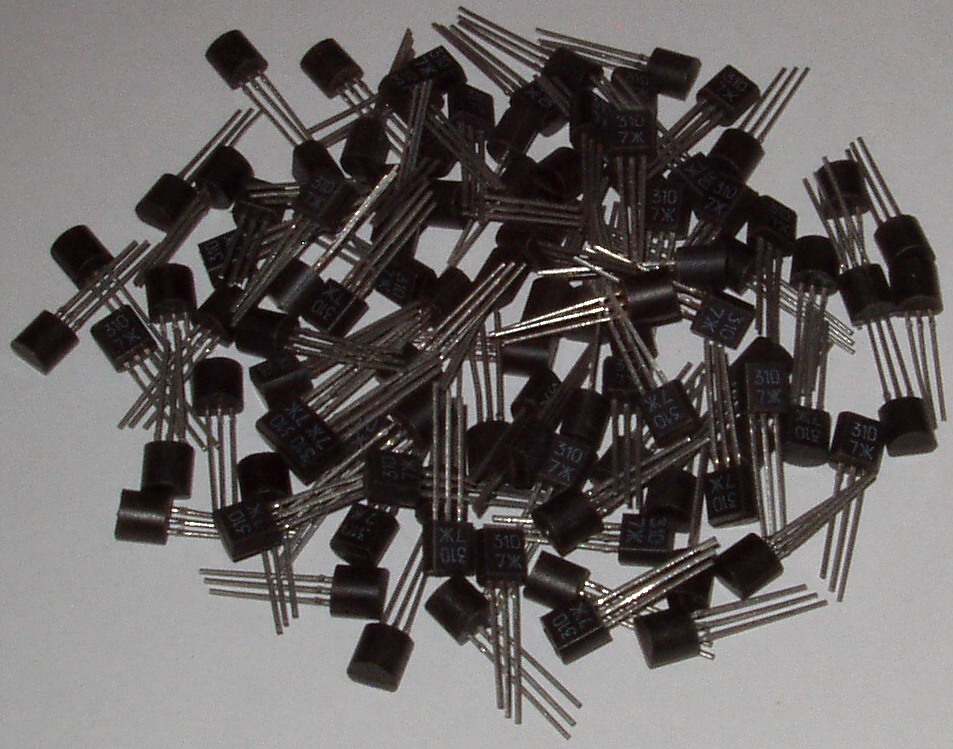

No čert aby se v tom vyznal..v katalogu mají být značené barevnými tečkami, jako ostatní. Na fotce vidíte normální celé označení typu a i ty další dva pytlíky /jsou z jedné dodávky asi/ jsou značený úplně stejně.

Kromě toho jsem našel ještě nějakou buď bulharskou či jinou variantu.
Je označená 2T3107, ve světle šedém plastu, černý potisk.
Jsou zavařené v nekonečném pásu PE, v takových jakoby odtrhávacích sáčcích - komůrkách po 25ks, jestli jsem dobře počítal.
V každé "komůrce" je česky na zažloutlém štítku napsáno "Tranzistor 2T3107G", takže je to zřejmě balený už u nás.
Systém označování je tam jiný. Nahoře je jenom 07G latinkou, dole zřejmě letopočet a měsíc výroby jako u ruských, tady je konkrétně 86 05.

Takže nápad najít i mezi těmi KT3107Ž nízkošumové kusy, zdá se býti reálným...kór, když je jich 300.

#15 Příspěvek od **kokun** » 14 dub 2019, 17:31

sinclair píše:Kluci, jste moc šikovní. Mně ruština nikdy moc nešla, neměl jsem ji moc rád, protože nám ji nutili jako jazyk budoucnosti, zatímco vedoucí radiokroužku nám už od 6. třídy vtloukal do hlavy, že základním technickým jazykem vždy byla a bude angličtina. No a my víc věřili jemu, než fanatické ruštinářce, tak to přesně bylo..

Kluci a co ty žlutý pouzdra stejného tvaru, jako ty oranžové KT315?
Ty žluté jsou teda co zač?
Na obrázkách vidím vedle oranžového zelený, který jsem naopak fyzicky nikdy neviděl
Za lamu jsem tady jednoznačně já, protože vlastním pytle tranzistorů, aniž bych o většině z nich věděl aspoň to příslovečné zbla.

Tak třeba já - ne že bych ruštinu zrovna zbožňoval, ale protože jsem byl nucen z ní i maturovat (na frenštátské SPŠE - v r. 1966), tak mně z ní přecejen v hlavě něco zůstalo (přestože jsem ji léta nepoužíval) - než jsem začal se servisem TVP a byl nucen opravovat i "rusáky": Rubíny, Elektrony, apod..
A to jsem s ní na průmce ze začátku docela bojoval. Třídní byla právě naší ruštinářkou. A protože jsem přišel na průmku z učiliště (MEZ Vsetín - obor elektromechanik), kde jsme ovšem ruštinu a chemii 2 roky neměli vůbec (a to jsem navíc vyšel z osmičky - za mě se teprve ZDŠ zaváděly

), tak jsem oproti spolužákům-deváťákům byl s tou ruštinou i chemií na štíru (v pololetí prváku jsem z nich měl 4-ku

).
Nakonec jsem tu ruštinu odmaturoval "za 2" :wink:

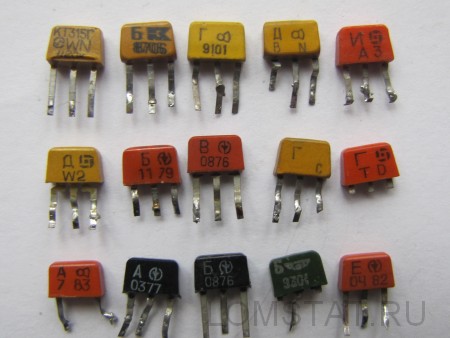

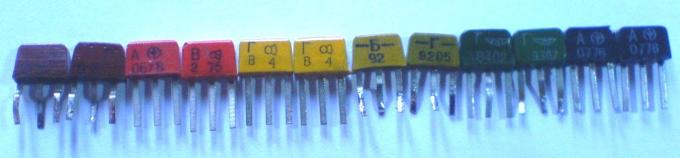

Leoši - futrály KT315 (ale i KT361)byly nejen oranžové a žluté, ale i mnoho dalších barev, či jejich odstínů (viz fota níže).
Při prolézání těch ruských stránek jsem narazil i na lepší fotky, které teď ale zpětně nemůžu honem nalézt - ale i z těch přiložených můžeš vidět, že těch barev bylo více.

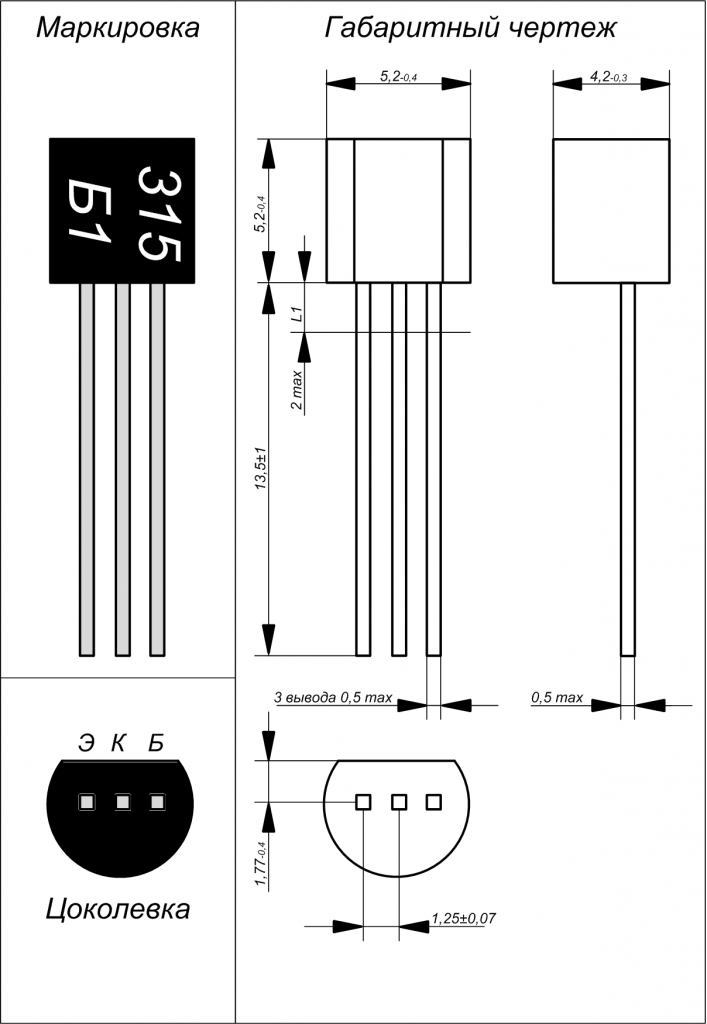

A navíc - v pozdější době (kdy se tyto typy vyráběly už v Bělorusku) byly pouzdřeny do futrálu CT-26 (TO-92?) pod označením KT315x1 (KT315-1).

http://radio-hobby.org/modules/news/art ... oryid=1037
https://elekt.tech/elektronika/tranzist ... imery.html
https://radioskot.ru/forum/33-4952-1
