úsporná indikace 9V baterie

Zpráva

Olchor · #1 Příspěvek od **Olchor** » 06 kvě 2019, 12:00

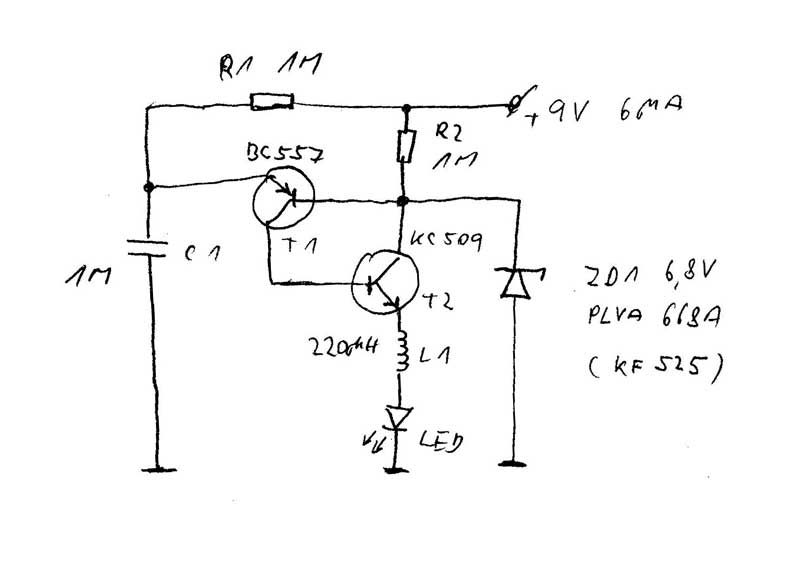

Kamarád potřeboval indikovat napětí 9V destičkové baterie, tak jsem mu z šuplíkových zásob uplácal hentaký bazmek. Kdysi se tu řešil podobný problém, tak to sem hodím. Modrá ( bílá) vysokosvítivá LED bliká v cca 1s intervalech, jak napětí klesá k 7V, interval se prodlužuje. T1, T2 by měly mít slušnou β i při nízkých proudech. C1 s malým svodem. L1 svojí špičkou zavírá obvod po vybití C1, není kritická, miniaturní. Napětí ZD1 určuje práh blikání ( Uzd + 0,3V). Musí fungovat při velmi malých proudech. Tu jsem v šuplíku neměl, dá se nahradit přechodem B-E trandu KF525 v závěrném směru.
Celé to žere okolo 6uA, tedy cca 50mAh/rok. To bude asi podobné, jak samovybíjení baterie. Doladěním R1, R2 by se dala spotřeba ještě snížit, ale takhle to stačilo.

ZdenekHQ · #2 Příspěvek od **ZdenekHQ** » 07 kvě 2019, 22:50

Ta "špička" L1 se uzavírá kudy?

#3 Příspěvek od **tomasjedno** » 07 kvě 2019, 23:00

Jeví se mi to že naopak ta L1 prodlužuje dobu trvání záblesku.

Olchor · #4 Příspěvek od **Olchor** » 08 kvě 2019, 08:02

Jde o malé energie, špička zanikne zakmitáním na parazitních kapacitách. Kdyby už náhodou dosáhla větší hodnoty, může se uzavřít přes E-C trandu v inverzním směru. Bez L1 to nefunguje, R1 udrží obvod sepnutý.
Jo - kvalitní L, rekuperační dioda k C1, asi by se dala spotřeba ještě snížit.
Někdo může poexperimentovat.
Vyhlašuji soutěž - blikátko na 9V / 7V neblik, hrubá indikace napětí délkou periody, ( max 2 sec) žádné spešl součástky ( PIC, low power OZ), kdo se dostane pod 1uA, aby to bylo ještě viditelné, funkční.
Výherce dostane flašku dobrého vína, které si taky vypije u nás na zahradě v Blansku
