repro Genius SP-HF1250X - pouze "brum" v levém kan

Zpráva

reeprich · #1 Příspěvek od **reeprich** » 23 čer 2019, 08:21

Dobrý den,
zkusím poprosit o nakopnutí s mým problémem. U těchto 2+0 repro se začal se ozývat silný brum v levém kanálu. Pravý kanál hraje bez problémů.
Optickou kontrolou zesilovače jsem nenašel žádné "podezřelé" součástky, nafouknuté kondenzátory atp....
Vadný reproduktor jsem vyloučil - při připojení "pravého" reproduktoru na výstup levého kanálu na desce je brum přítomen, na pravém výstupu normálně hraje.
Našel jsem i jednoduchý "servisní" manuál se schématem: http://monitor.espec.ws/files/genius__sp-hf1250x_339.pdf

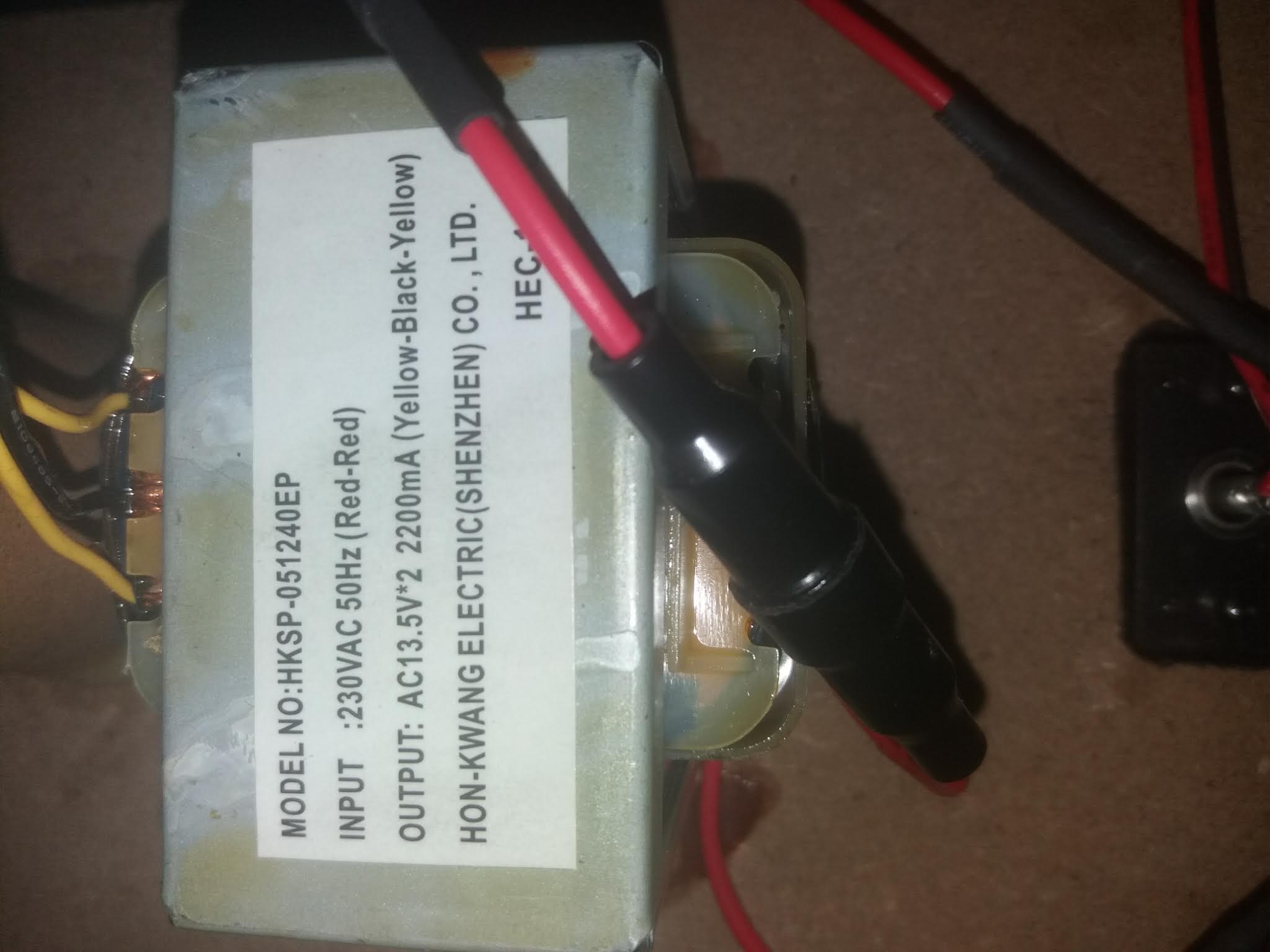

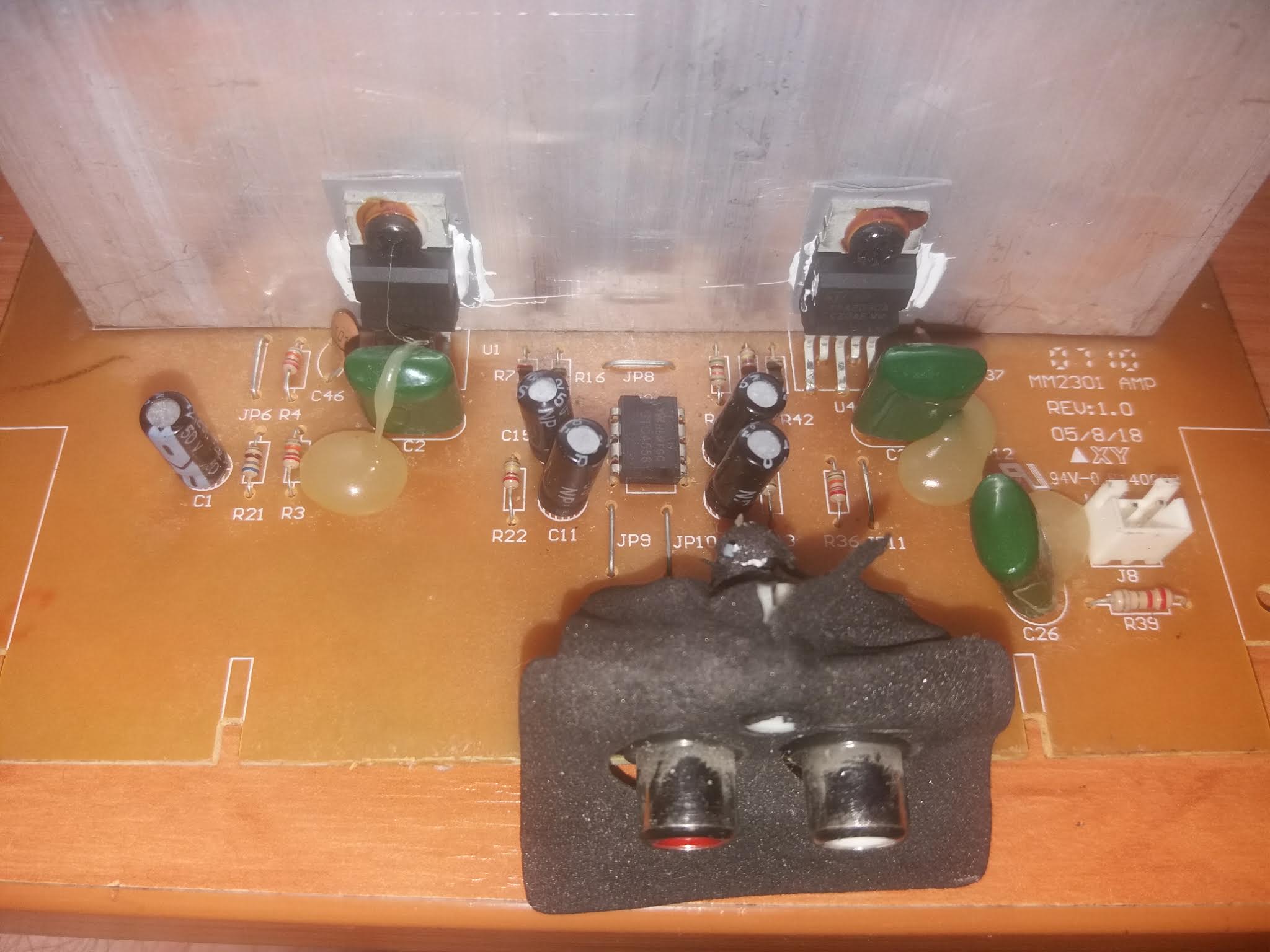

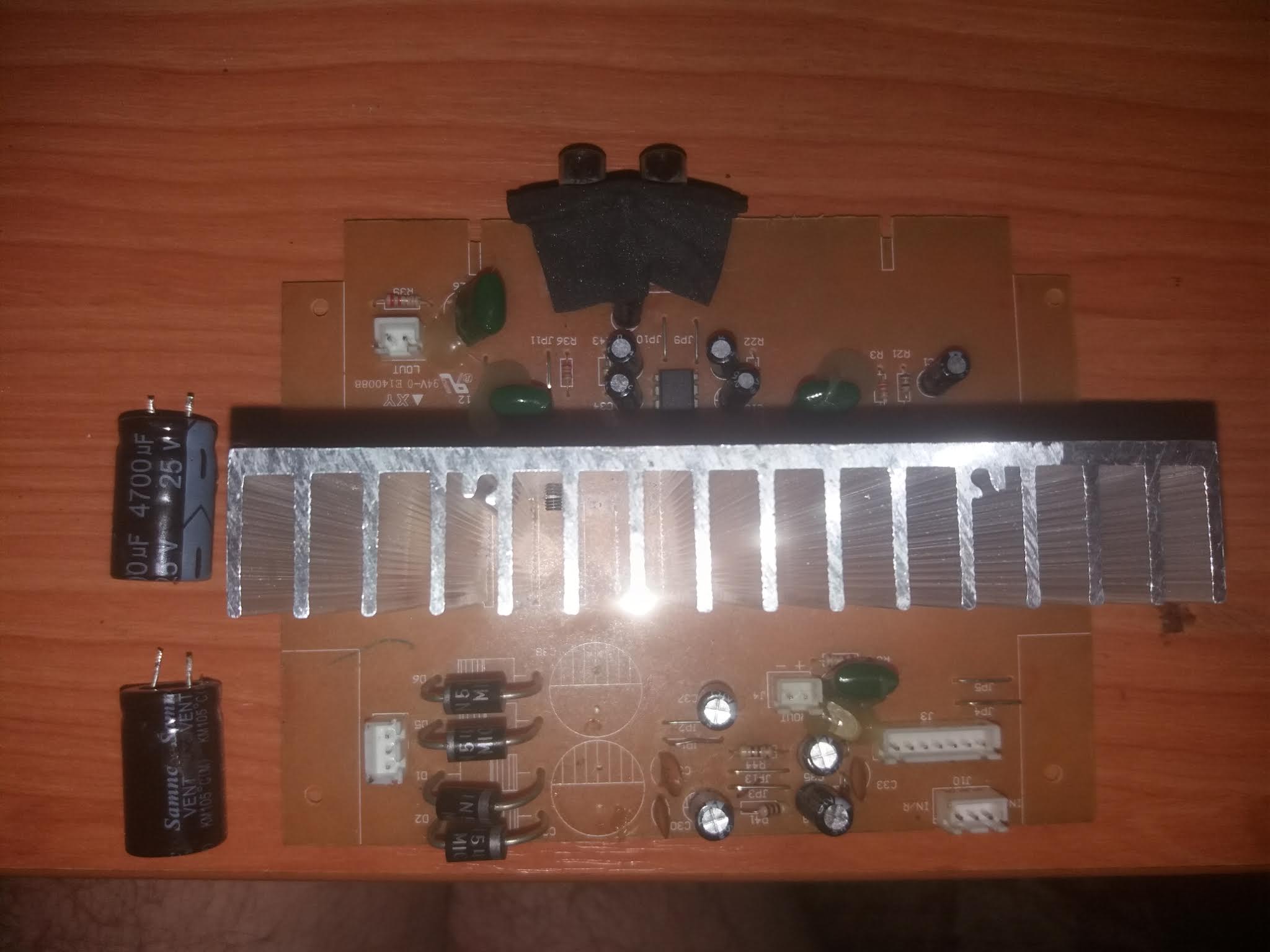

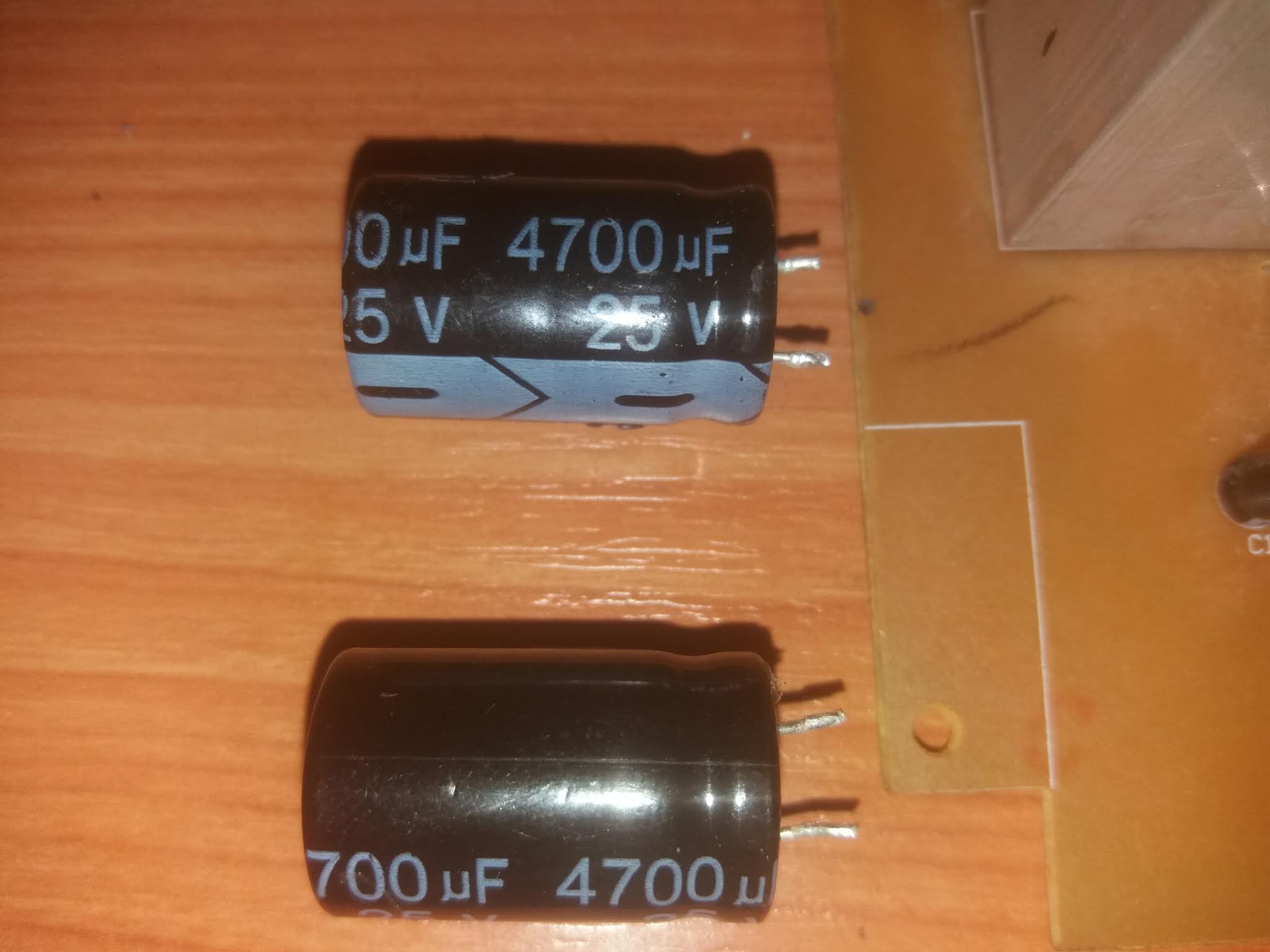

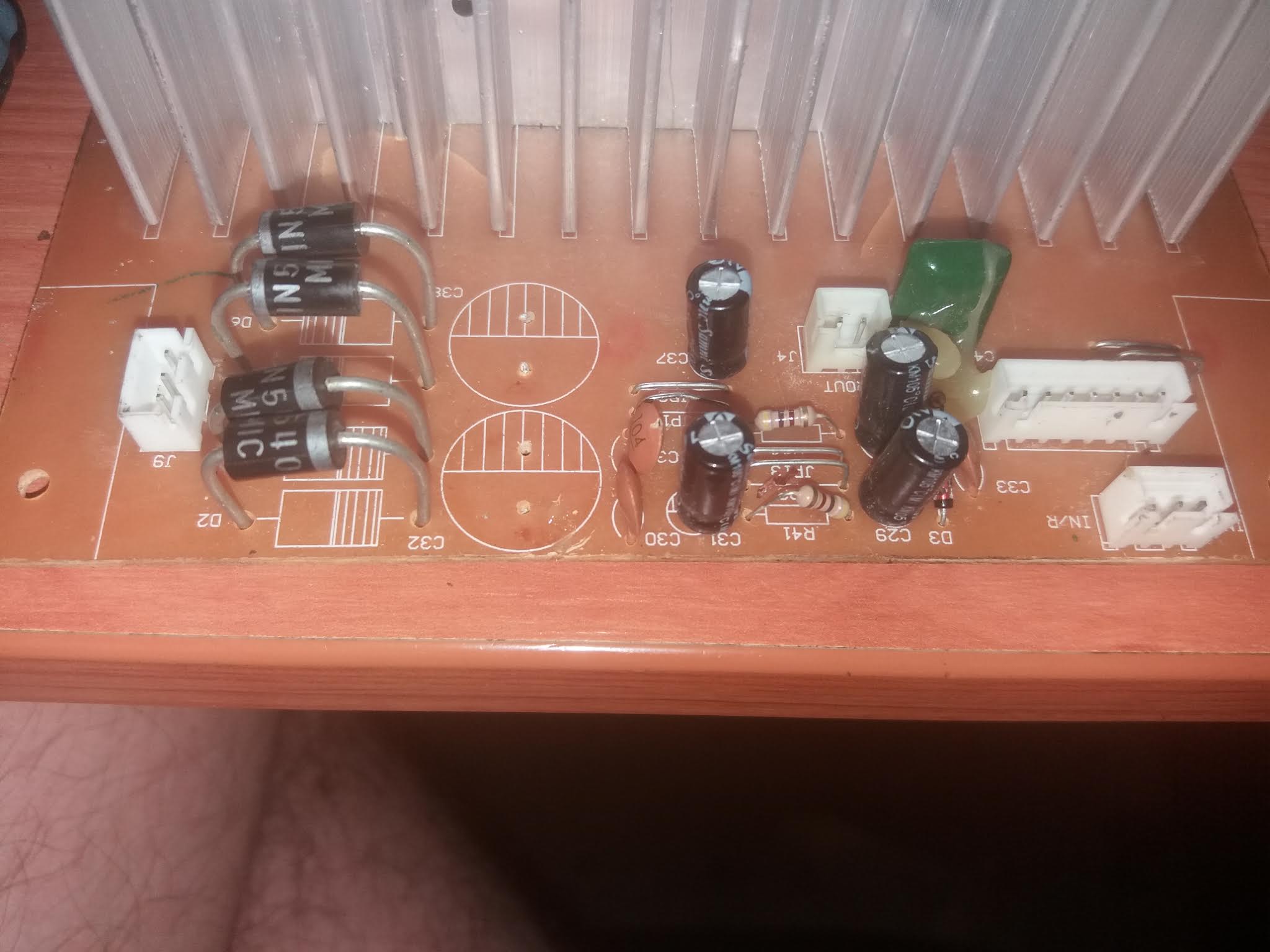

Prvním pokusem bylo odpájení - zřejmě filtračních - kondenzátorů 4700uF/25V.
Stav se nezměnil - levý brum, pravý hraje i bez kondenzátorů...
Pokud někdo poradí další postup budu rád... Základní vybavení - mikropájka, multimetr atd - mám..

Díky za případnou pomoc,,,

sinclair · #2 Příspěvek od **sinclair** » 23 čer 2019, 08:44

Pravý kanál že hraje i bez filtračních kondenzátorů ??

#3 Příspěvek od **mi-ro** » 23 čer 2019, 08:53

Taky mě to zaujalo. Reeprich to asi nějak motá, zdroj je symetrický a společný pro oba konce. Tedy bych v něm problém nehledal. Spíše bych změřil ss napětí na výstupu TDA2030. Mám pocit že je střelená a pokud to budeš ještě chvíli trápit, přijdeš i o reprák. Pokud se tak už nestalo.

#4 Příspěvek od **EKKAR** » 23 čer 2019, 08:57

2 Leoš - Jestli to nehulí na plnej knedl, tak ty místní filtrační kapacity přímo u švábů ve spojení se sériovým odporem vedení, trafa a diod udělají RC článek, kterej až do určitýho odběru na potlačení základního kmitočtu 50Hz může stačit.

2 Reeprich - ty kondíky tam vrať - ALE OKAMŽITĚ! Hrozí poškození koncáků i repráků, takže neriskuj! To co jsem napsal vejš sice v omezený míře platí, ale neradno testovat kam až!
No a pak si sedni k netu, vyvolej třením příslušný klávesy džina jménem Ujo Gooogle a zadej mu úkol najít články a souvislosti s pojmem ZEMNÍ SMYČKA. Až to co ti snese přelouskáš, přijď zpátky a dáme kolektivní pokec....

#5 Příspěvek od **mi-ro** » 23 čer 2019, 09:07

Pak by bylo zásadní info zda to brumí i při odpojeném zdroji signálu. ODPOJENÉM!! nikoli vypnutém. Ale tipuju, že zemní smyce by brumila do obou kanálů. A navíc, tohle nemá třívodičový přívod a zemní smyčka se nemá kam uzavřít.

reeprich · #6 Příspěvek od **reeprich** » 23 čer 2019, 09:16

Diky za pomoc..
Jsem jen na telefonu,takze ve zkratce:
Kondiky vratim

Opravdu pravy hraje i bez nich, v levem brum..
Brum je i pri odpojenem zdroji signalu.
Zemni smycka to zrejme nebude - problem se vyskytuje i v ruznych budovach.
Navic je to hlasity brum a neni slyset vubec zdroj signalu.
Nemaje jinou moznost ani znalost jak zmefit NF zesilovace, zlusim je "prohodit" na plosnaku...

#7 Příspěvek od **mi-ro** » 23 čer 2019, 09:46

Když nemáš ani měřák, to bude těžký. Máš nějakou malou 12V žárovičku? Pokud ano, připoj ji místo repráku na bručící výstup.

Cowley · #8 Příspěvek od **Cowley** » 23 čer 2019, 09:48

Uvnitř musí být ještě deska s předzesilovačem a poťáky Volume,Bass,Treble.
Ta je s koncovým zesilovačem propojena 7-pinovym konektorem.

Bručí to i když je tenhle 7-pin odpojenej?

Taky si můžeš připojit sluchátka, ta odpojí koncový zesilovač a můžeš tak zjistit, zda je nebo není problém už v předzesilovači.

#9 Příspěvek od **masar** » 23 čer 2019, 10:24

Spíše předpokládám závadu v přerušeném přívodu signálu levého (vadného) kanálu. Změř přívod od konektoru po konektor ohmmetrem.
:wink:

Ach tak, ty nemáš žádný měřák... tak to nevím, jaké rady očekáváš.

Cowley · #10 Příspěvek od **Cowley** » 23 čer 2019, 10:42

Má multimetr

A můžeš s ním hned také změřit napětí na zdroji. Musí tam být dva páry různých napětí.
Jedno hned za diodama proti zemi (to je značené jako +VDC a -VDC) a druhé na Zenerových diodách proti zemi (značené +12VDC a -12VDC)

sinclair · #11 Příspěvek od **sinclair** » 23 čer 2019, 12:06

Hej Cowley, na lokální kondenzátory ten pravý kanál hraje v pořádku, takže ten zdroj symetrické napětí dává.
Na 99,9% je poškozený IO levého kanálu. TDA2030 včetně údajně odolnějšího subtypu A odcházejí špičkami rády a často.
Objednej si TDA2030A v EZK Rožnov a rovnou ho vyměň. I kdyby byl problém "vpředu" v korekcích - jakože není, nezpůsobilo by to 100Hz brum.
Kromě toho oba konce mají zem společnou.
Přesně s tímhle jsem se už setkal, dá se to diagnostikovat podle ss ofsetu výstupu a také podle napětí na invertu i neinvertu /srovnáním s funkčním/. Ten IO má nejspíše poškozenou vstupní část a možná i bez signálu víc hřeje, než ten funkční.
Jaroslave, proč by to mělo bručet s přerušeným přívodem signálu? Takhle se tento IO nikdy nechová.

Cowley · #12 Příspěvek od **Cowley** » 23 čer 2019, 12:27

Sinclair: když má možnost rozpojit signálovou cestu na konektoru, tak je to nejjednodušší postup v diagnostice závady. A když má měřák, ať měří a něco se naučí

sinclair · #13 Příspěvek od **sinclair** » 23 čer 2019, 12:55

Tohle fakt dokáže jen čínský hovado. Místo účinné ss ochrany na výstupu /relátkem a příslušným obvodem/ dá k TDA2030 DC servo. Ten 4558 by šel využít mnohem rozumněji.
Prostě rejžák, co vůbec nic netuší o skutečném chování těch IO i celku.

#14 Příspěvek od **masar** » 23 čer 2019, 14:04

sinclair píše:Jaroslave, proč by to mělo bručet s přerušeným přívodem signálu? Takhle se tento IO nikdy nechová.

Nejde jen o chování IO, ale celého zesilovače. Odpověď se dozvíme, až reeprich odpojí 7-pinový konektor, jak správně poradil Cowley.
:wink:

Cowley · #15 Příspěvek od **Cowley** » 26 čer 2019, 13:04

Něco nového?
