Thorens TD 160 MK1 napajanie motora

Zpráva

earthquake · #1 Příspěvek od **earthquake** » 18 črc 2019, 16:47

Zdravim.

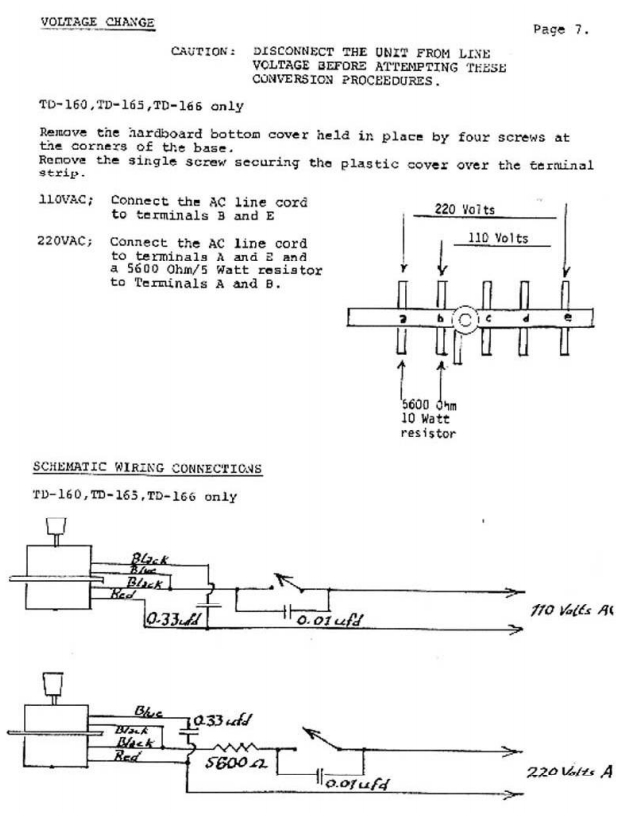

Zakupil som gramo TD 160 MK1. Asi 15 minut slapal v poriadku a potom sa z nicoho nic vypol a pomaly dotocil. Nechal som ho chvilku tak a odpojil a zapojil do siete. Nic. Motor ani tuk. Nechal som ho celu noc odpojeny rano pripojil a nastastie motor zacal vibrovat a ked som mu pomohol rukou zacal sa tocit. Dufam teda ze je problem len v kondenzatoroch a odpore. Len to co je v pristroji mi nejak nesedi k tomu co je v scheme. Je tam 0,15 a ma byt 0,33ufd. Za co to v skutocnosti vymenit? Na webe tiez ludia pisu ze tam maju rozne hodnoty.
Dakujem za kazdu radu.

fredis · #2 Příspěvek od **fredis** » 18 črc 2019, 17:10

Ve schématu bude evidentně chybka :wink:

. Zkus i trošku namáhat hlavu.

earthquake · #3 Příspěvek od **earthquake** » 18 črc 2019, 18:14

Alebo tam dali co im prislo pod ruku, kedze podla prispevkov na webe je tam raz taka hodnota a raz taka.

fredis · #4 Příspěvek od **fredis** » 18 črc 2019, 18:56

Jsi totálně mimo :roll:

.

earthquake · #5 Příspěvek od **earthquake** » 19 črc 2019, 05:21

Keby som bol v tomto odborr zdatny nepytam radu, zatial si mi "poradil"....

sinclair · #6 Příspěvek od **sinclair** » 19 črc 2019, 15:56

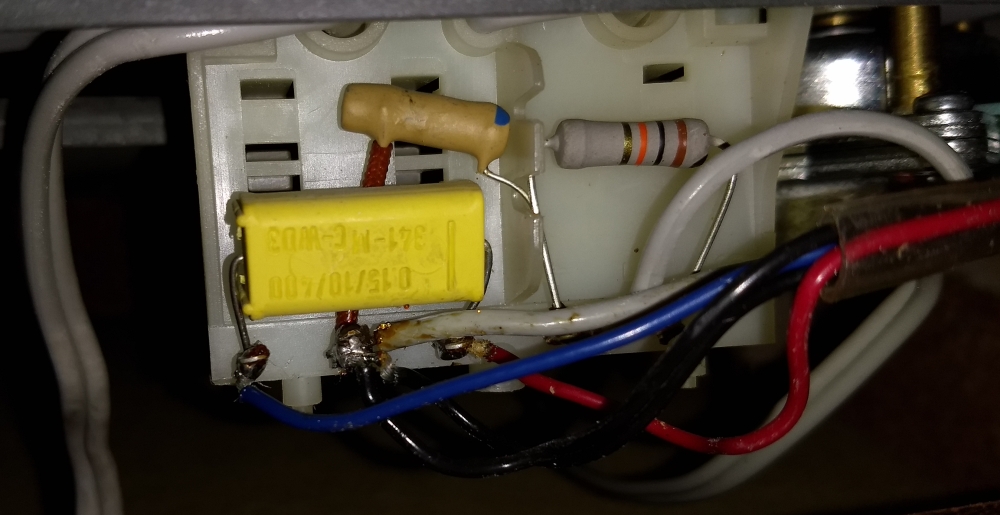

Původní kondenzátor je 150nF/400V. Na starších exemplářích se to značí jako 0,15/400. Těch "10" je tolerance hodnoty v procentech.
Vypájej ten kondík ven a nech ho změřit, dozajista bude mít mnohem menší hodnotu, než má mít.
Nahradit jej můžeš axiálním svitkovým kondíkem 150nF/630V typu TC208, nebo 150nF/1000V typu TC209.
Dá se to koupit třeba v Hadexu či jinde, kde ještě mají axiální svitky.

earthquake · #7 Příspěvek od **earthquake** » 19 črc 2019, 16:55

Dakujem Sinclar.
Toto chapem to nieje problem, len preco sa to lisi od servisneho manualu je zahadou. Niekto tam ma 150nf iny 330nf, ale ma byt 330 podla SM. Aj ten odpor co tam je na foto je podla znacenia 10k a v SM je 5k6.
Nechcem aby motor odisiel, je celkom drahy co som pozeral.
Chcel by som ked uz to mam rozhadzane vymenit oba kondiky aj odpor.
Odpor som nasiel vsak len takyto, moze byt:
https://www.tme.eu/sk/details/crl5w-5k6 ... -passives/

Kondiky tieto:
https://www.tme.eu/sk/details/f862db154 ... -y2/kemet/
https://www.tme.eu/sk/details/r474i2100 ... -y2/kemet/

Ak je nieco z toho zle opravte ma.
Dakujem.

fredis · #8 Příspěvek od **fredis** » 19 črc 2019, 17:18

Ty hodnoty R i C jsou na něčem závislé, a podle toho se odvíjí jejich hodnota. Je vidět, že nad tím vůbec nepřemýšlíš a nevíš která bije :wink:

. To gramo bylo koupené v SK nebo někde jinde?

stefan31 · #9 Příspěvek od **stefan31** » 19 črc 2019, 17:52

Len aby si nemal vadné jedno z dvoch samostatných vinutí motora ....

Stefan31

#10 Příspěvek od **Hill** » 19 črc 2019, 17:53

Nešpekuluj, kašli na manuál a dej tam stejné hodnoty, jaké v tom gramci byly. Máš tam úspornější motor, kterému 150 nF a 10 k odpovídají.
To, že v servisním manuálu jsou jiné hodnoty, je vyvážené tím, co se píše na jiné straně toho manuálu, a to, že výrobce si vyhrazuje právo technických změn během výroby.
Servisní manuál není zákon, musel bys vědět, do kterého výrobního čísla jsou tam jedny hodnoty, a od kterého jsou tam jiné, protože v něm je použitý jiný typ motoru.
Tedy po lopatě: když už chceš dát hodnoty podle servisního manuálu, musíš tam dát i motor uvedený v témže manuálu. Jinak jsi brzy definitivně dohrál.

earthquake · #11 Příspěvek od **earthquake** » 19 črc 2019, 19:17

Dik za odpovede(niektorym... :-)

)
Dam tam teda tieto, ano:
https://www.tme.eu/sk/details/ax10wa-10 ... wjp103b00/
https://www.tme.eu/sk/details/f862db154 ... -y2/kemet/
https://www.tme.eu/sk/details/r474i2100 ... -y2/kemet/

Ten posledny davam podla SM, je na odstranenie praskotu-lupancov pri zapnuti spinacom otacok.

sinclair · #12 Příspěvek od **sinclair** » 19 črc 2019, 19:27

Ten původní kondenzátor ale není polypropylen, ale polyester.
Dal bych tam zase polyesterový.
Je dost možné, že opravdu poctivý polyester na 630V či 1000V a na této pozici vydrží víc, než pochybně udělaný čínský polypropylen od Poláků.
Ale dělej, co uznáš za vhodné, je to Tvůj gramofon.

Máš odkazy na úplně nevhodné typy kondů a zbytečně obrovský odpory.
Ten původní odpor je na max. 3W, určitě ne víc.
Opakuju, že původní kondenzátor je axiální a má mít 150nF na min. ss napětí 400V, ale pro bezpečnost bude lepší, pokud bude na 630V či 1000V.
Je tam málo místa a nic jiného, než axiální polyester a 3W odpor tam nedostaneš.
Ten druhý 10nF kondenzátor rovněž axiál na 630V či 1000V.

earthquake · #13 Příspěvek od **earthquake** » 19 črc 2019, 20:07

Dik sinclair.
Ak ta teda mozem otravovat a mrhat tvojim casom, velmi by mi pomohlo poslat 3 odkazy co kupit, nakolko netusim ktory vyrobcovia su na tom ako s kvalitou.Ak by to bolo v jednom obchode vsetko bolo by to super,moze byt kludne cesky. A ten odpor podla farebneho znacenia ak dobre citam je 10k a podla SM ma mat 5W, stacia aj 3W ako pises?
Velmi mi pomozes.
Dakujem.

sinclair · #14 Příspěvek od **sinclair** » 19 črc 2019, 20:26

Ten odpor je vadný, nebo proč ho chceš měnit? Nevypadá ani nijak přetěžovaný, takový odpor pak vypadá úplně jinak, má opálené barvy.
Pokud má odpor 10k a je v toleranci 5%, nech ho tam.
Já bych tam vyměnil jen ty dva kondenzátory a to přesně za tyto:

https://www.denkl.cz/eshop/tc208-10n-4740
https://www.denkl.cz/eshop/tc208-150n-4754

Pokud chceš mermomocí měnit i ten odpor, tak potom tento, ve skutečnosti jde o 4W typ TR225:

https://www.denkl.cz/eshop/rr-4w-10k-2081

Máš to všecko v jednom obchodě. Kondy jsou axiání PE typy na 630V, odpor 4W, vše se vejde a vše v kvalitě, kterou mají dnešní součástky v úplně jiné cenové kategorii.

earthquake · #15 Příspěvek od **earthquake** » 20 črc 2019, 06:12

Dik moc sinclair..
