Max výstupní proud číslicových IO

Zpráva

Superpavel · #1 Příspěvek od **Superpavel** » 23 črc 2019, 12:06

Ahoj. Udělal jsem si takovou sadu součástek kterou používám pro laborování a zkoušení na nepájivém kontaktním poli. Mám tam integrované obvody řad 74HCT , 74HC, a 4000. Potřeboval bych vědět. Jaký výstupní proud obvody bez újmy ještě snesou. Můžu připojit do výstupu těchto obvodů diodu LED přes odpor jako se to dělalo u obvodů 7400 ?

JoDiK · #2 Příspěvek od **JoDiK** » 23 črc 2019, 12:29

Superpavel píše:Potřeboval bych vědět. Jaký výstupní proud obvody bez újmy ještě snesou.?

Na všechny své otázky najdeš odpovědi v dokumentaci k těm konkrétním obvodům(datasheet)...

Balt76 · #3 Příspěvek od **Balt76** » 23 črc 2019, 12:42

Namátkou jsem koukal na nějaký Schmitty a hradla a píšou většinou abs. max. 25mA. Jenom jsem nepochopil, jestli je to hodnota na jeden kanál nebo součet všech. Logika věci mi říká, že když je to napsaný v tabulce Abs. max ratings, tak prostě max všech kanálů dohromady. Ale...

#4 Příspěvek od **masar** » 23 črc 2019, 13:37

Balt76 píše:Logika věci mi říká, že když je to napsaný v tabulce Abs. max ratings, tak prostě max všech kanálů dohromady. Ale...

Jaká logika? :wink:

danhard · #5 Příspěvek od **danhard** » 23 črc 2019, 14:22

Na součtový proud je tam ještě parametr
Continuous current through VCC or GND

p32 · #6 Příspěvek od **p32** » 23 črc 2019, 14:49

masar píše:
Balt76 píše:Logika věci mi
Jaká logika?

věci.

Balt76 · #7 Příspěvek od **Balt76** » 23 črc 2019, 14:55

Jaká logika? Absolute maximum ratings. Né že bych teda angličtinu ovládal jako češtinu, nedej bůh snad svůj rodný jazyk.

#8 Příspěvek od **masar** » 23 črc 2019, 15:06

"Absolute maximum ratings" jsou "mezní hodnoty", jak je známe z českých katalogů. Tak jaká "logika věci" tě nutí chápat, že jde "o všechny kanály dohoromady"? :wink:

Balt76 · #9 Příspěvek od **Balt76** » 23 črc 2019, 15:13

Dobrá, asi tam mělo být jen logika. A třeba i to slovo chápu špatně. Snad to pochopíte a budete schopni mi odpustit.

#10 Příspěvek od **masar** » 23 črc 2019, 15:21

Ale houby. Mělo následovat vysvětlení, proč si myslíš, že se jednalo o "všechny kanály dohoromady". Ale jest-li žádné vysvětlení nemáš, pak žádná logika neexistovala a bylo to jen "plácnutí". :wink:

Balt76 · #11 Příspěvek od **Balt76** » 23 črc 2019, 15:30

No protože ta tabulka se jmenuje Absolute maximum ratings. Tak z toho chápu, že jde o absolutní maximum součástky (lépe možná pouzdra). I když to mi teď spíš vyznívá jako nonsense. Kdyby šlo o jeden kanál, čekal bych tam třeba "per channel". Asi se do toho zamotávám. Každopádně nechť si z datasheetu Superpavel vyčte, co jemu třeba jest.

FERYACT · #12 Příspěvek od **FERYACT** » 23 črc 2019, 16:13

Chtěl jsem se zmínit o opravářské technice záruční opravy EC1033, kterou jsem viděl na vlastní oči. Když pro test potřebovali log H tak výstup tvrdě připli na +5V.Pozdeji jsme měřili, že brouky CCCP měly o třetinu menší proud a proto pracovaly i po odchodu opravy.

pocitujlasku · #13 Příspěvek od **pocitujlasku** » 23 črc 2019, 16:17

parametry zvyknu byt na kanal. ak je tam napr. max. vystupne napatie, tak tiez by si to chapal, ze celkovo na suciastku? a pre jeden kanal by si to delil poctom kanalov?
Zvykne tam byt este polozka total max. current, alebo tak nejak, ktora uvadza sucet na vsetkych vystupoch.

Balt76 · #14 Příspěvek od **Balt76** » 24 črc 2019, 06:46

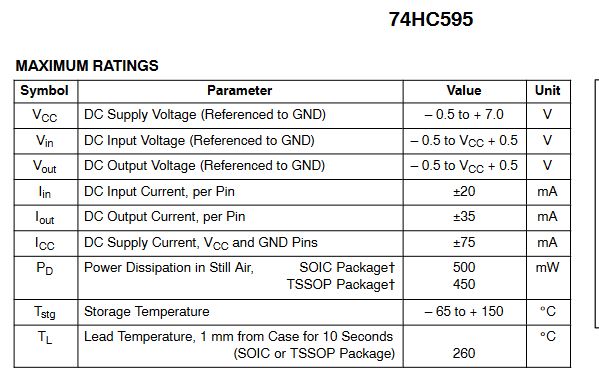

Jen pro zajímavost. Přišlo mi dnes něco od kluků z východu, tak koukám, co tam je. V tomhle případě je to jasný. Tak se mi to líbí.

weed_smoker · #15 Příspěvek od **weed_smoker** » 29 črc 2019, 11:52

U normálních 74xx to bylo 15-20mA,u výkonnějších (7437.7438,7440) až 40mA a dekodéry (7442,7447,74138) něco mezi tím.U MCU řady 51 to bylo snad 20mA na pin,ale jenom 80mA na 1 port(při obsazení celýho to bylo 10mA na pin).Speciální obvody i víc,třeba MZH145 dával bez problémů přes 50mA.
