El.zapalování pro VELOREX typ 601-oprava.

Zpráva

pavel16 · #1 Příspěvek od **pavel16** » 06 srp 2019, 10:15

Nesetkal se někdo s tímhle typem zapalování?
Jedná se o bezkontaktní zapalování pro Velorex typ 601 SELZAR.
Majitel ho přepoloval.Je tam jeden SMD IO 14pin,který má vybroušené označení.

#2 Příspěvek od **Michal22** » 06 srp 2019, 10:47

Já jedu u hadráka ještě na kladívka

Ale dej sem fotky, třeba se to bude dát vydedukovat.

pavel16 · #3 Příspěvek od **pavel16** » 06 srp 2019, 10:56

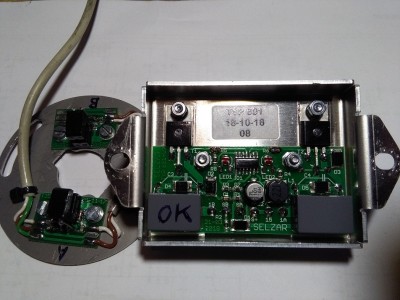

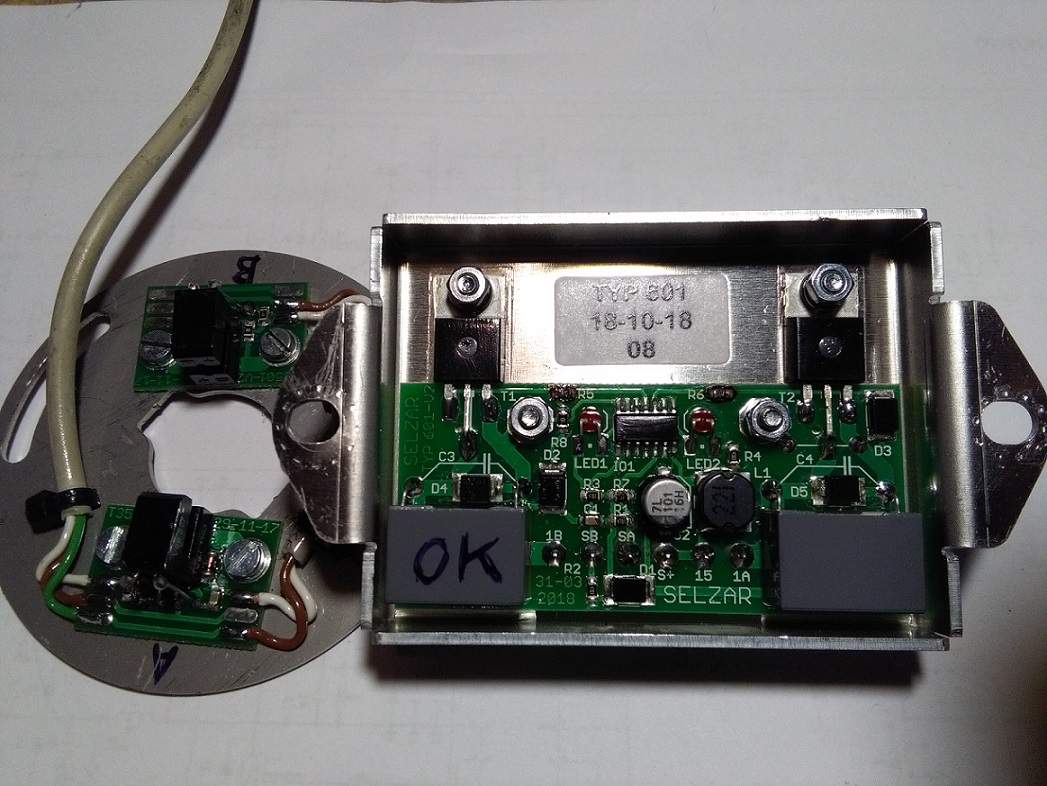

Tady je fotka:

#4 Příspěvek od **Michal22** » 06 srp 2019, 11:33

Co se na to zapojení dívám, tak to mají docela ošetřené diodami/transily.
Takže pokud to nevalí, je to ve zkratu, zaměřil bych se napřed na tyhle větší součástky v pouzdrech DO2xx.
Jinak to zapojení (pokud máš dobře orientaci pouzdra) by mohlo být asi takhle:
1.: vstup B
5.: vstup A
6. +V
9.: výstup A
10.: výstup B
14.: GND

(ostatní vývody nejdou rozklíčovat)

Zkus mrknout na nějaké integrované budiče pro tranzistory (nevím, jestli jsou tam bipolární, nebo FETy).

pavel16 · #5 Příspěvek od **pavel16** » 06 srp 2019, 11:59

Odpory R5 a R6 jsou napálené,avšak funkční 47ohm.Také tlumivka je připálená ale funkční.
Vše ostatní se zdá být vpořádku.Bude odpálený ten IO,nebere žádný proud.

Hrnous · #6 Příspěvek od **Hrnous** » 06 srp 2019, 12:47

Zkus napsat tomuto človíčkovi - výrboci tvého zapalování. Třeba zaradí..
http://www.jawamania.info/masters/frame ... serid=3733

ZdenekHQ · #7 Příspěvek od **ZdenekHQ** » 06 srp 2019, 15:43

Připomíná to CMOS 4093 nebo 4069, ale tak jednoduchý to asi nebude, navíc CMOS se při poruše projevuje spíš pěkným příkonem a topením. Jednočip by ale snad někdo do hadraplánu nedal, leda je to sadista...

pavel16 · #8 Příspěvek od **pavel16** » 06 srp 2019, 15:59

IO má napájení zem č7 a + č14.
Na 1a6 jsou LEDky a na 3a4 jsou výstupy.
Asi to budu muset celé namalovat.

#9 Příspěvek od **Michal22** » 06 srp 2019, 16:01

No bude to nejlepší, protože z té fotky, vyfocené s bleskem, nejde poznat, kde je klíč pouzdra.
Já to bral naopak.
Vem to ven na dvorek a vyfoť to při sluníčku, jinak to stojí za ...

pavel16 · #10 Příspěvek od **pavel16** » 06 srp 2019, 16:04

Klíč je vybroušený i s popisem.
Hádám očíslování podle napájení.

pavel16 · #11 Příspěvek od **pavel16** » 06 srp 2019, 16:17

Opravdu to vypadá na 4093.

#12 Příspěvek od **Michal22** » 06 srp 2019, 16:50

Trochu mi hlodá v hlavě to, že jsou LEDky pověšeny na samostatné piny.
Potom bych to viděl opravdu na jednočip.
Zkus obkreslit celé zapojení švábu, taky se zaměř na to, jestli nejsou některé piny spojené.

Hrnous · #13 Příspěvek od **Hrnous** » 06 srp 2019, 20:49

ZdenekHQ píše:Jednočip by ale snad někdo do hadraplánu nedal, leda je to sadista...

Zcela běžně

ZdenekHQ · #14 Příspěvek od **ZdenekHQ** » 06 srp 2019, 21:58

Jak dlouho se ty součástky pájený bezolovem udrží na DPS?

Hrnous · #15 Příspěvek od **Hrnous** » 07 srp 2019, 08:04

Jsou kusy, které už jedou 12 let v podmínkách Jawího pravého deklu, tj vysoká teplota, vibrace, mastnota.. hnus
