Náhrada nabíjecího adaptéru do zásuvky

Zpráva

Celeron · #1 Příspěvek od **Celeron** » 10 srp 2019, 22:47

Příbuznej mi přinesl adaptérovej pulzák pro nabíjení zařízení co má napájecí blok složenej z 6 článků Eneloop. Pulzák dopulzoval, totální výhul.
V pondělí jede mimo republiku a potřebuje aspoň něco provizorního na nabíjení.
Vyhrabal jsem tráfkovej adaptér 12V/ 4VA, uvnitř má 7812. Na dobíjení by těch 200mA, co dá, mělo stačit. Zkusil jsem z laboráku zdroje "nabíjet" těch 6 Eneloopů nabitých asi na 70%, 200mA potřebuje cca 8,85V.

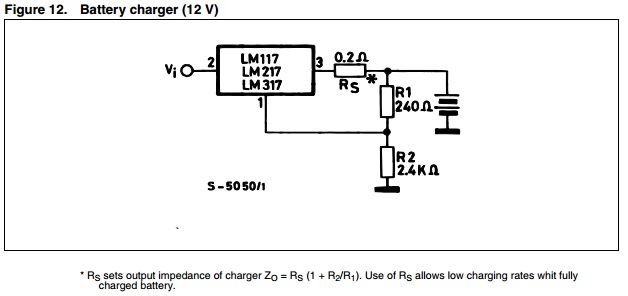

Ideální by bylo mít zdroj cca 9V s omezením na cca 150-180mA aby se při hodně vybitý baterce adaptér neutavil. Kdysi jsem něco takovýho ubastlil s LM317, viz příloha. Kombinací nastavení odporů děliče a sériovýho odporu na výstupu to šlo nastavit celkem dobře. LM317 ale nemám, funguje to ve stejným zapojení i s 7805?
Díky

#2 Příspěvek od **forbidden** » 10 srp 2019, 22:52

V nouzi můžeš použít i klasickej proudovej zdroj s tranzistorem LEDkou a odporem. Něco v TO220 snad doma najdeš.

Celeron · #3 Příspěvek od **Celeron** » 10 srp 2019, 23:01

Myslíš ledku v kolektoru a odpor z kolektoru do báze? To ale moc stabilitou proudu neoplývá, dával jsem to k Luxeonům a lítalo to mezi 200-250mA jen s teplotou.

workhard · #4 Příspěvek od **workhard** » 10 srp 2019, 23:23

Řekl bych, že myslí klasicky ledku s odporem v bázi a baterku v kolektoru.

gepard · #5 Příspěvek od **gepard** » 11 srp 2019, 01:06

Zdárec,

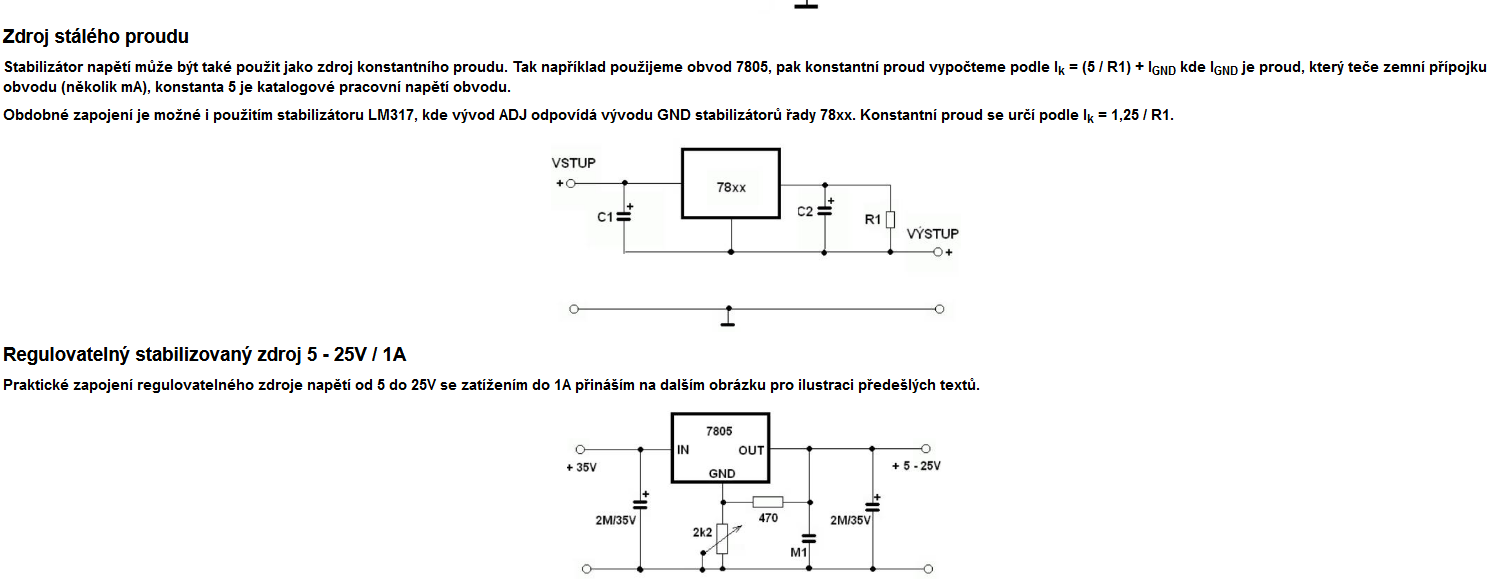

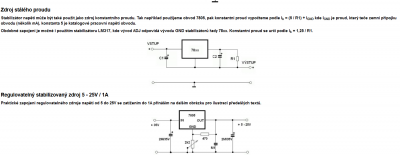

jj, se stáblem by šlo tohle:
(stránky u OK1IKE)

#6 Příspěvek od **PavelFF** » 11 srp 2019, 10:06

Funguje to i s 7805. Ale přijdeš o 5V na sériovém odporu. Zdroj to musí pokrýt, což ti vyjde tak akorát. Asi 2,5V si vezme 7805. To už máš 7,5V úbytek. Trafo bude měkké. Bude mít naprázdno dostatek napětí, ale při 200mA to nemusí stačit. Odpor Rs bude mít větší ztrátu než u 317. Při 200mA tedy 1W.
7805 má větší proud Iq než 317. Takže děliče by měly být relativně tvrdší abys odstranil vliv jeho změn.
Ale naštěstí v této aplikaci vůbec nezáleží na velké přesnosti. Nevadí, když bude proud na konci nabíjení trochu klesat. Pokud tam budeš mít omezení napětí, tak klesat bude. Obyčejné nejlacinější nabíječky jsou spíš zdroje proudu. Baterkám 200mA neublíží ani při přebíjení. Vyvinuté teplo je ještě malé.

#7 Příspěvek od **forbidden** » 11 srp 2019, 11:50

Myslím klasiku zapojení číslo 3.

Celeron · #8 Příspěvek od **Celeron** » 11 srp 2019, 17:52

PavelFF píše:Funguje to i s 7805.

Jestli ses vyjadřoval k tomu mýmu schematku s LM317 ze začátku vlákna, tak to s 7805 bohužel nefunguje, stabilita veškerá žádná. Pokud pošlu na vstup 12V, tak jsem sice schopnej děličem nastavit požadovaných 8,9V ale stačí hnout s vstupním napětím a ta změna se přesně přenese na výstup. Takže požadovanou funkci to neplní, při vyšším napětí sítě by se baterky rozvařily. Odporovej dělič byl dost tvrdej, horní odpor 68R a spodní kolem 150R, sériovej 15R.
Udělal jsem to jinak, klasika zenerka 3V9 proti zemi, sériovej odpor 15R jako omezení při vybitých baterkách a z výstupu odpor na přesný dostavení Uz.
Zkoušel jsem to na vybitým NiCd šestičlánku (1,1V/článek) a teklo do nich cca 200mA. Do nabitýho Eneloop šestičlánku (cca 1,37V/článek) teklo 25mA. Změna vstupního napětí se na výstupu neprojevuje.
No je to vlastně zdroj konstantního napětí s omezením maximálního proudu. Jak se baterky nabíjí, proud pomalu klesá až na těch udržujících 25mA. Proudovej stabec s 7805 jsem zavrhl, trafo je kupodivu docela tvrdý, původní adaptér začal napěťově padat pod 12V až teprve při odběru 420mA. Měl jsem proto obavu, že pokud by se to nechalo dlouho nabíjet konstantním proudem cca 200mA, nemuselo by se to Eneloopům moc líbit.
