#1 Příspěvek od **mi-ro** » 10 zář 2019, 08:27

Na desce KS vysílače je krom VF trandů smd IO 2x4 nohy s trimrem který evidentně slouží pro nastavení klidového proudu trandů. Je na něm AD 217. Nic víc netuší někdo, co to je za IO?

#2 Příspěvek od **Michal22** » 10 zář 2019, 10:04

Nemohl by to být AD8217: pdf.datasheetcatalog.com/datasheet/analogdevices2/AD8217.pdf

Ivan_Ryger · #3 Příspěvek od **Ivan_Ryger** » 10 zář 2019, 10:35

často to v takomto zapojení býva dvojica tranzistorov na stabilizáciu pracovného bodu.
Ivan

eleferner · #4 Příspěvek od **eleferner** » 10 zář 2019, 11:05

Podle ruskych bratru to jsou nejake LDO, ale to asi nebude ono. Posli fotky.

http://chip.tomsk.ru/chip/chipdoc.nsf/v ... &count=500

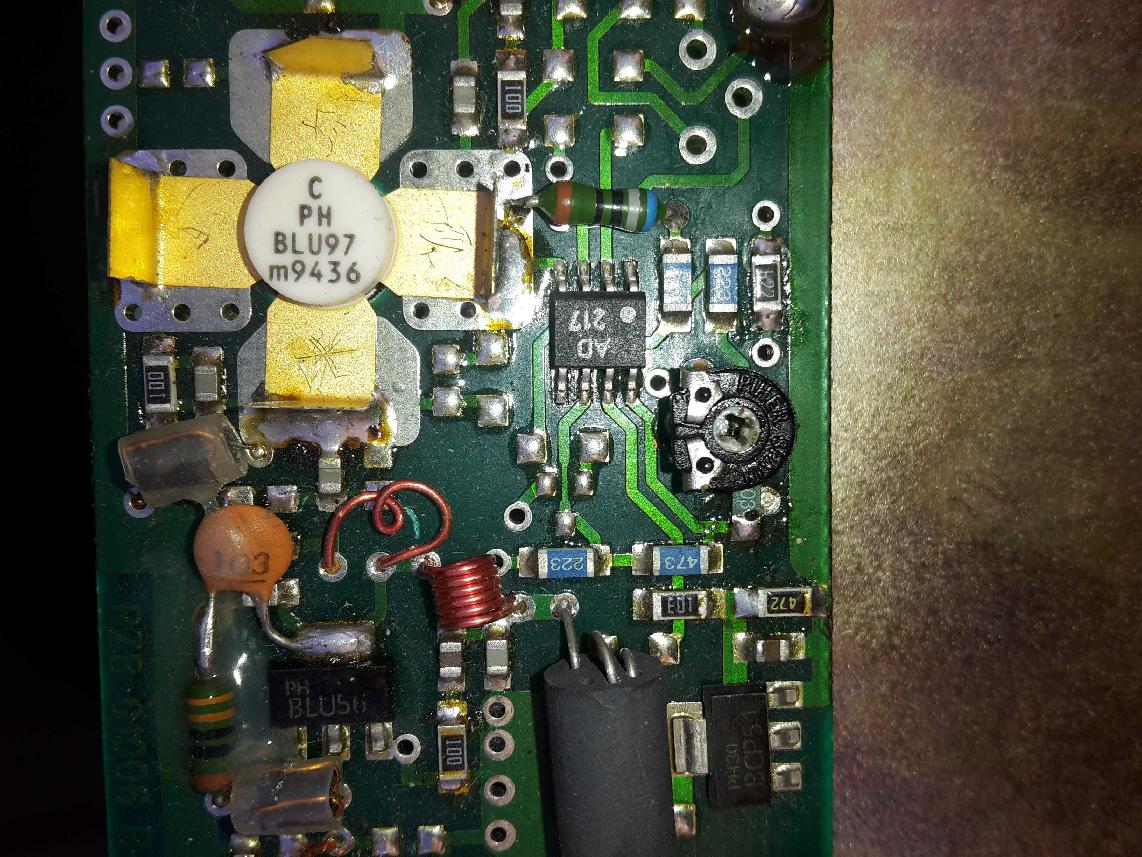

#5 Příspěvek od **mi-ro** » 10 zář 2019, 14:27

ad217

#6 Příspěvek od **ok1hga** » 10 zář 2019, 17:07

co to je ?
Motorola ?

eleferner · #7 Příspěvek od **eleferner** » 10 zář 2019, 18:12

Ajaj, tak toto vypada na ASIC sity na miru konkretnimu tranzistoru. Kdysi davno jsem se s tim setkal, svab pro optimalni funkci koncoveho stupne (IMD3 atd.) doladuje bias tranzistoru v zavislosti na teplote, aktualnich vykonovych pozadavcich atd. Tenkrat je vyrabelo par firem, ale byli tajemni jak hrad v Karpatech, bez NDA nepustili nic.

Ten koncak je z neceho masove vyrabeneho? A je to od nejakeho "uctyhodneho" vyrobce nebo Cina?

#8 Příspěvek od **mi-ro** » 10 zář 2019, 19:15

Je to KS z nějakejch datovejch modulů který jely někde kolem 450MHz. Snad na drahách?
