Potleskový spínač změna funkce

Zpráva

robo · #1 Příspěvek od **robo** » 15 zář 2019, 15:48

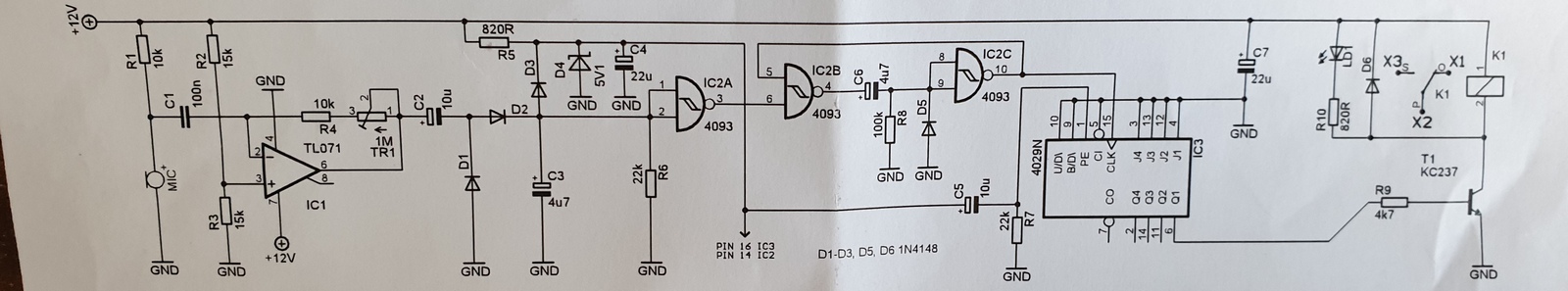

Postavil jsem si stavebici Potleskový spínač PT028. Funguje ale ne jak jsem potřeboval. Při zvuku sepne relé a drží i když zvuk pomine, při dalším zvuku relé vypne a drží i když je ticho. Raději bych aby při zvuku relé drželo pár sekund a poté vypnulo a pokud by zvuk pokračoval nebo bylo krátce ticho a znovu zvuk aby opět seplo na pár vteřin a vyplo a furt dokola. Šlo by konstrukci upravit aby fungovala podle mých potřeb? Sám si nevím rady. Díky

Spiral · #2 Příspěvek od **Spiral** » 15 zář 2019, 16:40

Zdravím,
asi bych experimentoval s C3 a R6, možná ostatní poradí lěpe.

#3 Příspěvek od **EKKAR** » 15 zář 2019, 18:28

Vyhodit CD4029, kterej je tam zapojenej jako dělič dvěma - první impuls na vstupu ho překlopí tak, že sepne výstupní trand, další impuls ho "shodí". A najít na netu zapojení "monostabilní klopný obvod" kterým se celej ten šváb 4029 nahradí - asi nejjednodušší to bude s NE555, takovejch zapojení je na netu mraky a dá se s tím experimentovat do Halelujá ...

procesor · #4 Příspěvek od **procesor** » 15 zář 2019, 19:01

Však mono stabil tam má. R9 prepoj na IC2A PIN4. Elektrolyt C6 4M7 vymeň za 47M a R8 100k zväčší na 470k až 1M.

#5 Příspěvek od **EKKAR** » 15 zář 2019, 19:34

No a bude se mu to znovu přepínat jednou tam a podruhý zpátky, navíc ten monostabil co tam je slouží k vytvarování spouštěcího impulsu, aby se následující časovač (doposud dělič dvěma) překlápěl impulsem o definovaný dýlce, i když potlesk jako původní impuls bude trvat třeba minutu. Jenže když chce laborovat s časem, bude pro něj ta NE555 lepší právě z důvodu obrovský dostupnosti vztahů pro "vývoj" - stačí mu na to pak i docela obyčejnej potenciometr s nestíněnýma drátama, kdežto ten hradlovej šváb 4093 kvůli svý vysoký impedanci na vstupech (je CMOS) bude akorát blbnout kvůli pobíranýmu rušení na přívodech.

robo · #6 Příspěvek od **robo** » 15 zář 2019, 19:46

Pokud bude potlesk trvat třeba minutu a spínač za ten čas sepne třeba 5krát-bude sepnut stále pokud bude zvuk. impuls přítomen tak to nevadí. Důležitý je aby když nastane ticho se relé ihned vypnulo a v okamžiku druhého zvuk. impulsu který může nastat za několik sekund-minut-hodin se relé zase seplo.

procesor · #7 Příspěvek od **procesor** » 15 zář 2019, 19:48

Nič nebude "deliť" dvomi. Bázový odpor R9 sa odpojí z IC3 a pripojí sa k monostabilu IC2 - PIN4. 10 až 20 krát sa zväčší časová konštanta C6xR8.

robo · #8 Příspěvek od **robo** » 15 zář 2019, 21:33

procesor:C6jsem dal 47mikro a R8 na 1M. Výsledkem je že po zapnutí je ve většině případu relé hned sepnuto. Snad jednou za 5 zapnutí spínače inicializoval zvuk do elekretu sepnutí relé. K vypnutí relé ale nedošlo nikdy.

#9 Příspěvek od **EKKAR** » 15 zář 2019, 22:17

Nešpekuluj, dej tam kolem tý 4093 původní hodnoty a místo 4029 vraž NE555 - spouští se sestupnou hranou, když nebude vyhovovat polarita impulsu na původním výstupu č.10, použiješ poslední hradlo ze 4093 jako invertor (spojíš mu vstupy) pro obrácení výstupní polarity. Kondík C5 je jen resetovací, má za úkol při zapnutí napájení vynulovat ten čítač - to u 555 není potřeba, MKO s ním v běžným zapojení je po zapnutí napájení s nulou na výstupu. Nechápu autora, proč tam cpal takovejhle vorloj s děličem a Schmitťákem MKO, když na tu samou funkci stačí za operákem jako akustickým předzesilovačem už jen 2 tranzistory a samotná 555 ... Vsadil bych se, že to spáchal nějakej IT indžinýr, ten rukopis tomu docela fest odpovídá ...

procesor · #10 Příspěvek od **procesor** » 15 zář 2019, 23:03

Budeš mať vysoké zosilnenie-citlivosť zosilňovača IC1. Trimer TR1 nastav na minimum (0Ω). Malo by v tichu prestať spínať relé. Trimrom TR1 sa nastaví citlivosť, aby to reagovalo na príslušný potlesk-rev...- na bežný okolitý šum, reč to nesmie reagovať.
Pri pripojení napájania je možné, že relé zopne a rozopne. To by šlo odstrániť. Pin1 IC2 sa oddelí od Pinu2, C5 a R7 sa navzájom vymenia, a k pinu1 IC2 sa privedie kladný pól presunutého C5.
Ešte by som blokoval napájanie OZ priamo na pinoch 7 a 4 IC1 cca 100nF keramickým kondenzátorom.

robo · #11 Příspěvek od **robo** » 20 zář 2019, 15:05

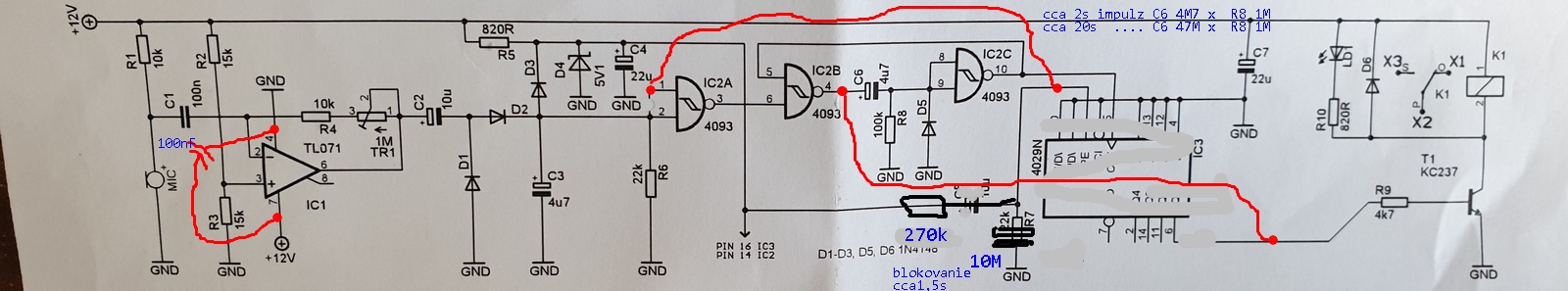

Stále jsem při zapnutí měl sepnuté relé a na nastavení citlivosti to nemělo význam. Tak jsem úpravu vrátil do stavu co popsal procesor ".......R9 prepoj na IC2A PIN4. Elektrolyt C6 4M7 vymeň za 47M a R8 100k zväčší na 470k až 1M."
A R9 jsem připojil na pin4 až za elit C6. A už to spíná podle zvuku a nastavení citlivosti mic. Relé bude spínat tlačítko od bezdrát. zvonku. Doufám že na sepnutí toho tlačítka bude stačit třeba i 2sekundové sepnutí relé, krátký zvuk. ipuls. Ale to by nemělo nastat, počitám se zvuk. impulsem delším jak 2s.
Možná by bylo fajn aby rele drželo třeba ty dvě sekundy. Tento čas by tomu tlačítku-zvonku mohl stačit na sepnutí zvonku. Bezdrát. zvonek nemám teď u sebe takže zatím teoretizuji o čase sepnutí tlačítka zvonku.

edit: Dotáhl jsem bezdrát. zvonek, v tlačítku je spínač se čtyřmi vývody ale spínají se dva, druhá dvojce je spojena. A funguje to s upraveným potleskovým spínačem parádně. Krabičku mám, ještě koupit konektor a adaptér na 12V.
