Monitor Samsung 2333HD

Zpráva

josef_novak · #1 Příspěvek od **josef_novak** » 27 lis 2019, 12:12

Mám tento starý monitor, který si přestal pamatovat nastavení (jas, kontrast atd.).
Stáhnul jsem si sevisní manuál, ve kterém jsou schémata jen částečná, ale je tam i výpis součástek a v něm jsou tyto eeprom:
3x 24C02 (dvě jsem objevil u schémat HDMI vstupů)
1x 24LC02B
1x 24C1024

Tipoval bych, že by to nastavení mohlo být v té 24C1024. Je možno ji vyměnit jen tak, že tam napájím novou místo té původní?

#2 Příspěvek od **Zaky** » 27 lis 2019, 14:36

Záleží, jak je to chytrý monitor, v té megabitové může být taky firmware a v té malé nastavení. Ty u HDMI to nebudou.

ZdenekHQ · #3 Příspěvek od **ZdenekHQ** » 27 lis 2019, 14:38

Tolik EEPROM tam nebude, nebo jsou to blázni. Najdi tu malou, co je u procesoru, přehraj obsah do nové a vyměň. A pohlídej si verzi, ať sedí napájecí napětí a rychlost sběrnice.

josef_novak · #4 Příspěvek od **josef_novak** » 27 lis 2019, 16:59

Dík za odpovědi. S tím firmwarem to má logiku, nastavení by asi tolik nazabralo. Rozeberu ho, zjistím co je vedle procesoru a zkusím si sehnat nějaký levný bazmek na překopírování eeprom.
Akorát nevím, jak mám při shánění nové eeprom dodržet rychlost sběrnice? A jestli bych čirou náhodou nemohl dvoukilovou nahradit za čtyřkilovou?

#5 Příspěvek od **rnbw** » 27 lis 2019, 18:12

Firmware nikdy nie je v EEPROM, vzdy vo flash, tu konkretne v IC115 (MX25L6405DMI-12G).
Je to chassis LS23CFV, servisny manual existuje.

josef_novak · #6 Příspěvek od **josef_novak** » 23 led 2021, 15:06

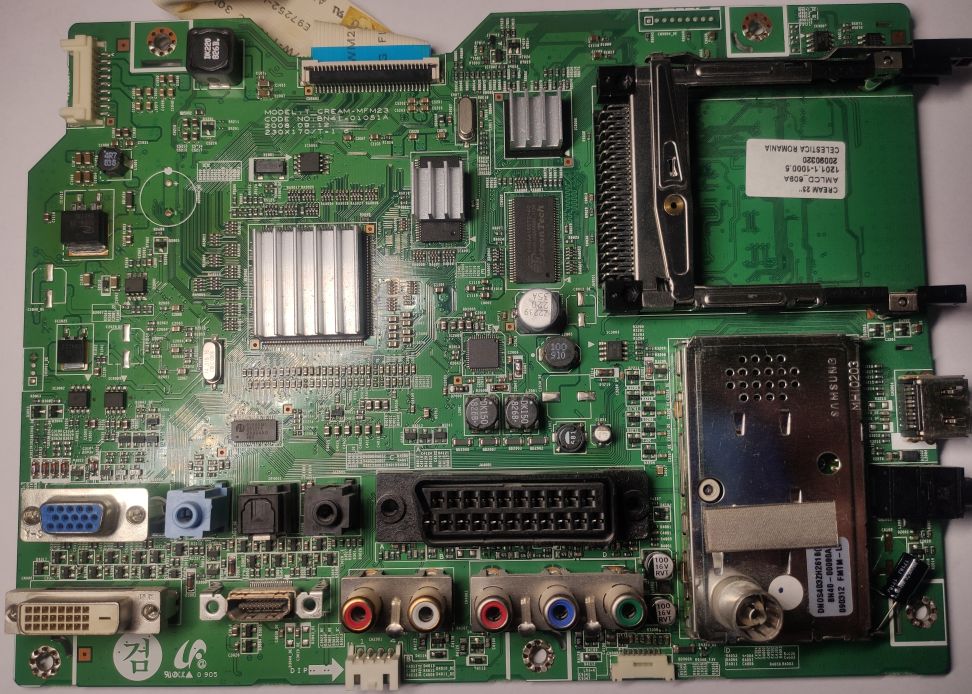

Konečně jsem se dokopal k rozebrání monitoru a je tam opravdu 5x eeprom. Servisní manuál, co je ke stažení, není k mému typu, protože ho mám i s analogovým a dvb-t tunerem.

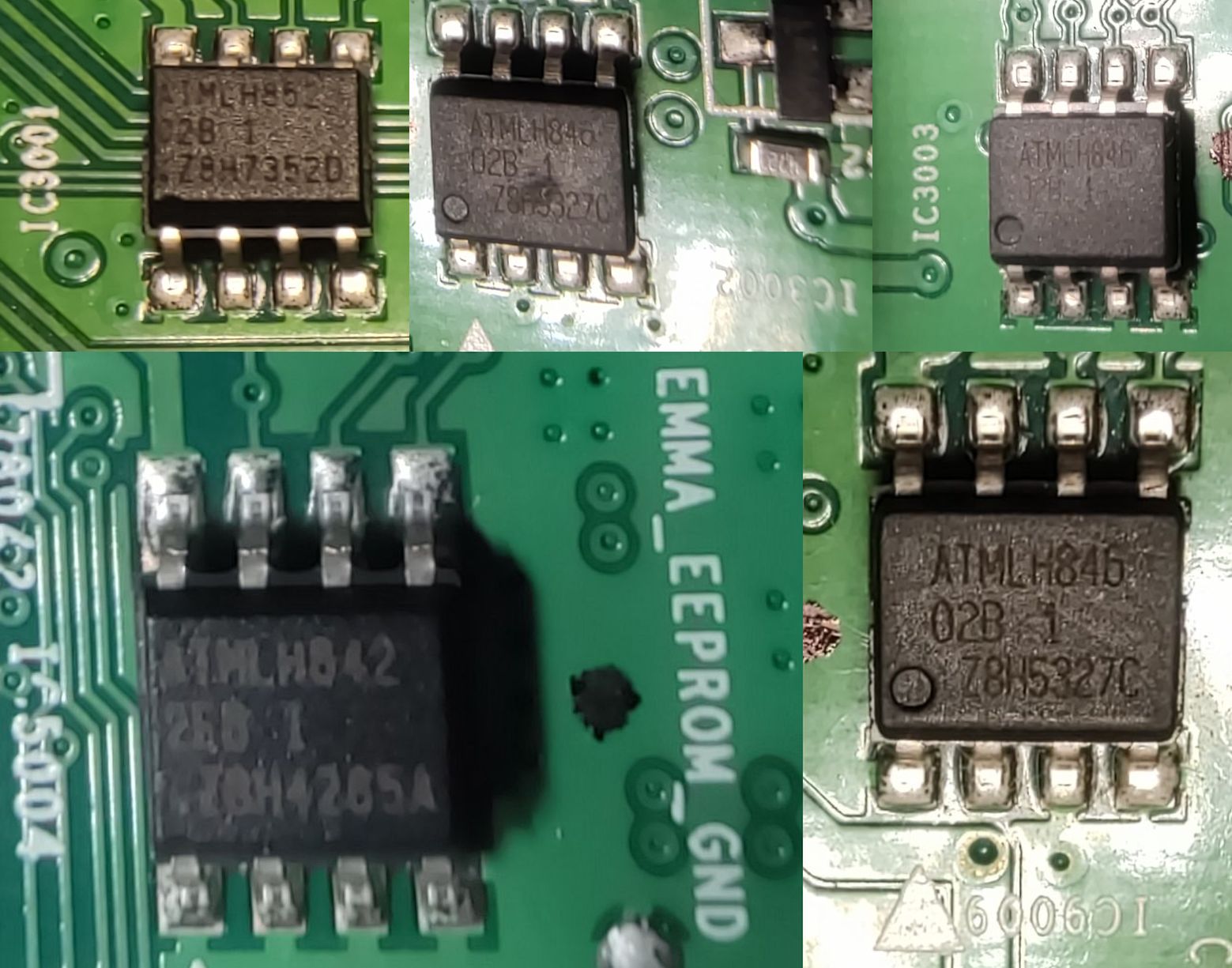

U IC3001 ATMLH852 je napsáno HDMI_EEPROM a u IC5004 ATMLH842 je EMMA_EEPROM. Podle označení ATMLH jsem našel ještě 3x ATMLH846.
Ke všem ATMLH jsem skoro nic nenašel, takže ani netuším, co jsou fyzicky zač.
A už vůbec netuším, ve které se nachází již zmíněné uložené nastavení (jas, kontrast atd.), které si po vypnutí nepamatuje.

Habesan · #7 Příspěvek od **Habesan** » 23 led 2021, 19:50

Ta čísla 842, 846 a 852 jsou rok a týden výroby.
Viz.: Strana 15
Ty, které mají v následujícím řádku 02B, jsou 24C04B.

Nejlépe se o tom přesvědčíš, když ji přečteš v programátoru.
U té EMMA_EPPROM si nejsem jistý, co vidím.
Snad 25B ?

josef_novak · #8 Příspěvek od **josef_novak** » 23 led 2021, 20:11

Dík moc Habesane, ta EMMA_EEPROM je 2EB a zbytek je teda 02B.

viz. níže

josef_novak · #9 Příspěvek od **josef_novak** » 23 led 2021, 20:56

Eepromku IC9009 (na tu jsem měl tip) jsem vypájel, ale zapomněl jsem, že mám k tomu programátoru i klips, tak jsem načetl všechny. IC3001 + IC3003 jsou podobné, IC3002 + IC9009 také, EMMA IC5004 je sice jiná, ale opět si nejsem jistý, do které se ukládá nastavení. Že by do IC5004?

josef_novak · #10 Příspěvek od **josef_novak** » 24 led 2021, 15:28

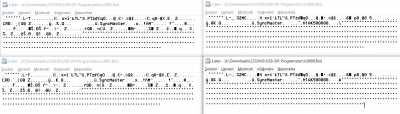

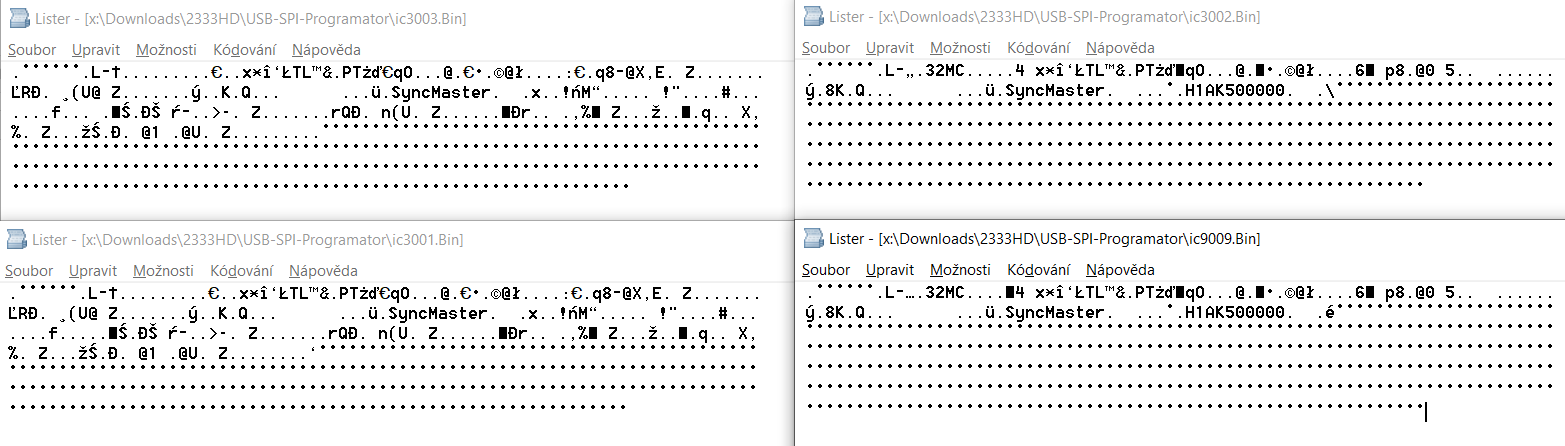

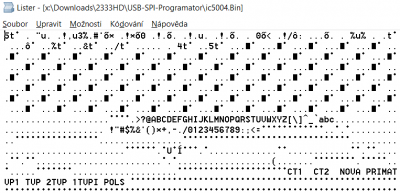

Zkusím tu dát i obrázky z těch eeprom, kdyby se to někomu nechtělo stahovat náplně, možná někoho trkne, kde by se to nastavení mohlo ukládat. V té IC5004 jsou vidět TV stanice, které byly uloženy z dvb-t tuneru. Prozatím 24C256 nemám, ale 24C04 mám.

Já jsem nikdy žádnou eeprom z monitoru neviděl.

Habesan · #11 Příspěvek od **Habesan** » 24 led 2021, 21:40

Jsi obeznámen s pojmem EDID ???
To budou ty malé u HDMI, DVI a VGA.

U té 24C256 vycházíš z předpokladu, že je vadná ?
Ale co když je něco špatně se signálem Write Protect ?

josef_novak · #12 Příspěvek od **josef_novak** » 25 led 2021, 09:38

Vycházel jsem trochu ze slov od ZdenkaHQ, kdy napsal, že "tolik EEPROM tam nebude, nebo jsou to blázni".
Teď mám díky tobě jasno, z těch malých eeprom se berou informace pro GPU, aby se tušilo, jaké rozlišení a barevná hloubka jsou na monitoru podporovány. Akorát jsem si myslel, že náplň pro DVI by mohla být shodná s HDMI, takhle to vypadá na starší kompatibilitu s VGA.
Samozřejmě že nevím, jestli je 24C256 vadná, jen to předpokládám, když si monitor po vypnutí nepamatuje nastavení.
Ten write protect vůbec netuším, jak zkontrolovat, ono už puštění v rozebraném stavu bude pro mě problém.
Nyní jsem chtěl počkat na objednané 24C256 a zkusil bych ji přehodit. Vím, že to není moc sofistikovaná dignostika problému, ale možná v té 24C256 může existovat blok, který je poškozený.

p32 · #13 Příspěvek od **p32** » 25 led 2021, 10:15

No, když už ji budeš měnit, tak ji prostě vytáhni a párkrát přečti a porovnej výsledky čtení. Potom tam můžeš prosté zkusit zapsat něco jiného a jestli to půjde, tak zase zpět ten vyčtený obsah. To by na její kontrolu snad mohlo stačit. :wink:

#14 Příspěvek od **rnbw** » 25 led 2021, 10:25

Habesan píše:Ale co když je něco špatně se signálem Write Protect ?

Nikdy som nevidel, ze by sa tento signal pouzival. Vzdy to bolo zapojene natvrdo.

houmr · #15 Příspěvek od **houmr** » 25 led 2021, 13:38

Sice to není o EPROM, ale nedá mi to nezeptat se - jakým způsobem se to nastavení zapomíná - cca pod 20 minutách od poslední manipulace ?
Měl jsem tady stejný monitor, který se tak choval. Stačilo provést tovární nastavení a zvolit "doma". Fígl byl v tom, že to tovární nastavení se nabízelo jen když byl monitor přepnutý na televizní tuner. Při aktivním PC nebo HDMI vstupu se tovární nastaven provést nepodařilo.
