Zdravím

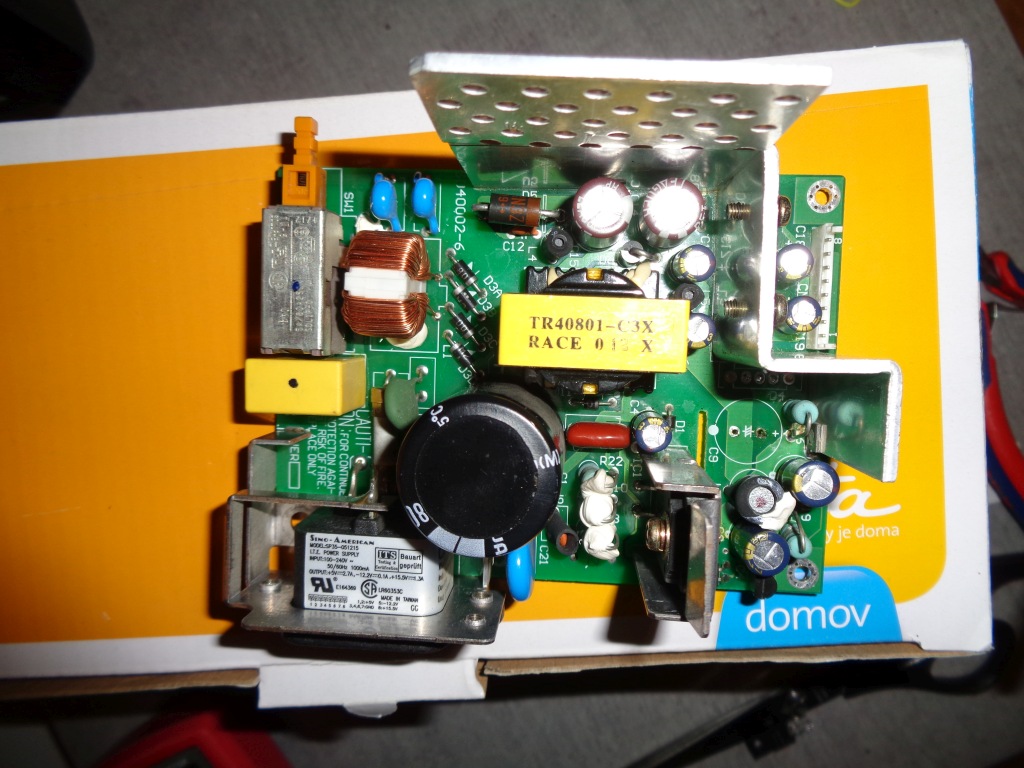

Skener mi zacal pocas skenovania mrznut, vzdy sa musel vypnut a znovu zapnut, neskôr uz nesiel spustit vôbec. Je tam tento spínaný zdroj:
http://shtengel.com/gleb/Nikon_4000_500 ... supply.htm
Žiadnu schému k zdroju nemám ani neviem dohladať, ale popravde moc súčiastok tam nie je.
Vetva +15V je v poriadku. Ale na ostatných pinoch kde má byť -12V a +5V napätie skáče od 1,5V po 3V.
Vymenil som všetky elyty okrem veľkého 400V. Tiež som vymenil STRW6756 podľa rady v linku ale tiež bez úspechu.
Po spustení zdroja počuť pravidelné cvakanie , ale nič elektromechanicke tam nie je.
Na 15V fungujucej vetve je regulator napätia SK3150J, na 12V SK3120F.
Ako vidíte som len obyčajný menič súčiastok samouk, ak máte pre mňa cenné rady, vopred ďakujem.
Spínaný zdroj pre skener Nikon Coolscan 4000ED
Moderátor: Moderátoři
Tie súčiastky, ktoré si označil ako SK3120F a SK3150J, ak majú 5 vývodov, tak sú to potom regulátory od fy. SANKEN a 3120F spadajú pod skupinu tzv. Dropper type s označením SI-3000F. Ak funguje 15V vetva, tak je pravdepodobné, že ten 3150J je v poriadku a problém by mohol byť na -12V vetve, alebo na 5V vetve, ale z tých obrázkov zdroja nie je vidieť, ako sa tých 5V tvorí, to je nutné vysledovať na plošáku. Takže SK3120F je v skutočnosti SI-3120F (ak je teda s 5-timi vývodmi) a SK3150J je SI-3150J, ten patrí do skupiny SI-3000J a to sú "5-Terminal, Multi-Function, Full-Mold, Low Dropout Voltage Dropper Type"

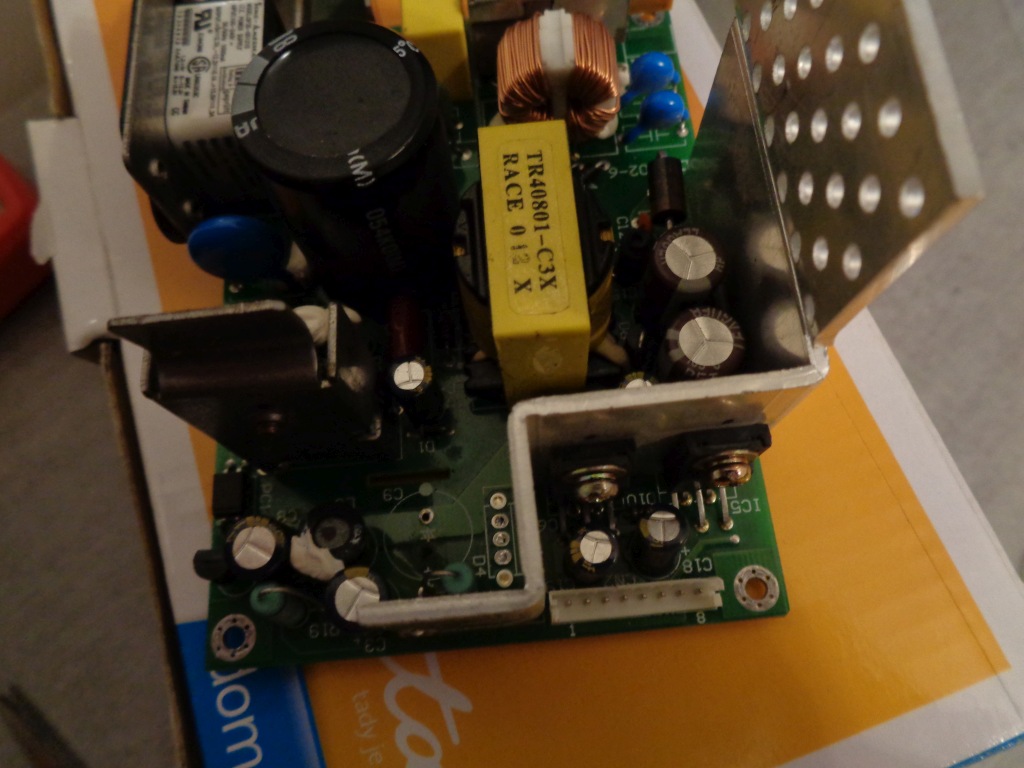

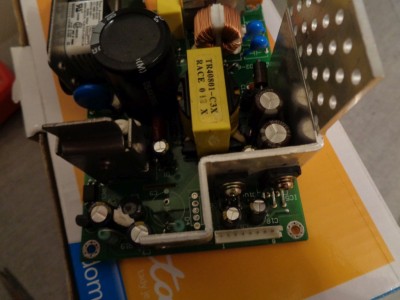

. Ešte tam je optočlen, pravdepodobne aj 431-tka ... aj tie môžu mať problém, alebo odpory v ich zapojení.... Takže ak je možné, tak lepšie nafoť priestor s regulátormi, popr. aj celý sekundár a aj z druhej strany - teda ak chceš pomôcť viac.
Existujú súčiasky aj typu - ako si uviedol SK3120, ale to sú výrobky fy. Thompson comp. a sú to diódy a nie v púzdrach izol. TO220.
Nakoniec aj ten STR-W6756 je od fy. SANKEN .... a zdroj by mal fungovať aj s odpojeným konektorom na sekundári ....
P.S. Na chladiči tých regulátorov je ešte "niečo" v púzdre TO220, čo to je?
Stefan 31
. Ešte tam je optočlen, pravdepodobne aj 431-tka ... aj tie môžu mať problém, alebo odpory v ich zapojení.... Takže ak je možné, tak lepšie nafoť priestor s regulátormi, popr. aj celý sekundár a aj z druhej strany - teda ak chceš pomôcť viac.
Existujú súčiasky aj typu - ako si uviedol SK3120, ale to sú výrobky fy. Thompson comp. a sú to diódy a nie v púzdrach izol. TO220.
Nakoniec aj ten STR-W6756 je od fy. SANKEN .... a zdroj by mal fungovať aj s odpojeným konektorom na sekundári ....
P.S. Na chladiči tých regulátorov je ešte "niečo" v púzdre TO220, čo to je?
Stefan 31
Páni, dakujem zatial za vsetky rady.

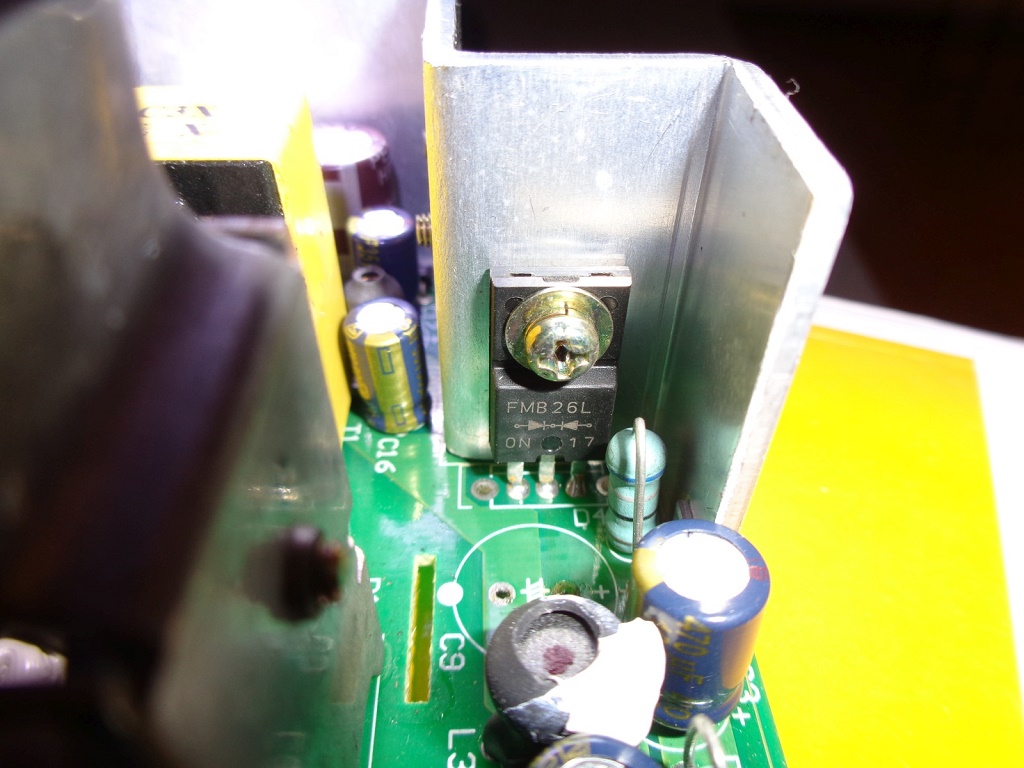

Dostanem sa k tomu vždy až večer, ale práve ako píše Štefan31 najväčšie podozrenie mám na to niečo v púzdre TO220, je to schované za kondikom a ten bude muset ist von aby som to odskrutkoval. Myslím že na puzdre bolo nakreslene že su to dve diody proti sebe. Večer to pozrem nafotím a dam sem.
Dostanem sa k tomu vždy až večer, ale práve ako píše Štefan31 najväčšie podozrenie mám na to niečo v púzdre TO220, je to schované za kondikom a ten bude muset ist von aby som to odskrutkoval. Myslím že na puzdre bolo nakreslene že su to dve diody proti sebe. Večer to pozrem nafotím a dam sem.

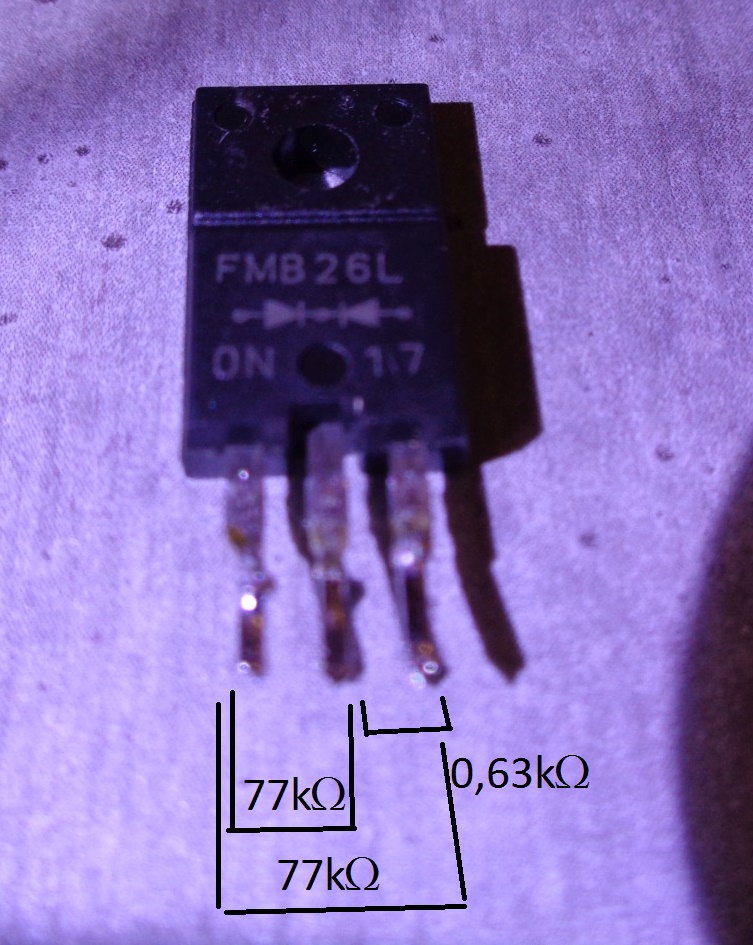

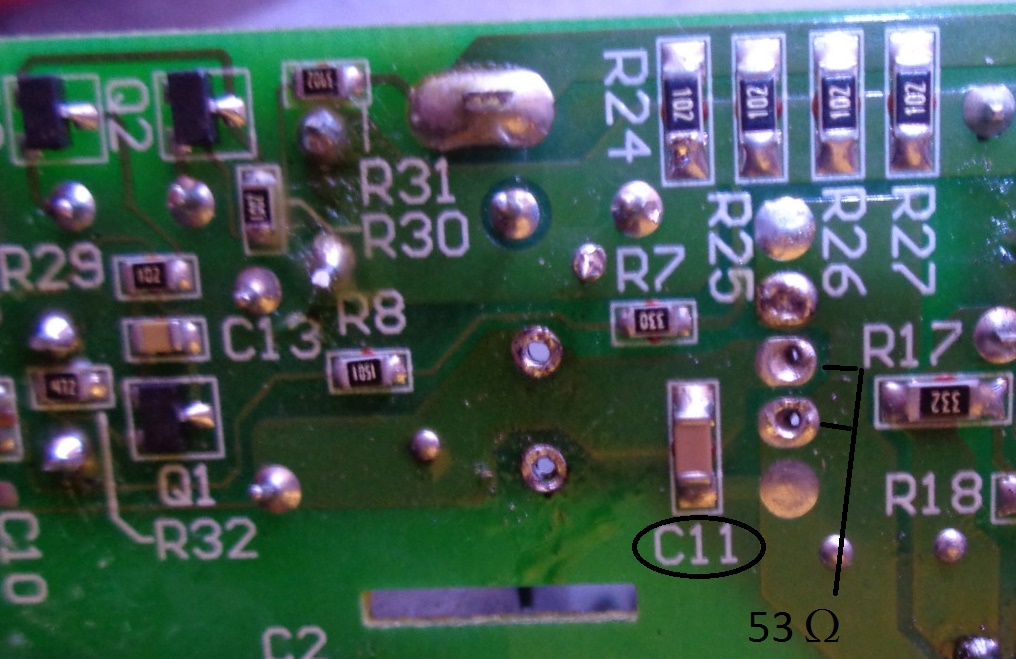

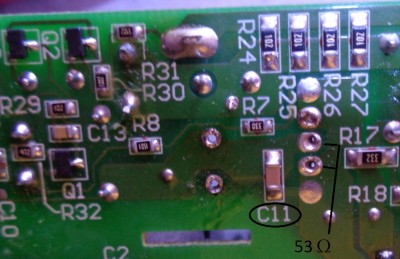

Takže na základe merania diód... podozrivá súčiastka FMB26L (60V Schottky Barrier Diode). Zapojená v obvode (merák režim dioda) hlasil skrat v každom smere, mimo obvodu (merák režim dioda) nič uplne mrtve. Tak som aspon nameral odpory viď. obrazok. Nejaké čudné správanie. Keď som premeral na skrat plôšky kde bola táto súčiastka nameral som tam len 53Ω. Jediná súčiastka je tam ten smd kondik, ako by bol čiastočne prerazený, čo hovoríte?
