Stabilizátor MIC29752WWT - fake?

[pdp7]

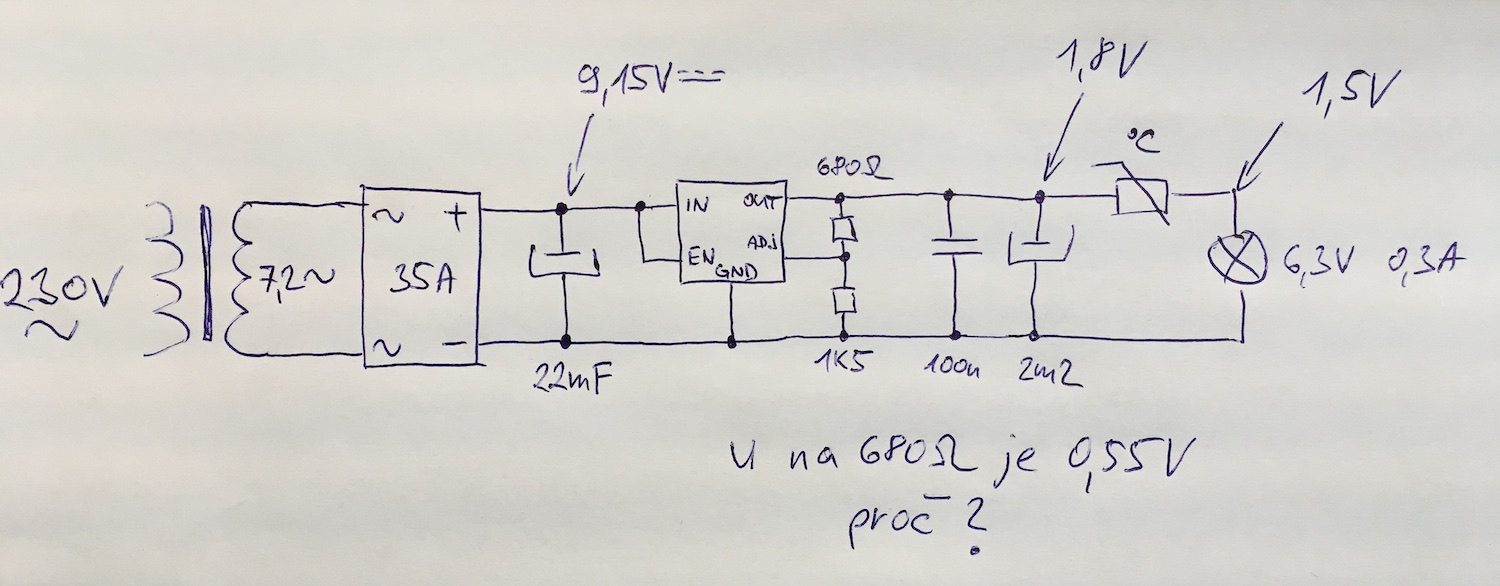

Koupil jsem na farnellu tento stabik za 350,- a opět problém. Na výstupu je o hodně nižší napětí než má být. Referenční napětí má být 1,24V podle datasheetu já tam ovšem naměřím jen 0,55V. Na vstupu je 9V, odporovým děličem mám nastaveno 4V na výstup.
datašit zde: https://cz.mouser.com/datasheet/2/268/m ... 779100.pdf

[lesana87]

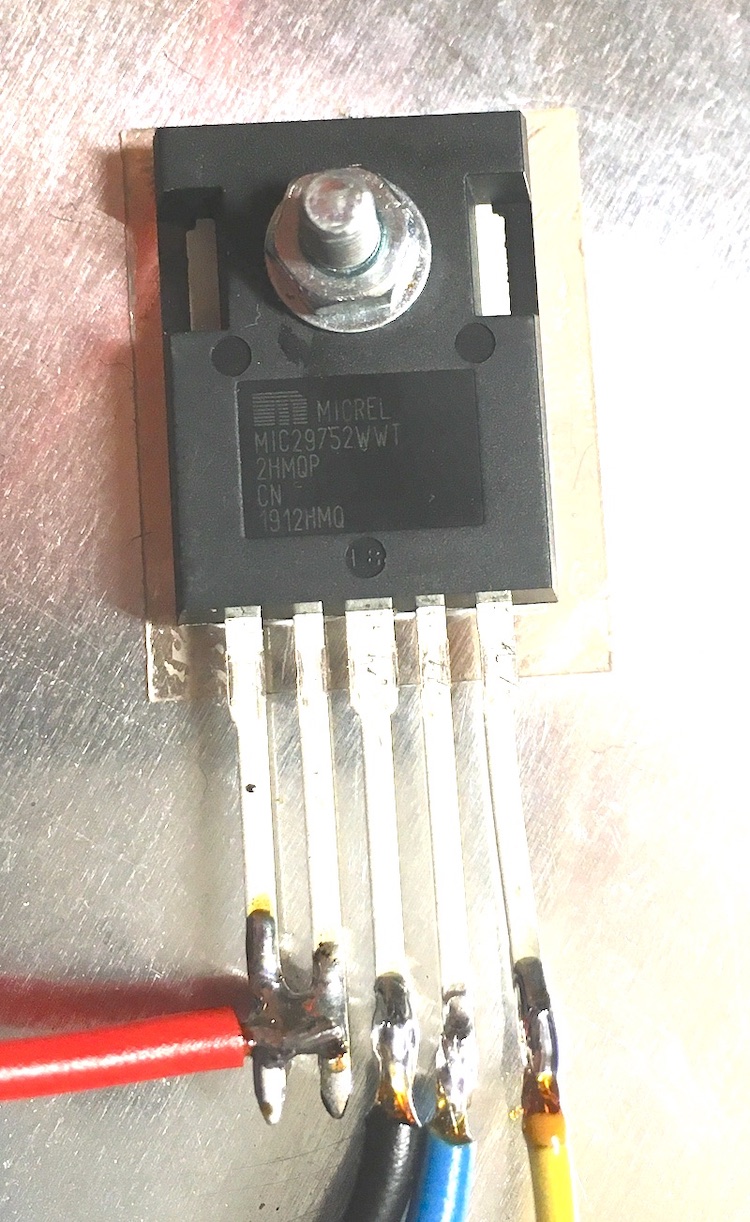

Už zase? Dej sem fotku toho bastlu.

[pdp7]

No když to pomůže

[jezevec]

Spínaný stabilizátory nemůžou mít kilometrový přívody. V datasheetu je určitě vzorová DPS.

[masar]

U na 680Ω je 0,55V...proč?

To je přece v pořádku, když uvážím dolní hranici Uref a chybu měření.

edit: a...to jsem se přehlídl. Mea culpa...

[pdp7]

Spínaný stabilizátor? Vzorová DPS? Toto je lineární stabilizátor tudíž něco jako 78xx a takové mi vždycky fungovali nikdy jsem s nima problém neměl. Tohle mám v ruce poprvé tak se tady ptám. Ty kilometrové dráty mají tak 10cm aby bylo jasno. Už dvakrát jsem dělal DPS jako na hotovo a ukázalo se, že to nefachčí nechci to absolvovat po třetí. Proto dělám na začátku takový bastl než to bude mít konečnou podobu. Dyť při vývoji je tohle naprosto běžné nebo ne?

[procesor]

Ako to máš zapojené, tak to aj v poriadku funguje.
Namiesto 680R daj ± 3,0kΩ bez zohľadnenia vstupného prúdu do ADJ.
Pre správnu činnosť obvodu by sa mal zaťažiť minimálne prúdom 10mA a na to použiť práve tie "inkriminované" nastavovacie rezistory.

[pdp7]

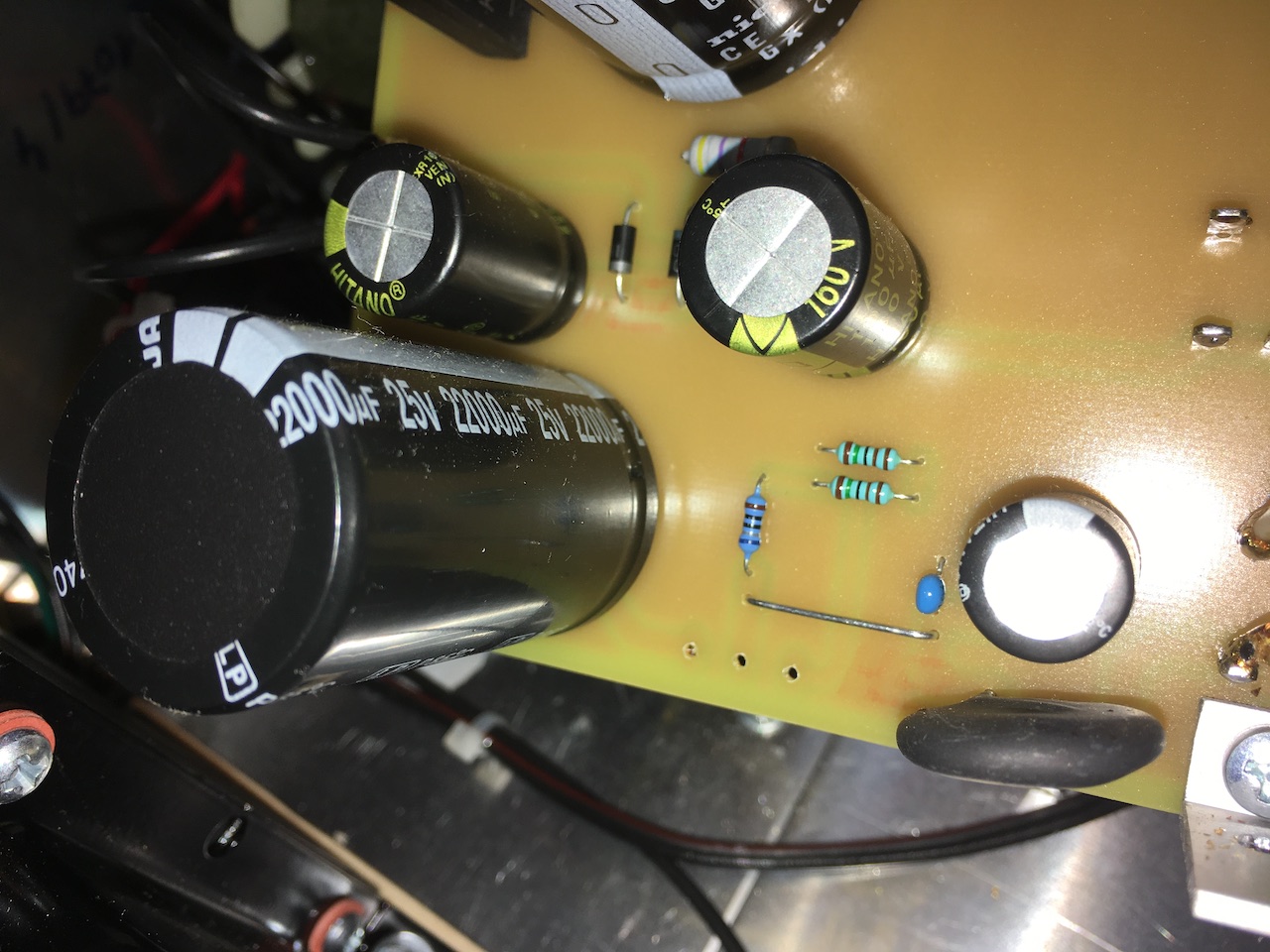

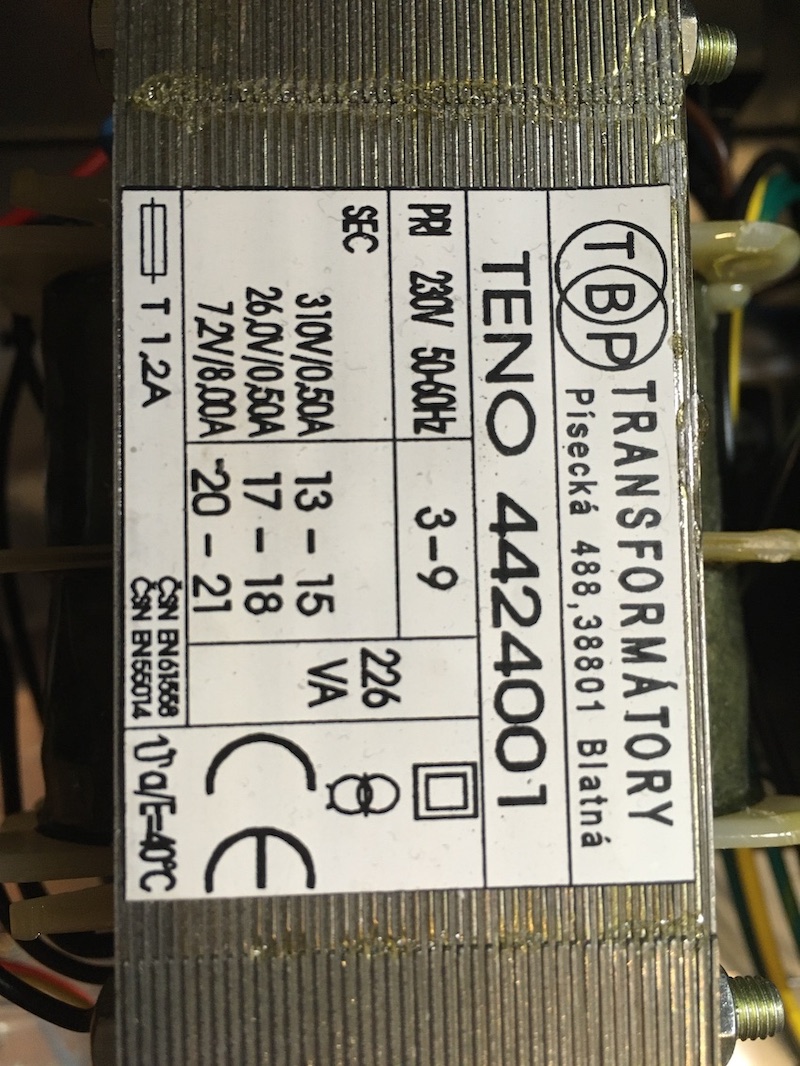

Dělám to jako zdroj pro žhavení elektronek v zesilovači, kde je to společně se zdrojem předpětí pro mřížky a zdrojem anodového napětí na jedné společné desce. Desky dělám už leta fotocestou, doprasené to nemám a pájet umím. Zřejmně jsem asi vyhodil 3 kila oknem.

[pdp7]

Ako to máš zapojené, tak to aj v poriadku funguje.
Namiesto 680R daj ± 3,0kΩ bez zohľadnenia vstupného prúdu do ADJ.

Tohle nechápu, můžu se zeptat jak si k tomu došel?

[lesana87]

Vref 1,24V není mezi pinama OUT a ADJ jako třeba u LM317, ale mezi ADJ a GND. Takže máš ty odpory přehozený.

[jezevec]

Ty odpory v děliči máš obráceně.

[procesor]

Referencia 1,25V je predsa medzi ADJ a GND.
Tam daj cca 82Ω a medzi ADJ a OUT daj R=2,75V/(1,25V/82Ω)....t.j asi 180Ω

[pdp7]

Děkuji pánové, sypu si popel na hlavu máte pravdu.

[breta1]

Poděkuj dámě, ta s tím přišla první

[procesor]

Pre to minimálne zaťaženie stabilizátora pre 4V výstup je optimum rezistorov 120Ω a 270Ω
