Bluetooth adapter BT350

Zpráva

dred · #1 Příspěvek od **dred** » 15 pro 2019, 15:24

Zdravíčko všetkým prajem.
Skúsim sa opýtať aj tu.. Mám BT adaptér a výstup ide len MONO - sú spojené výstupy L a R vo vnútri. Chcel by som sa dozvedieť, či je to použitým čipom - jeho identifikáciu gúgel nezvládol (ja tiež nie :lol:

) alebo to len výrobca nedotiahol do zdárneho konca. Všade totiž píšu, že je to STEREO...

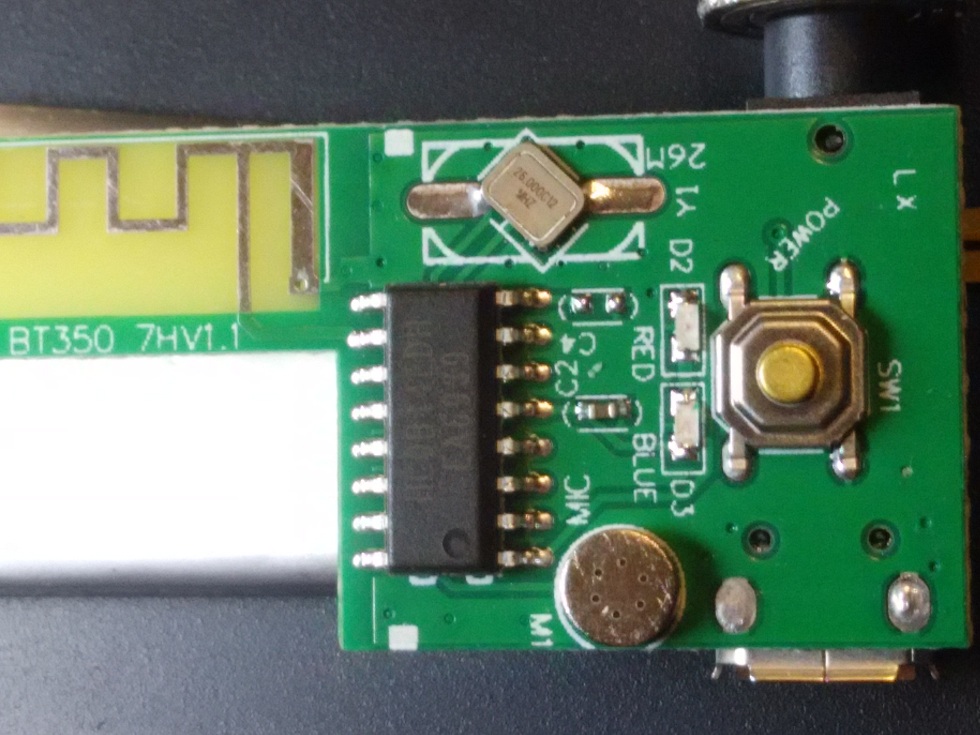

viac na fotkách...
To, že je to nejaké lacné zariadenie prosím neriešte. Kúpil som to len na skúšku ako zábavku pre dietky, aby sa mi doma nevŕtali v technike

#2 Příspěvek od **ok1hga** » 15 pro 2019, 16:29

vyfoť tu celou desku i z druhé strany . . .
ale vypadá to na BT handsfree k telefonu, má to mikrofon
a to opravdu stereo být nemusí . . .

dred · #3 Příspěvek od **dred** » 15 pro 2019, 16:45

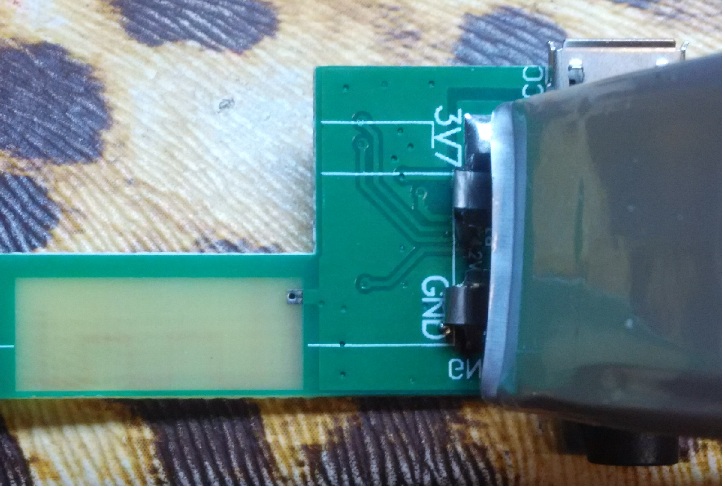

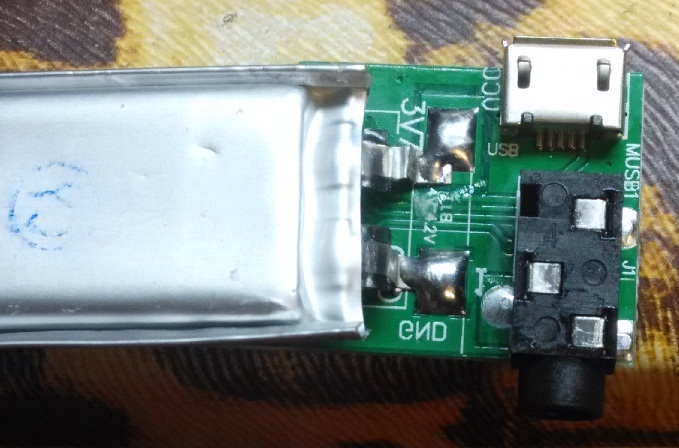

uvidíme či to pomôže.. musel som to na dve...zavadzia bateria.

dred · #4 Příspěvek od **dred** » 15 pro 2019, 16:50

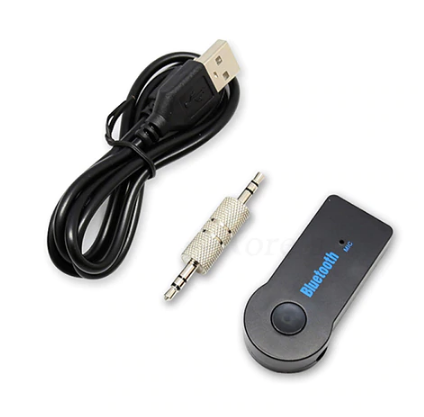

pôvodne je to k autorádiu do aux vstupu " Roreta AUX 3.5mm Jack Bluetooth Receiver Car Wireless Adapter Handsfree Call Bluetooth Adapter Transmitter Auto Music Receiver "
link

lesana87 · #5 Příspěvek od **lesana87** » 15 pro 2019, 17:33

Vypadá to, že z jacku jdou dvě cestičky, asi někam na piny 13-16 toho integráče. To bych tělo propípnout, vidět pod něj není.

#6 Příspěvek od **ok1hga** » 15 pro 2019, 17:47

dred píše:link

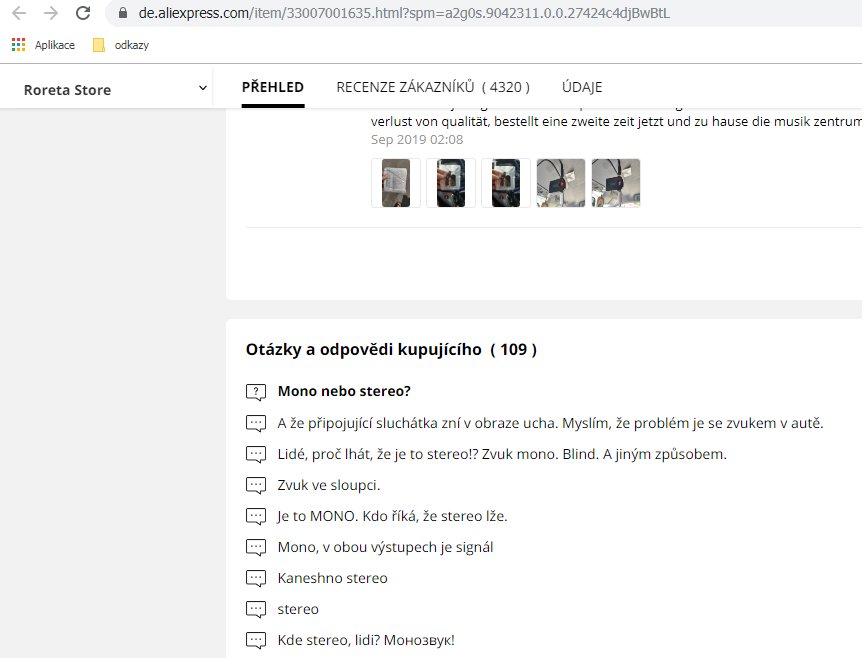

a podíval jsi se do ohlasů dole ?
. . . taky se tam ptají jestli je to stereo.

dred · #7 Příspěvek od **dred** » 15 pro 2019, 18:10

Večer odpájkujem konektor, uvidím kam to vedie....možno rovno do koša :lol:

ok1hga - a možno majú vo výrobe dve verzie....lebo každý píše ináč :lol:

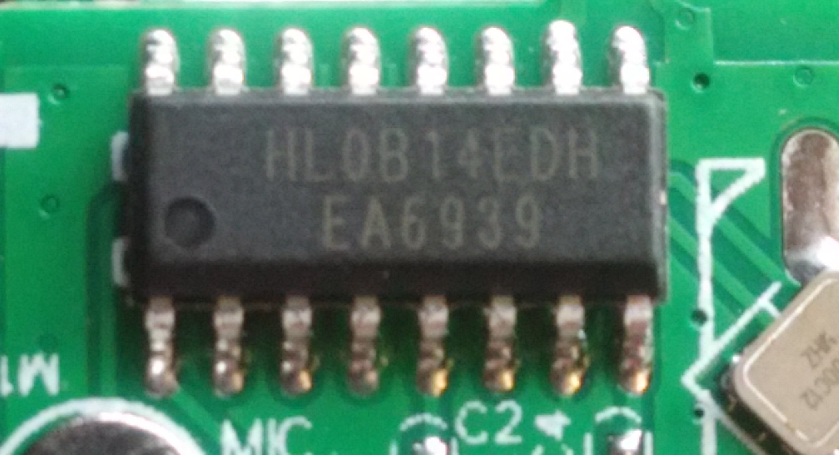

Škoda že sa nedá dohľadať ten IO...

#8 Příspěvek od **masar** » 15 pro 2019, 18:58

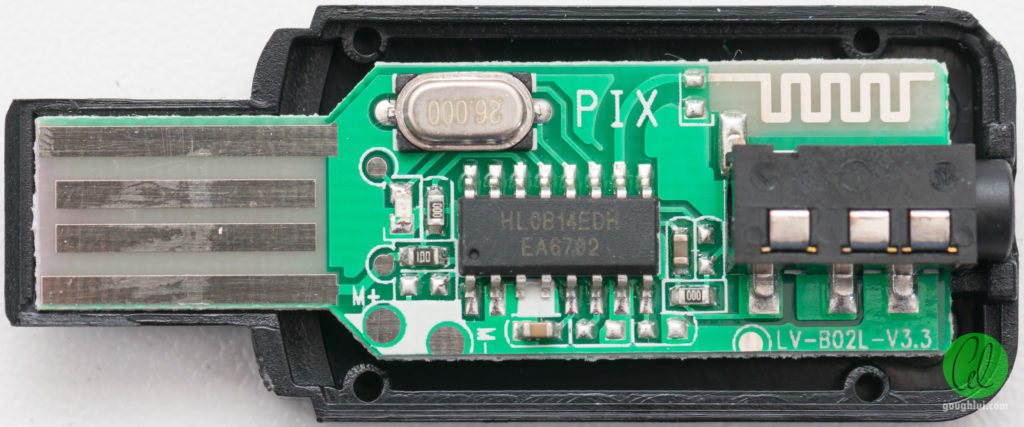

IO na tomto modulu má podobný pinout:
Obrázek

Zkus to porovnat.
:wink:

dred · #9 Příspěvek od **dred** » 16 pro 2019, 07:27

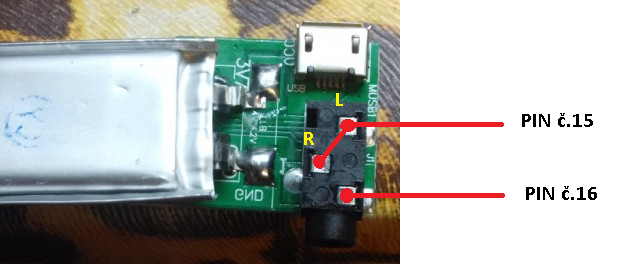

masar - dík... Zapojenie IC pinov 15 a 16 sú cez kondenzátory na OUT L,R.
V mojom prípade ušetrili kondenzátory a zapojili to takto, bez GND -

lesana87 · #10 Příspěvek od **lesana87** » 16 pro 2019, 07:39

Ten třetí pin jacku není nikam zapojený? Takhle by to přece moc nehrálo, ven by šel jen rozdíl mezi L a R.

dred · #11 Příspěvek od **dred** » 16 pro 2019, 08:44

Doplnil som obrázok...
IC má zrejme výstupy "posunuté" o 180°, tak že ide v podstate do mostíka.
Všimol som si u viacerých "moderných" štvornásobných zosilňovačov (IC), že majú dva vstupy neinvert. a dva invert. pre jednoduchšie zapojenia do mostu.

Skúsim to pripojiť k dvojkanálovému osciloskopu...ako to z toho leze pri sínuse.

dred · #12 Příspěvek od **dred** » 16 pro 2019, 11:00

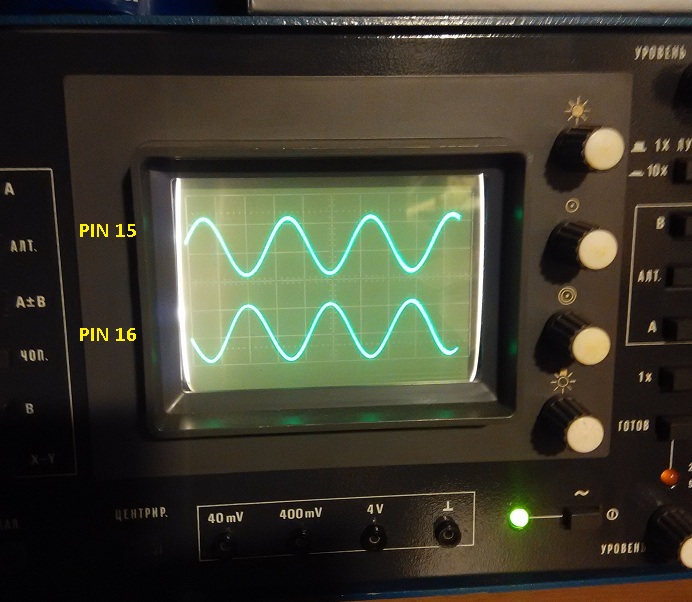

... Tak oscilo-škopkovanie prebehlo úspešne, záver merania - IC je MONO

Výstupy na pinoch 15 a 16 sú fázovo otočené pre dosiahnutie vyššej výstupnej úrovne (most) , ale len JEDEN kanál (teda pokiaľ ešte nie je na niektorých iných dvoch pinoch výstup druhého kanála - to už skúmať,prípadne prerábať bez DS nejdem, mám iný - stereo modul a žívot je krátky :lol:

)

#13 Příspěvek od **masar** » 16 pro 2019, 11:05

dred píše:...(teda pokiaľ ešte nie je na niektorých iných dvoch pinoch výstup druhého kanála - to už skúmať,prípadne prerábať bez DS nejdem...

Jasně, to bys musel přemísťovat sondu na jiné piny...
:wink:

dred · #14 Příspěvek od **dred** » 16 pro 2019, 11:20

Hmm... to som prakticky previedol, ale výstupný signál som už nikde nenameral. Možno je nejakým "módom" (ukostrením/uplusením niektorého pinu) prepnutý na MONO a ďaľšie výstupy nemusia byť aktívne....
Môže byť, že zrušením tohto módu sa aktívne výstupy zmenia na STEREO...ale bez datašitu je ťažko skúmať výrobcove zámery.

sollers · #15 Příspěvek od **sollers** » 16 pro 2019, 16:06

tu je rovnaký chip : https://goughlui.com/2019/11/17/tested- ... 7x-rx-163/
