Jednoduchý regulátor otáček s STM32F103

[Dave001]

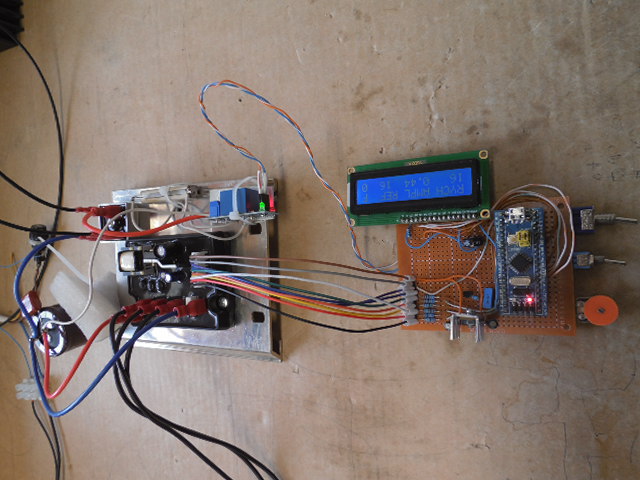

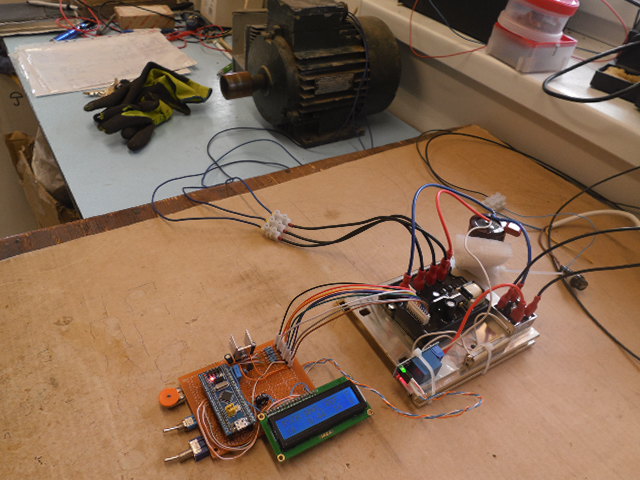

Regulátor 3F asynchronního motoru s deskou STM32F103 a modulem TM-03C.
STM32F103 obsahuje hardwarový deadtime a bezpečné odpojení výstupů při BREAK.

TM-03C má galvanicky oddělený výstup od vstupů, takže konstrukce je dost jednoduchá. Bohužel jsem nenašel žádnou dokumentaci od tohoto obvodu, akorát pinout toho konektoru. Zatim je tam ochrana pouze shunt rezistorem proti zkratu.

PWM 5khz
Deadtime 4.2 uS.
U/F = konst.
