Rád bych Vám touto cestou představil modul korekčního zesilovače JMKZ 2C19.
Před lety jsem se Tady dočetl jak je naprosto nevhodné a morálně pokleslé pokoušet se původní mizerné korekční obvody nahrazovat stejně mizerným obvodem LM1063N.
Bral jsem to jako fakt a snažil se smířit s faktem, že buď si zvyknu na syčení a nepřirozené průběhy hlasitosti, korekcí a uši trhající sykavky při poslouchání hovoru, nebo musím do přijímače sehnat tandemové potenciometry přesoustružit je a pokusit se někam umístit nový korekční zesilovač, který bych musel někde okopírovat. Pak jsem se odvážil koupit za 90 Kč onen proklínaný obvod a zjisti, že to vůbec není zlé.
Mezi hlavní klady mé konstrukce patří:
- odšumění korekcí (zkoušeno na třech kusech IO šum je slyšet tehdy pokud by vám signál vyrazil bubínek)
- příjemnější celkový zvuk
- lepší průběh hlasitosti (u originálu mizerné a u inovace s potenciometrem E přímo tragické)
- modul pasuje do přijímače a není třeba jej nijak nezvratně předělávat. Pouze z důvodu značně odlišného zapojení potenciometrů jsem nakonec zvolil samostatné propojení plochým vodičem.
- dle mého testování se žádný parametr nezhorší.
- jednoduchost a cenová dostupnost.
Postup instalace:
- demontujeme oba původní muduly J a K
- nový modul vložíme do slotu pro modul K v opačném smyslu než původní
- modul J neosazujeme
- přívodní konektor se signálem připojíme přímo do modulu JMZK2C19
- dvou pinový konektor zapojíme na pozici 11 modulu J
- odpojíme a označíme původní vodiče potenciometrů jak je na obr.
- plochým kablíkem o 6-ti vodičích nově propojíme potenciometry
- modul připevníme plastovým držákem původně pro modul J otočeným o 180°
Na desce plošného spoje jsou označeny řídící vstupy stejně tak místo konektoru, který osobně neosazuji kdo chce může využít některé původní vodiče.
Konstrukce samozřejmě využívá klasické zapojení z datascheetu stejně tak hodnoty jsou použity převážně z typického zapojení. Výstupní oddělovací kondenzátory jsem ponechal ikdyž by tam být nemusely ovšem na koncích jsou 200n svitky v různé kondici. Hodnoty kondenzátorů Ct a Cb ovlivňující charakteristiku nechám na každém z Vás výchozí hodnoty jsou 390n a 10n osobně jsem zvolil 22n a 150n (vychází z ofic. charky).

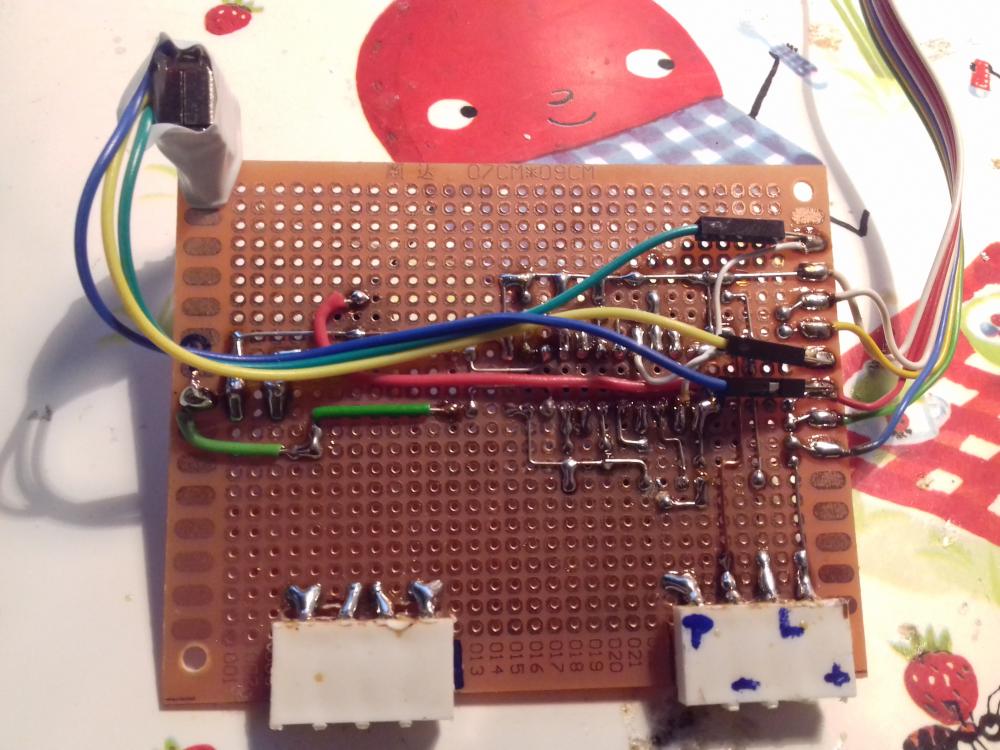

Celá konstrukce prošla jak ověřovacím zapojením tak několika evolucemi než jsem přistoupil ke zveřejnění.
Přikládám návrh v Eagle a PDF plošného spoje ( tiskárna + odlakovač + chlorid železitý = plošný spoj)
Nepředpokládám, že by to někdo chtěl zkoušet stavět, spíše rovnou kritiku od stolu.
Řešení samozřejmě neodpovídá standardům zdejších profesionálů.
Na případné dotazy rád odpovím.
Tesla 820 korekce - instantní návod
Moderátor: Moderátoři
Tesla 820 korekce - instantní návod
- Přílohy
-

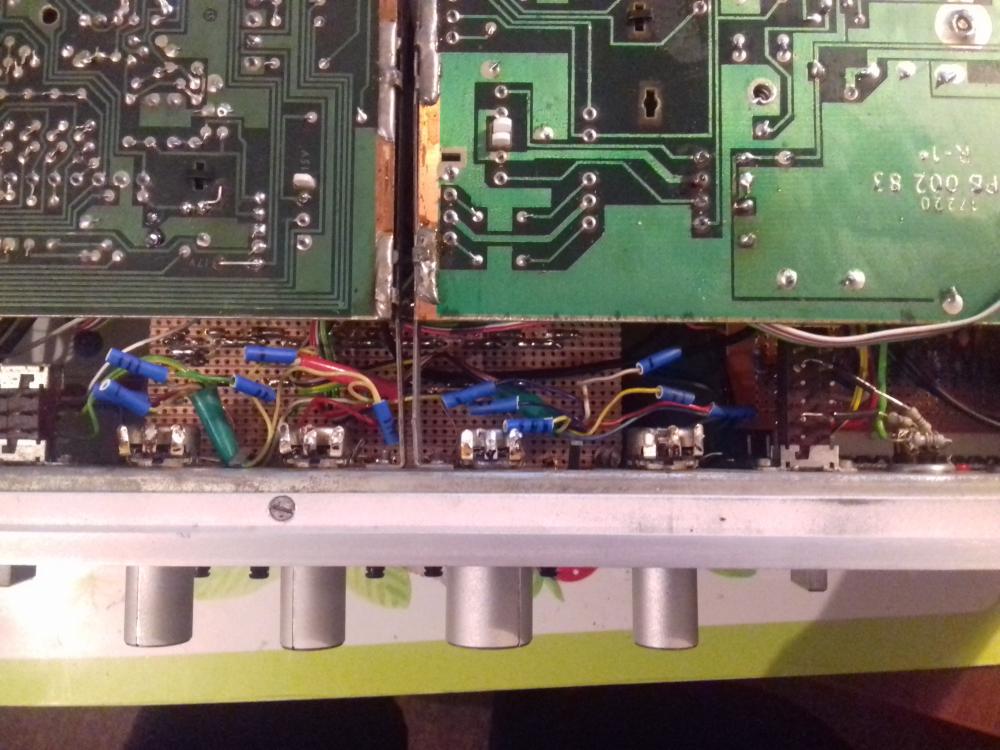

- instalováno
-
- instalováno
-

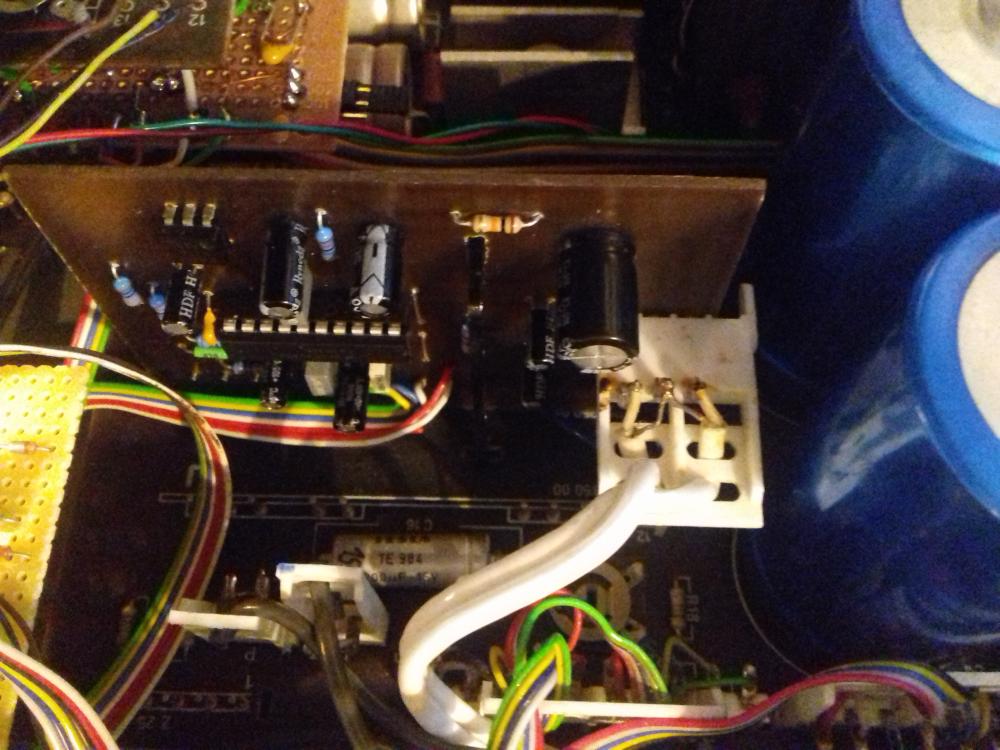

- zezadu
-

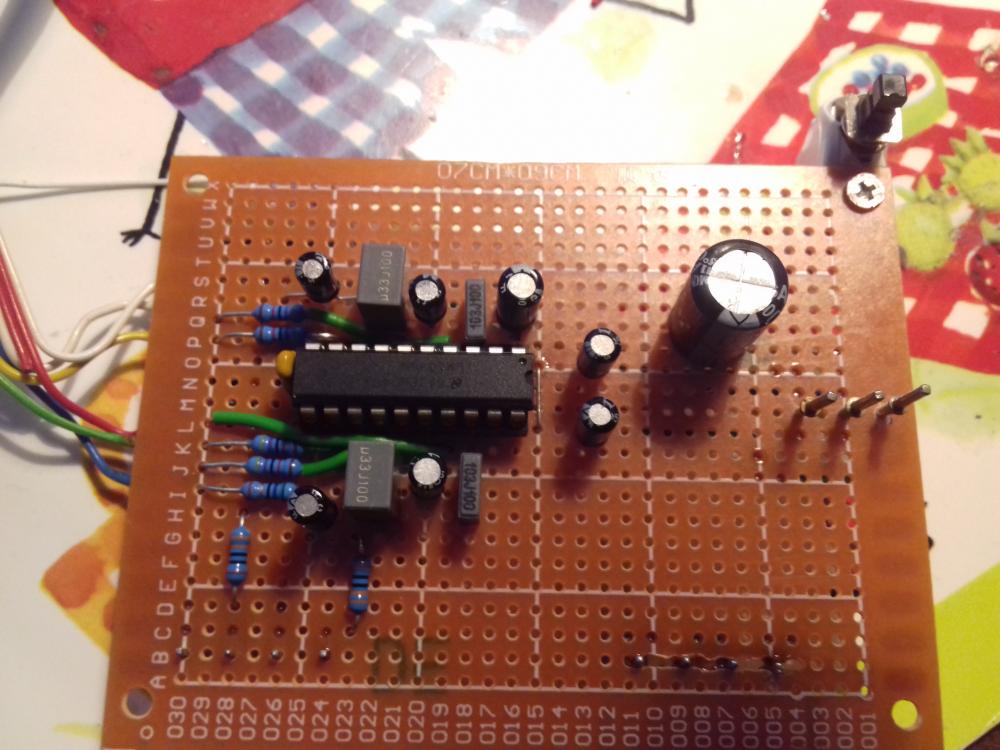

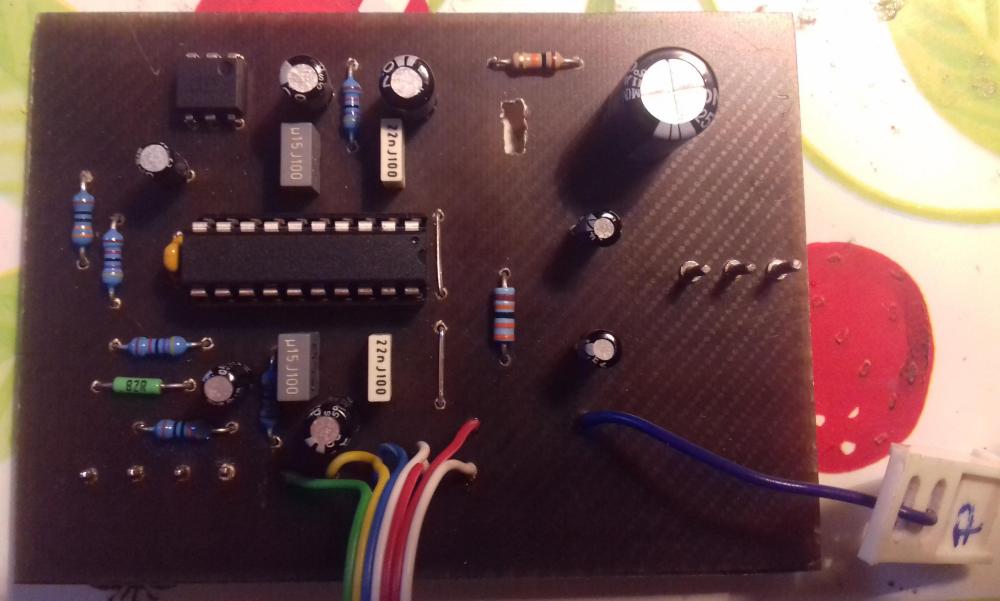

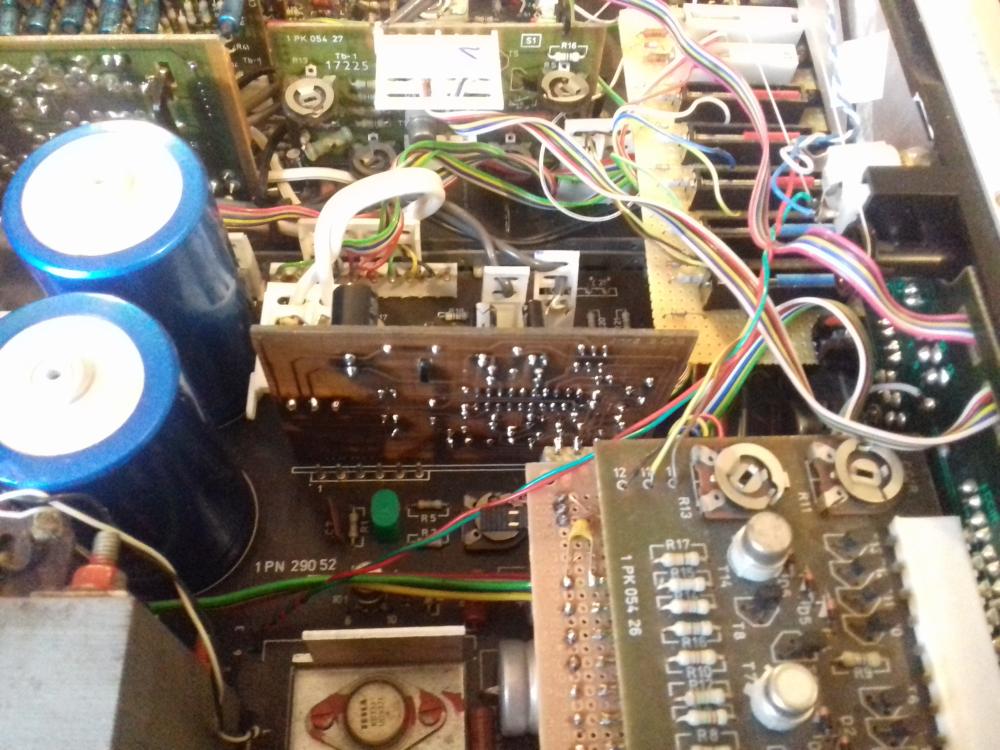

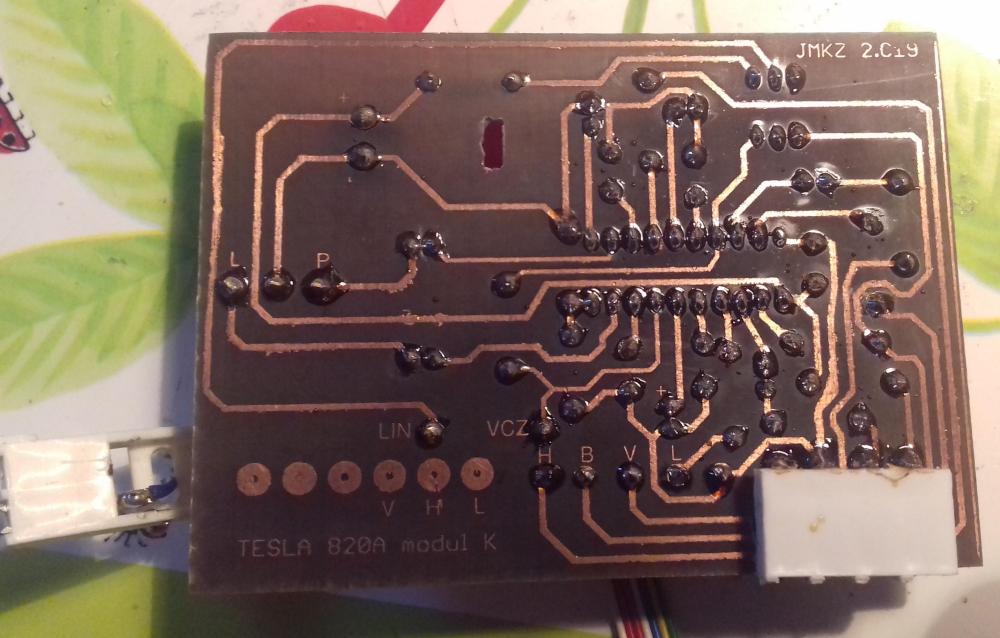

- finál osazený
Montáž a podklady
- Přílohy
-
Eagle.rar- Kdo chce nechť vylepší
- (32.94 KiB) Staženo 1095 x
-
JMKZ_2C19.pdf- Vytisknout na papír z časopisu a obtisknout
- (26.75 KiB) Staženo 1215 x
-

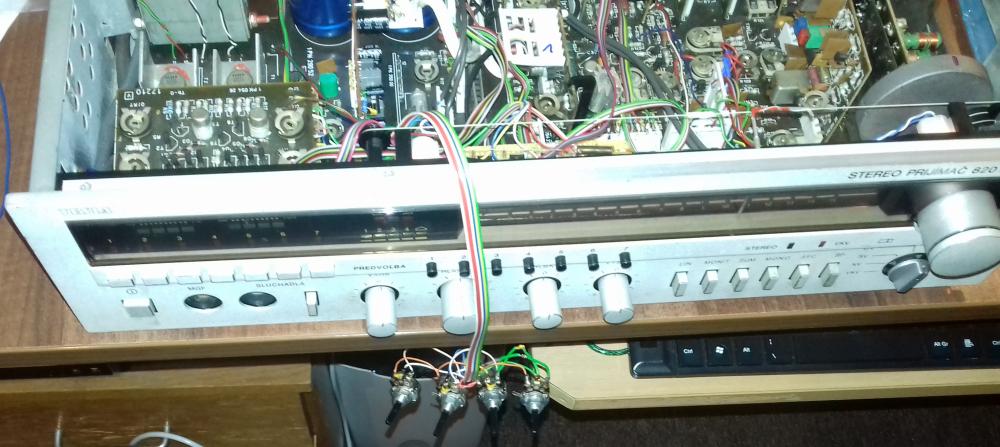

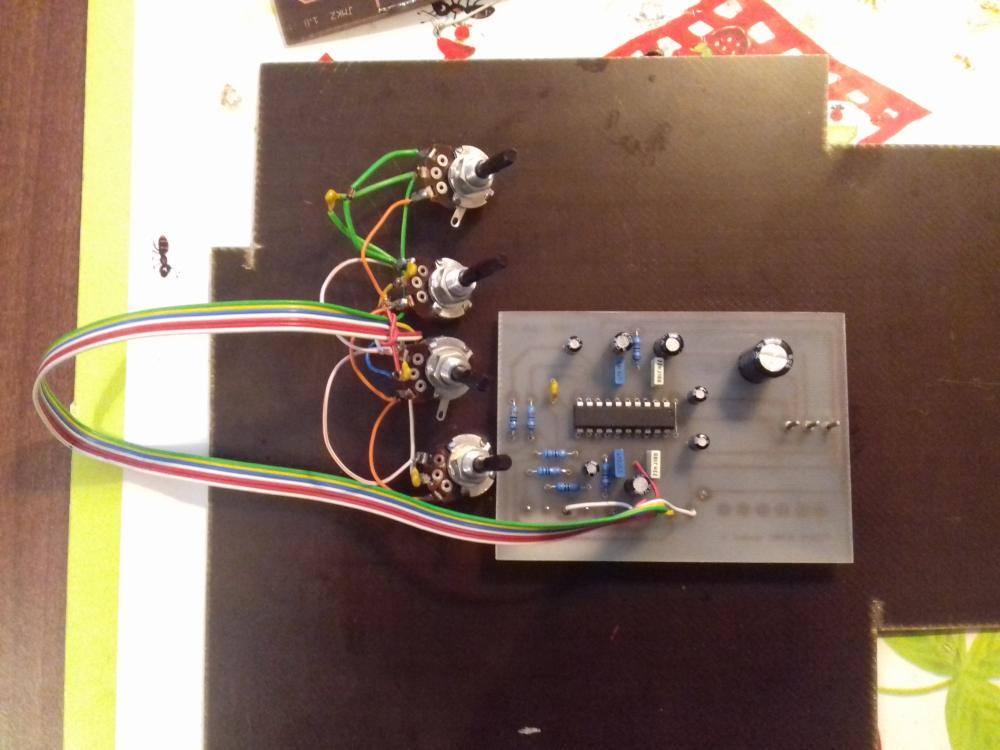

- Zapojeno
-

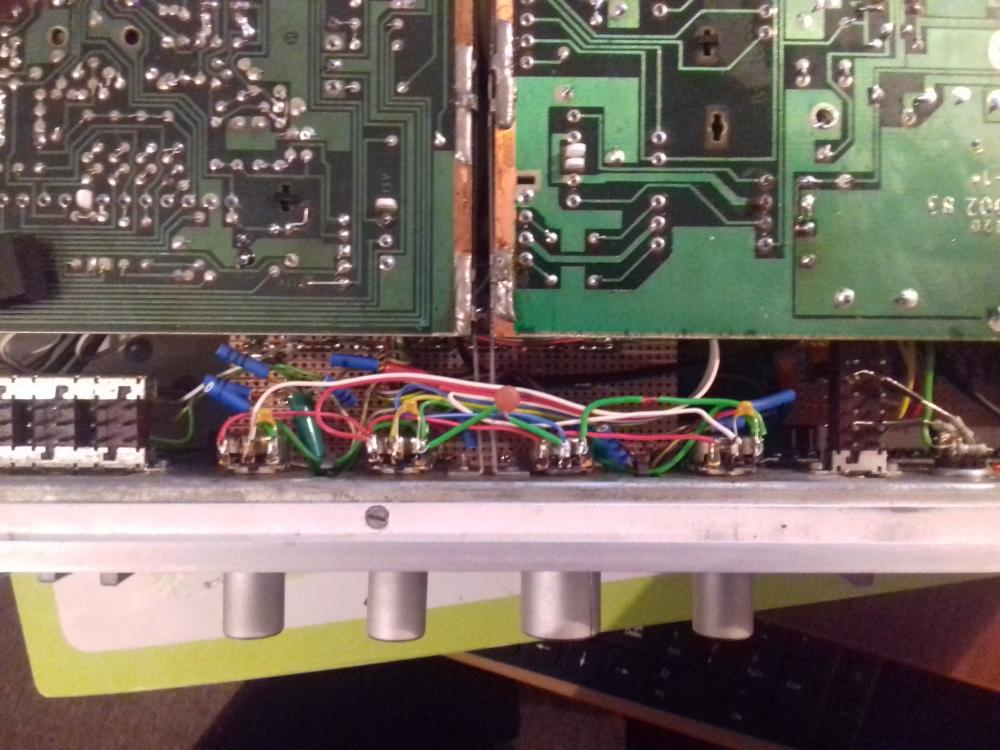

- původní vodiče
