Prodloužení obvodu na PCB přes kabel

Zpráva

Kolda · #1 Příspěvek od **Kolda** » 29 led 2020, 18:27

Zdravím:)

Nevím jak přesně napsat předmět, ale k věci.
Pravidelně měním odpor na jednom PCB - za 6 měsíců odejde.

Mám obavu o opotřebení/poškození častým pájením.

Je možné do PCB naletovat dva káble(cca 15cm) a na ně odpor?

Nebude to problém?

PCB-z pračky(opraveno dle návodu zde i ve světě, ale stále pravidelně umírá)až odejde mechanicky, tak jde.

Díky

#2 Příspěvek od **rnbw** » 29 led 2020, 18:28

A co tak odstranit pricinu?

#3 Příspěvek od **EKKAR** » 29 led 2020, 18:36

Musel by a) osadit dostatečně výkonově dimenzovanou velikost odporu (aby nebyl výkonově přetěžovanej a neshořel hned jako papírovej čert) a zároveň b) ochránit ho před vibracema vznikajícíma při provozu pračky (jednoduše aby se při provozu neuklepal)

Kolda · #4 Příspěvek od **Kolda** » 29 led 2020, 18:36

rnbw píše:A co tak odstranit pricinu?

Pro mě bez šance, prachy za to dávat nebudu a znalosti na to nemám

. Podle oprav a návodu to stejně dělá. A nevyplatí se do toho investovat. Těch 20 kaček za půl roku je v pohodě.

Kolda · #5 Příspěvek od **Kolda** » 29 led 2020, 18:41

EKKAR píše:Musel by a) osadit dostatečně výkonově dimenzovanou velikost odporu (aby nebyl výkonově přetěžovanej a neshořel hned jako papírovej čert) a zároveň b) ochránit ho před vibracema vznikajícíma při provozu pračky (jednoduše aby se při provozu neuklepal)

Je to rezistor 33R 2W, ty vibrace na prasáka tavnou?

#6 Příspěvek od **tomasjedno** » 29 led 2020, 18:45

Copak asi udělá tavné “lepidlo” na rozhicovaném odporu?
A u těch vibrací nejde jen o odpor. Cínem připájená licna má ve zvyku se uklepat.
Co takhle fotku a rozměry toho odporu?

Kolda · #7 Příspěvek od **Kolda** » 29 led 2020, 18:59

To mi nedošlo:) Nebo nějaká patice?

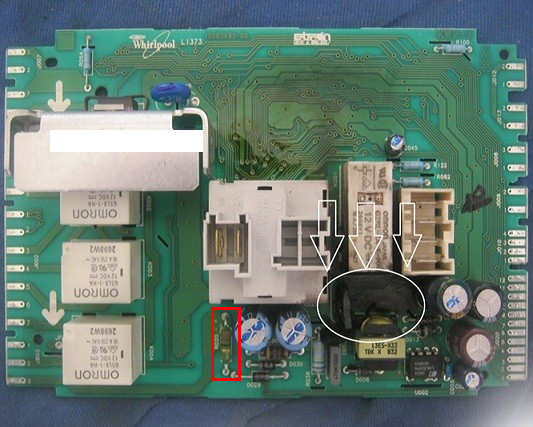

Foto je z netu - trochu jiné PCB, ale odpor je stejný i místo - červeně označeno

#8 Příspěvek od **jezevec** » 29 led 2020, 19:31

Ten odpor neodchází vibracemi ale proudovými špičkami při zapnutí. Dej tam 47R - 100R/3W a nutně drátový. A taky se podívej, jestli není "vytečená" ta tlumivka v sérii.

Kolda · #9 Příspěvek od **Kolda** » 29 led 2020, 20:09

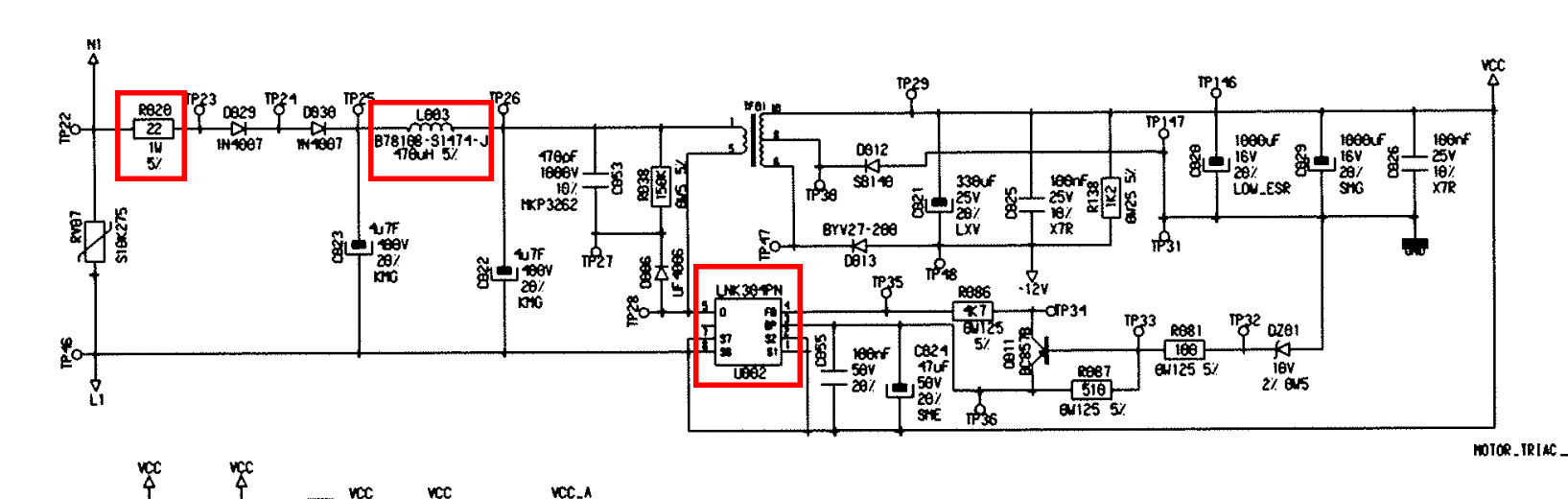

Měním tlumivku i ten LNK304PN

VASEK_W · #10 Příspěvek od **VASEK_W** » 29 led 2020, 20:29

A nebylo by lepší se na to všechno, co tam sbastlil výrobce, "🤐", a dát tam vedle normální adaptérový zdroj 12V/2A ??? A ty všechny hořící součástky vyhodit a výstup toho adaptérového zdroje připojit doprava na ta správná místa, kde vystupuje napájecí napětí z toho původního zdroje ???
Ale tohle by měl udělat člověk znalý !!!

Vašek

weed_smoker · #11 Příspěvek od **weed_smoker** » 29 led 2020, 22:06

Bylo by to trochu složitější,napětí jsou 2 (VCC a -12),ale šlo by to s tráfkem,co má 2 sekundáry a dát ho s bižuterií kolem na další DPS,kterou by dal do krabičky za panel nebo pod něj.
BTW.Zdroj má GND na potenciálu L1,to je docela nevýhoda(jednou se mi povedlo takovou desku "zabít" tím,že jsem škrtnul prstama o nějakej konektor v řídícím MN obvodu.Tim,že mě "štípla",se spálil MCU,protože byl na potenciálu L1 a dotýkající se prst vpodstatě spojenej s PE - klasickej průchod "ruka-ruka" mezi uzemněným krytem a tím konektorem.Prstu se nic nestalo,ani flíček.)

#12 Příspěvek od **rnbw** » 29 led 2020, 22:24

A co C822, C823?

Kolda · #13 Příspěvek od **Kolda** » 30 led 2020, 06:04

Všude jsem našel že se mění pouze tyto 3. A normálně to funguje. Je mi divné že to půl roku vždy vydrží.

#14 Příspěvek od **jezevec** » 30 led 2020, 18:12

Důvod jsem ti napsal, tak co ještě nechápeš?
