Thomson 32HD3306 snížení proudu LED

Zpráva

jasmin · #1 Příspěvek od **jasmin** » 05 úno 2020, 18:05

Dobrý den, trošku mě zaskočil můj dnešní problém ohledně snížení podsvitu u této TV.

Je zde mainboard a zdroj na jedné desce. Označení : TPD.MS3563S.PB781
IO v měniči pro led je MP3398E.

DLe datasheetu k IO dle mého pouzdra má být ISET na pinu 6.
Ovšem já tam mám proti zemí asi kondík (světle hnědý) Proti pinu 6 a GND /plechu na konektorech mám odpor 256Kohm.

i když ten ,,kondík odpájím tak je tam stejné hodnota.Čekal bych přerušení
obvodu :/

Zkoumal jsem, jestli tato cesta není napojena dále do jiného rezistoru,ale to jsem nezjistil.

ten dle mě kondík jsem měřil na kapacitu (nenaměřil jsem žádnou) a odpor 1.2Mohm... Leda, že by byl odpor Iset i v tom samotném IO a pomocí odporu mezi pin 6 a zem se hodnota snižovala,ale to nedává smysl. Sad

Kvicala_r · #2 Příspěvek od **Kvicala_r** » 05 úno 2020, 18:14

Jsi si jistý, že není nějaký odpor třeba z druhé strany? on DS mluví jasně: "Please do not leave ISET pin open."

Raději vrať zpět ten vytáhnutý komponent a změř proud LEDkama.

jasmin · #3 Příspěvek od **jasmin** » 05 úno 2020, 18:17

Já to samozřejmě nezapínal bez něj.
měřil jsem proud LEDkama, když tam byla ta součástka a proud je 170mA.

#4 Příspěvek od **MetalGod** » 05 úno 2020, 18:21

Není na tom vývodu nějaký napětí (pull-up odpor)? Co když se proud nastavuje napětím na něj, tedy při uzemnění bude výstupní proud nejmenší možnej?
Ten kundík by tam potom sloužil jako takovej "softstart".

Kvicala_r · #5 Příspěvek od **Kvicala_r** » 05 úno 2020, 18:23

170mA by odpovídalo cca 5k8. Mají v typickém zapojení paralelní RC (C kolem 100p). Ten odpor tam někde bude...
Co ten malý odpor vlevo? Není to náhodou něco s hodnotou okolo těch 6k?

PotPalo · #6 Příspěvek od **PotPalo** » 05 úno 2020, 18:40

Niekto tu zle meria...

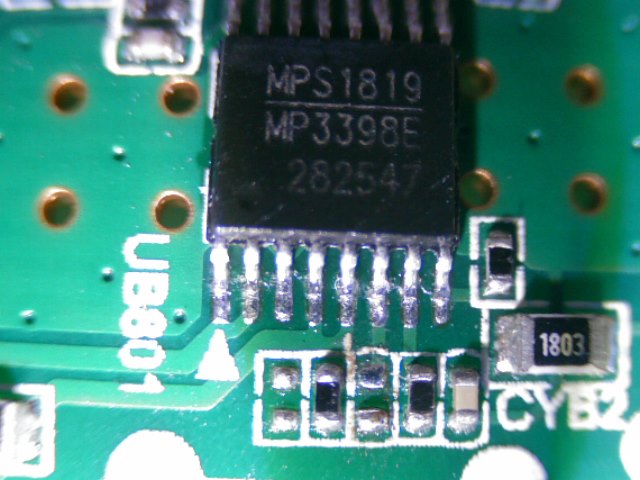

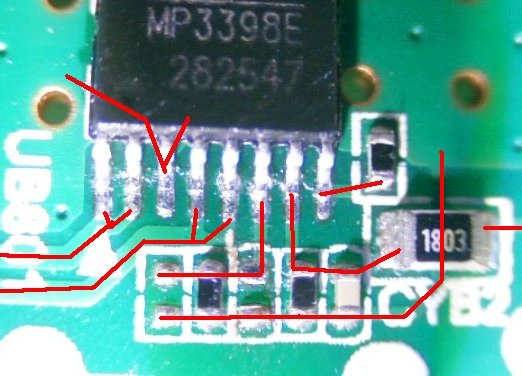

Ten odpor na fotke vľavo je vrchným koncom pripojený na pin 6, spodným na GND. Voľné pozície vedľa sú pre ďalšie dva odpory paralelne, aby sa dala presnejšie nastaviť hodnota.

jasmin · #7 Příspěvek od **jasmin** » 05 úno 2020, 19:16

Ano moje chyba

je to ten rezistor vedle

ten rezistor má hodnotu 270kohm. Když jsem tam dal 330Kohm tak se odběr rapidně zvýšil.Ihned jsem TV vypnul

PotPalo · #8 Příspěvek od **PotPalo** » 05 úno 2020, 19:27

Zvláštne. Pri 270 kOhm je ILED cca 75 mA na výstup. Vidím vždy dva výstupy spojené, to je spolu 150 mA. Pri 330 kOhm by malo byť 61/123 mA. Ten odpor si dúfam meral vyletovaný.

jasmin · #9 Příspěvek od **jasmin** » 05 úno 2020, 19:29

Jasně měřil jsem jej vyletovaný.Ale i tak když jsme to sečetli, tak to nevychází na snížení ze 100 na 75% . Na cca 80% to vychází

p32 · #10 Příspěvek od **p32** » 05 úno 2020, 20:15

Asi měříte něco jiného.
Při 270 kΩ má být ILED= 75mA
Při 120 kΩ je ILED 170 mA

Vychází to ze vzorečku:
ILED (v mA) = 20362/ Riset (kΩ)

No a kolik byl ten R když tam byl zapojený? Neplete si piny?

Kvicala_r píše:170mA by odpovídalo cca 5k8.

Kde jsi to vzal?

jasmin · #11 Příspěvek od **jasmin** » 05 úno 2020, 20:29

Už je vše v pořádku

Já se moc omlouvám. Já jsem dneska nějakej ,,unavenej "

jen ohledně toho kondíku paralelně k Rset. Není to trošku kurvítko? Když se ten kondík zkratuje nebo bude mít svod, tak je problém. Není lepší jej vyndat? V datasheetu toho IO stejně není nakreslen v typickém zapojení

PotPalo · #12 Příspěvek od **PotPalo** » 05 úno 2020, 20:36

A ty si kde vzal 120 kΩ?

Veď píšem: 270 kOhm = 75 mA. Pozri obrázok, výstupy (piny) 1+2 a 4+5 sú spojené, takže keď spojíš dva 75 mA výstupy, aký prúd získaš? 150 mA. Takže pokiaľ tieto spojené výstupy niesu ešte ďalej zasa spojené, tak každý reguluje na 150 mA. Buď sú tam dva okruhy a každý má 150 mA, alebo pokiaľ ich ešte spojili, tak to už máme 300 mA na jeden okruh, čiže všetky ledky do série. 8-)

edit: kondík a odpor napravo už náhodou nepatria k pinu 7 (OVP)?
Pozor na presné označenie toho IO, to E na konci je dôležité, má úplne iné zapojenie ako A.

jasmin · #13 Příspěvek od **jasmin** » 05 úno 2020, 20:41

Všechny ledky jsou v panelu v sérii. Na desku mi vede jen + a -. (2 dráty)
Nakonec jsem použil hodnotu 377Kohm.
Jak je to prosím s tím kondíkem ? Dle mě tam být nemusí vůbec

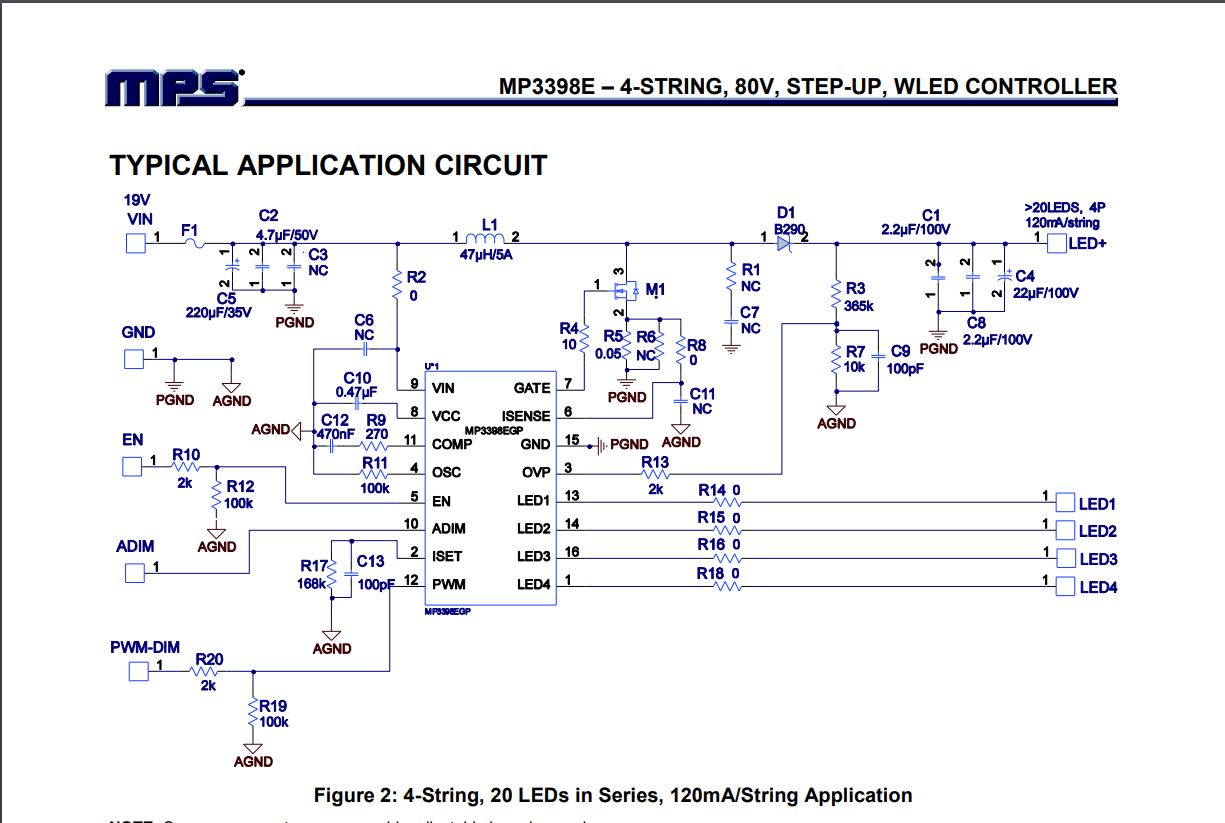

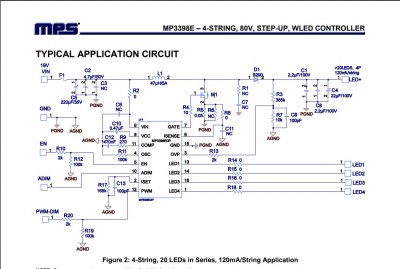

bral jsem to z tohoto zapojení : https://www.monolithicpower.com/en/docu ... u/MP3398E/

nepatří. Opravdu je paralelně k Rset.

EDIT : pardon je namalován v datasheetu v zapojení

PotPalo · #14 Příspěvek od **PotPalo** » 05 úno 2020, 20:47

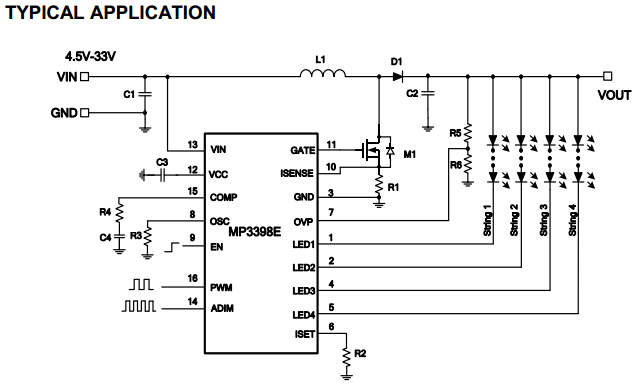

Aha. Povedal by som, že tento datasheet sedí viac: MP3398E

Pokiaľ sú všetky 4 výstupy spojené, potom prúd = krát 4.
270 kOhm = 301 mA (čo je zvyčajný prúd na 1W LEDku)
377 kOhm = 216 mA

Kvicala_r · #15 Příspěvek od **Kvicala_r** » 05 úno 2020, 20:54

p32 píše:
Kvicala_r píše:170mA by odpovídalo cca 5k8.
Kde jsi to vzal?

Jo máš recht, otevřel sem vůl MP3398A.
Kde je jiný vzoreček..
ILED(mA) = (810x1,22V)/Rset (kΩ)
Sorry za mistifikaci
