Lojzek · #1 Příspěvek od **Lojzek** » 21 úno 2020, 14:46

čau chlapáci. Mám doma zesilovač KMD6253 s filtrem FNL7031 a předzesilovačem HMI3255. Zesilovač jsem asi po dvou rokách vytáhl že si ho pustím. Zapojím, pustím a ticho. Řeknu si ok. sundám dekl, dívám se dívám se. a dobrý. Vezmu si jacka 3.5 s kouskem drátu a připojím ho na vstup koncového stupně. Zesilovač hraje bez problémů. Připojím ho na vstup filtru, Zesilovač hraje pouze basy bez problému.
Vezmu předzesilovač HMI 3255, který připojím přímo na koncový stupeň. Zesilovač hraje ale pouze tak od 4000hz nahoru. Hraje takovým stylem jakoby byl mód jeskyně. prostě strašné.
Řeknu si ok. Vyměním potenciometr - Nepomohlo.
Změřím kondenzátory - všechny jsou ok.
Změřím tranzistory - jsou ok.
zkoušel jsem párkrát vytáhnout IO a zpět zasunout jestli tam není nějaká oxidace. - nepomohlo.
Myslíte že může být nějaký IO - KO? (7555CN, TL082CP, NE5534AP, NE5532AP)
Předem děkuji za jakoukoliv reakci.

Cowley · #2 Příspěvek od **Cowley** » 21 úno 2020, 14:59

Napájení, především pro operační zesilovače, je OK?

Lojzek · #3 Příspěvek od **Lojzek** » 21 úno 2020, 15:10

7555CN - 15.5V
TL082CP - 31V
NE5534AP - 31V
NE5532AP - 31V

Měřil jsem to bez zátěže ( naprázdno)
Tak, při zatížení je napájení stejné.

#4 Příspěvek od **Michal22** » 21 úno 2020, 15:22

Tohle je asi ideální stav pro aplikaci sledovače signálu.
Pokud žádný nemáš, vyrob si jej z čehokoliv, co nějak zesiluje NF a jdou k tomu připojit sluchátka.
Já jej mám doma udělaný z koncového stupně s MBA810, který jsem vytáhnul z nějaké ČB televize před 20 lety.

#5 Příspěvek od **jezevec** » 21 úno 2020, 15:26

Nemají mít ty operáky symetrické napájení? Dej sem schéma, na netu jsem nenašel.

#6 Příspěvek od **Michal22** » 21 úno 2020, 15:28

Jezevče, já myslím, že mají, on pravděpodobně měřil mezi +V a -V.

Lojzku, změř napájení mezi GND a příslušnými piny OZ.

Lojzek · #7 Příspěvek od **Lojzek** » 21 úno 2020, 15:38

ano měřil jsem to mezi + a - vcc

teď je to mezi GND
NE5534AP - +13 / - 15,5
NE5532AP - +15.5 / -15.5

schéma od toho předzesilovače bohužel nemám.

Jak přesně bych měl použit ten sledovač signálu?

KUBO · #8 Příspěvek od **KUBO** » 21 úno 2020, 15:55

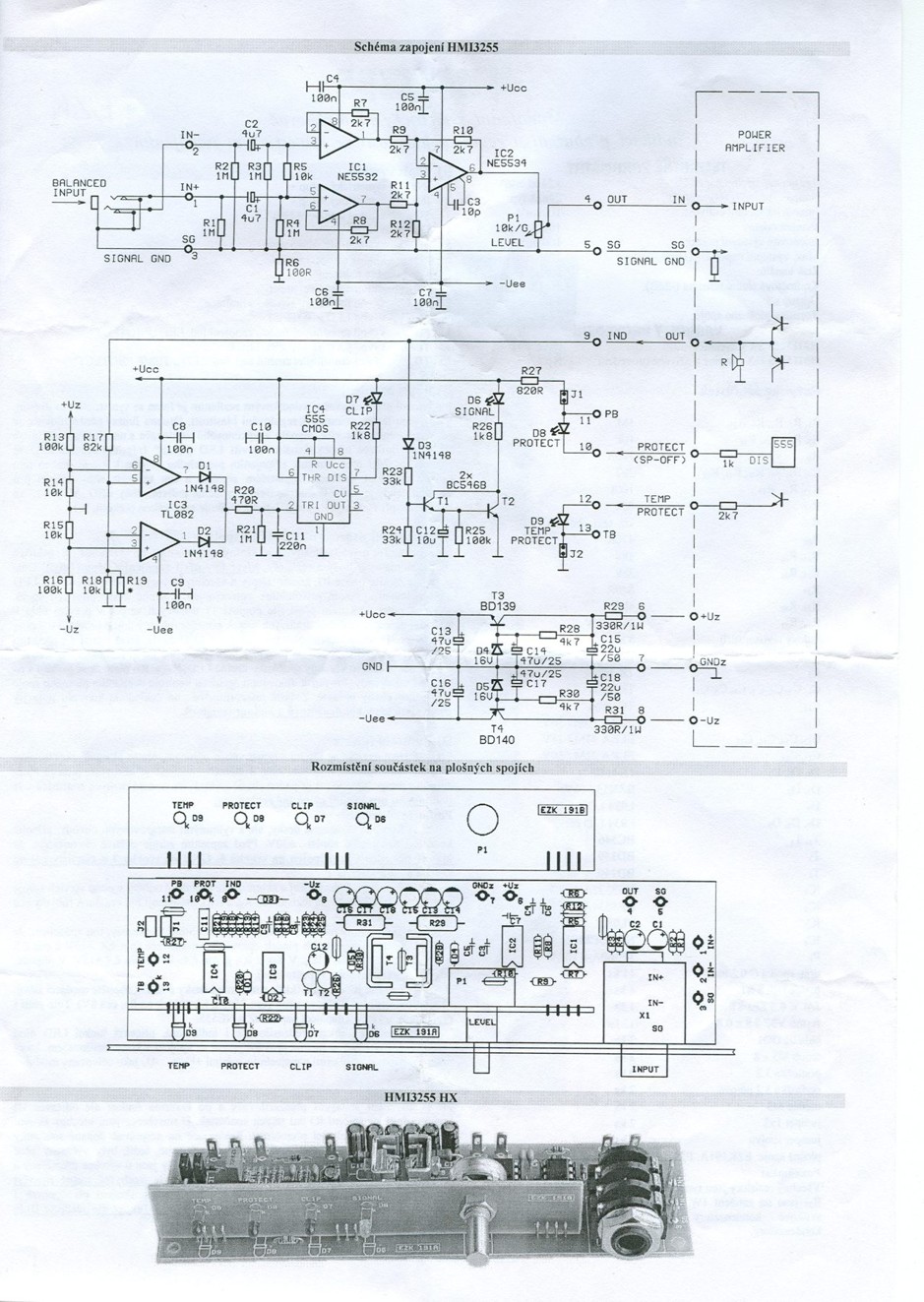

Schéma.

#9 Příspěvek od **Michal22** » 21 úno 2020, 16:07

Kubo, díky za schéma.

Lojzku, to je nějaké divné: na NE5532 máš +V 15,5 V (to by mělo být v pořádku), ale na NE5534 už jen 13 V.
Přitom tyto dva šváby mají společné napájení.

Lojzek · #10 Příspěvek od **Lojzek** » 21 úno 2020, 16:13

taky díky houmre

no je to divné, možná jsem to špatně držel. skusim to změřit ještě jednou.
Na tom zapojení nic není. tam se nemá co zkazit. to je nějaké divné. Jestli neodešly ty IO.
chtěl jsem napsat že zajdu do stodoly, tam mám HSI5555 - dívám se ale ale tento předzesilovač je řešený jinak.

Jo je tam na NE5534AP na pinu 7 15.5V sedí to.

#11 Příspěvek od **Michal22** » 21 úno 2020, 16:17

Pravděpodobnost, že by odešly OZ v tomto zapojení, přitom nebyl poškozený tranzistorový stabilizátor, je podle mého mínění dost nízká.

Lojzek · #12 Příspěvek od **Lojzek** » 21 úno 2020, 16:26

vím že jsou tam kondenzátory ale vysoké vstupní napětí? nějaká špička nebo nějaký záhadný jev?

DKL · #13 Příspěvek od **DKL** » 21 úno 2020, 16:37

Ten předzesilovač má symetrický vstup. Co do něho připojuješ?

Lojzek · #14 Příspěvek od **Lojzek** » 21 úno 2020, 16:48

no, symetrický vstup teď myslíš napájecí? ten tam leze +-40 jelikož symetrický audio input to nemá. Má to klasické stereo.
První zkouška proběhla ze signálem z tohoto.

https://www.aliexpress.com/item/3294832 ... web201603_

Před těma dvouma rokama jsem to měl klasicky na crosover Behringer cx2310 a šlapalo to bez problémů.

#15 Příspěvek od **mi-ro** » 21 úno 2020, 16:52

Tuším že pouští do symetriky místo HOT a COLD levý a pravý. Pak hraje jen rozdíl (z jeskyně).
