Elektrolyty sériově

Zpráva

jardafiala · #1 Příspěvek od **jardafiala** » 22 bře 2020, 22:47

Zdar
mám kondenzátory 82000uF 25/28V a chtěl bych je použít do zesilovače pro filtraci napětí cca 45V, brání tomu nějaká zásadní věc? Myslím zapojení do série s vyrovnávacími odpory, počítám tak 500 ohmů při použití přibližně stejné změřené kapacity. přidávám důvod - líbí se mi a je škoda je vyhodit. a na dotaz níž - jsou z výpočetního střediska, a stejně si občas ta hlavička sedla.Stejně se to dneska zdá srandovní, HDD 10Mb objemu převelikého.....
DOPLNĚNO uvažuju o symetrickém konci, volba provedení konce je zatím ve stadiu úvah. To co jsem chtěl vědět mi zodpověděl Sinclair beze zbytku a bez dalších, víceméně zbytečných dotazů na místo, použití atd., díky. Tím bych to uzavřel, to je vše co jsem chtěl vědět.
DALŠÍ DOPLNĚNÍ jen pro info - vybrány 3ks, po jednom dni formování vykazují při připojení na 24V svodový proud menší než 100uA.

workhard · #2 Příspěvek od **workhard** » 22 bře 2020, 23:12

Tak to bude dost objemnej zesilovač

Teoreticky by to mělo jít, jen se ti sečte ESR těch kondů, což zdroj změkčí a kapacita je zbytečně velká.

ZdenekHQ · #3 Příspěvek od **ZdenekHQ** » 22 bře 2020, 23:20

Hlavně ten zdroj musí mít plynulej náběh a ty elyty nějakou ochranu proti tvrdýmu zkratu, jinak z toho bude spíš bodová svářečka.

Celeron · #4 Příspěvek od **Celeron** » 22 bře 2020, 23:22

jardafiala píše:Zdar
mám kondenzátory 82000uF 25/28V

Nedělal jsi ve výpočetním středisku? Tyhle zašpuntovaný válce se šroubkovým připojením byly v magnetických discích na vyškubnutí suportu s hlavičkama při výpadku napájení aby si po ztrátě vztlaku snížováním otáček disku nesedly na diskový plotny. :wink:

to workhard: zas tak velký ty válce nejsou,průměr cca 60 mm, délka cca 150 mm.

workhard · #5 Příspěvek od **workhard** » 22 bře 2020, 23:55

No vzhledem k tomu, že tam musí dát čtyři...

Celeron · #6 Příspěvek od **Celeron** » 23 bře 2020, 00:22

No a co tam dát můstkový zesáky s napájením kolem 22V? Udělá to stejnej rambajz jako "polomost" na 45V.

Třeba můstková DPA235 na 12V udělá rámus jak hrom. :wink:

sinclair · #7 Příspěvek od **sinclair** » 23 bře 2020, 06:10

Proč by musel dávat čtyři?
Však nepíše, že zesilovač má symetrický napájení. To by přece, jako český běloch, napsal 2x22,5V.
Oběma vyrovnávacími odpory by měl téci nejméně čtyřnásobek hodnoty vlastního svodového proudu každého z dobře naformovaných elytů.

Tj.: Jestliže po důkladném, třeba celodenním formování každého elytu napětím 28V, jím potom při jmenovitých 25V poteče svodový proud okolo 2mA, tak s rezervou stačí paralelní odpor velikosti 2k2 ke každému elytu.
Na každém odporu bude při udávaných 45V ztráta jen asi čtvrt wattu.
500R je zbytečně nízká hodnota, odpory by zbytečně vytápěly kastli odpadními 2W tepla.
Při asymetrickém napájení zesilovače, lze střed obou sériových elytů výhodně využít namísto výstupního elytu, ten se tím ušetří.
Takto byly běžně zapojovány výstupy některých zesilovačů Telefunken, Dual a Quad, nebo takto byl zapojen i výstup teslácké stavebnice C18, koncový zesilovač Sinclair

Softstart se při větším trafu dá doporučit, ale až nad 300VA výkonu trafa a kvůli ochraně diod usměrňovače.
Zhruba do těch 300VA trafa, zastane funkci softstartu vnitřní odpor primáru trafa i dynamický odpor diod můstku.
Budou-li tam jako můstek 20A třeba tuzemské diody KY715, tak při těch 300VA výkonu trafa prostě softstart netřeba

Moc se s tím serete a chytáte přiblblý manýry od poblázněnejch hifistů, co by cpali softstarty i k toroidní dvoustovce a elytům 22G

Libovolný, slušně zapojený, asymetricky napájený konec odevzdá při 4Ω a takto tvrdých 45V sinusový výkon asi 50W.
Můstek by pak dal necelý čtyřnásobek, ale jen za předpokladu, že koncový tranzistory i všecko okolo, má proudovou/výkonovou rezervu i pro 2Ω a lze přenastavit původní nadproudové jištění.

microlan · #8 Příspěvek od **microlan** » 23 bře 2020, 06:20

Tak ty kondenzátory zapoj jako symetrický zdroj a ten střed nech plavat

sinclair · #9 Příspěvek od **sinclair** » 23 bře 2020, 06:52

Nenapsal, jestli má trafo se středem, ani co je to za zapojení.
Píše jen 45V, tak předpokládám asymetriku, 1x45V.
Jinak by při symetrice napsal 2x22,5V? Možná?

V tomto zapojení proti středu ten střed plave, nebo je naopak opřenej?

#10 Příspěvek od **tomasjedno** » 23 bře 2020, 08:48

Ty neznáš rčení “nech to plavat”?

sinclair · #11 Příspěvek od **sinclair** » 23 bře 2020, 09:05

OK. Už mlčím.

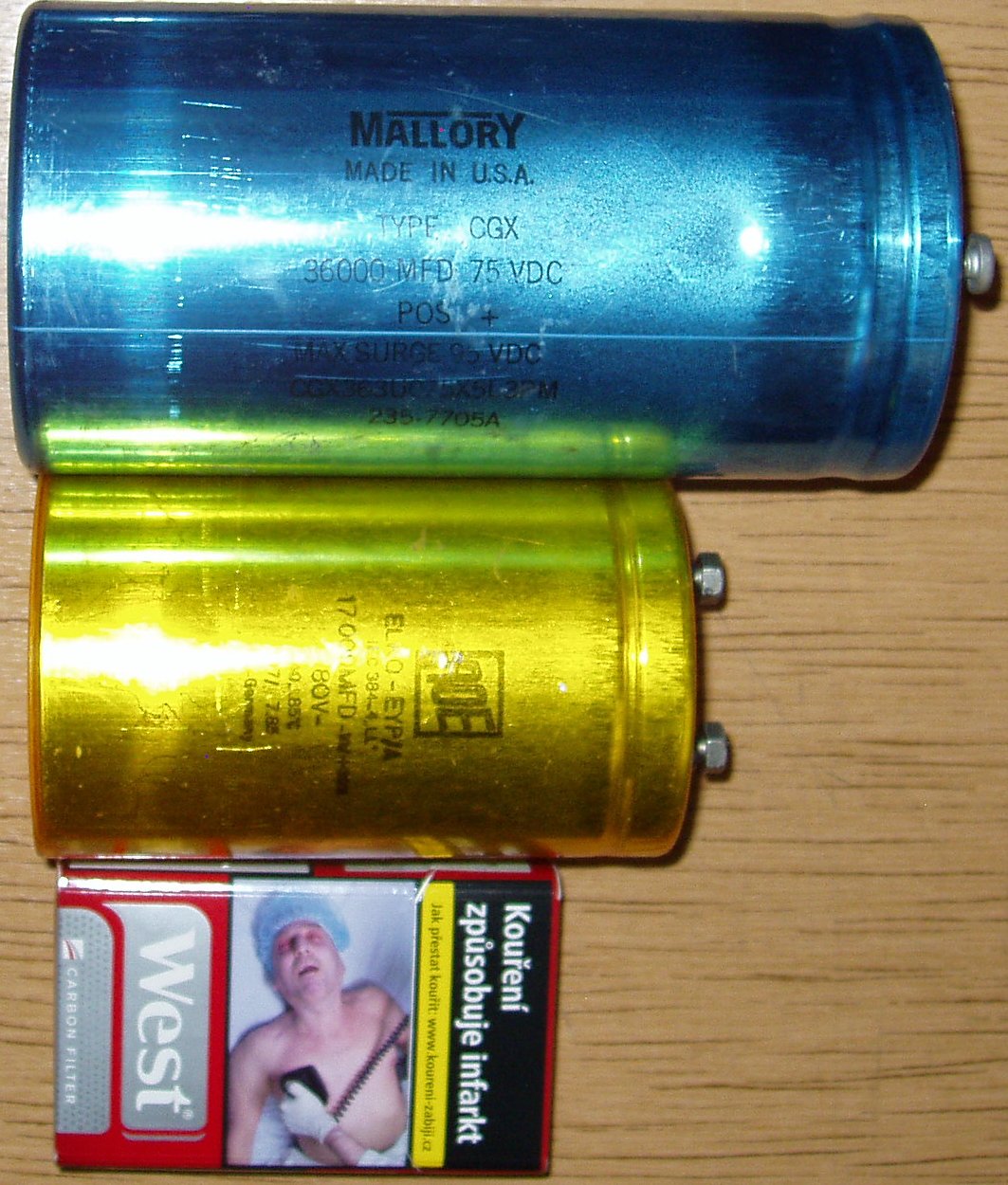

Umí to vraždit, když tím po někom hodíš.
Modrý má něco přes kilo, furt přes 40G, trvale umí 80V bez zvýšení svodu a má metrické šrouby.
"Menší" ROE má asi 85 deka, skoro 19G a na 90V taky nic neříká.
Další tyhle dva jsou na šínách zdroje pro týrání zesilovačů.

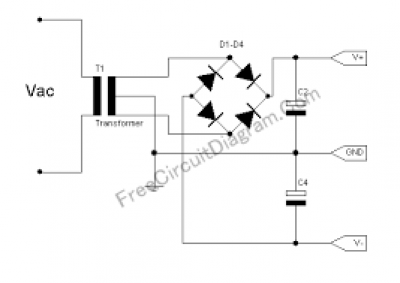

microlan · #12 Příspěvek od **microlan** » 23 bře 2020, 09:40

V tomto zapojení proti středu ten střed plave, nebo je naopak opřenej?

Střed trafa a střed kondů je snad na stejným potenciálu :roll:

A že nemá trafo se středem, přece není problém ho koupit.

https://www.conrad.cz/toroidni-transformator-sedlbauer-2x-18v-120va.k518689

sinclair · #13 Příspěvek od **sinclair** » 23 bře 2020, 09:47

Ale proč by kupoval, když to nejspíš nepotřebuje?
Jen se ptal na elyty do série, tak mi to podle sdělení přišlo, že má jedno napájení a odbočka není, nebo ji netřeba.
Ten obrázek symetrického zdroje z netu najde každý blb.
Plave ten střed kondů, nebo neplave?

microlan · #14 Příspěvek od **microlan** » 23 bře 2020, 09:50

O co Ti jde? jen jsem mu nabídnul další funkční možnost, může si vybrat. Navíc uváděl, že nějak uvažuje o symetrice.

Plave- neplave, nějak nechápu na co se ptáš, můžeš to blíže specifikovat?

sinclair · #15 Příspěvek od **sinclair** » 23 bře 2020, 09:52

Jde mi o to, jestli ten střed elytů opřenej o odbočku plave, či neplave.
Jestli plave, tak jak a proč. Nerozumím tomu.
Doplnil to před chvílí a dotaz je ze včerejška.
