Jak správně navrhnout DPS pro laboratorní zdroj?

Zpráva

makozrout · #1 Příspěvek od **makozrout** » 27 bře 2020, 08:44

Čest práci,
Chci si sestavit zdroj se stabilizátorem L200. Nahlížel jsem do knihy od V. Záhlavy o navrhování DPS, tam píše o mechanickém oddělování jednotlivých funkčních celků, hlavně trafo od ostatních částí. Potřebuju se zeptat, jak se to provádí v praxi - jestli se tam frkne nějakej stínící plech nebo stačí min. vzduch. mezera od ostatních součástek?
Popř. na další důležité zásady ohledně EMC atd.

Viele Dank

otakarv · #2 Příspěvek od **otakarv** » 27 bře 2020, 09:04

Já to teda chápu tak, že jednotlivé části mají být samostatně připevněny aby se navzájem nedotýkaly sebe, možná se mýlím. :nevim:

Crifodo · #3 Příspěvek od **Crifodo** » 27 bře 2020, 09:13

Tak zrovna lineární zdroj není věc kritická na EMC a stínění magnetických polí.
Maximálně počítej s zapojením malých kapacit paralelně k diodám usměrňovače a jestli chceš, tak řídicí obvod stíněný proti vnějším vf polím od blízké CB stanice, PMR a tak.
Síťové trafo hlavně mechanicky upevněné na výdrž při pádu skříňky a celkově dobře vyřešené chlazení pro případ maximální okolní teplota/maximální vstupní napětí/maximální zatížení.

makozrout · #4 Příspěvek od **makozrout** » 27 bře 2020, 10:31

No já nevim, tenkrát jsme měli půjčenej zdroj k vysílačce a tam šli takový brumy, že to bylo na podělání. Já bych radši EMC nepodceňoval ani u labor. zdroje, vlastně u čehokoli.
Chladič chci potom počítat s max. teplotou okolí 45 °C, tak snad mi nevyjde nějaká velká vobluda.

Crifodo · #5 Příspěvek od **Crifodo** » 27 bře 2020, 10:57

Lineární zdroj zodpovědně navržený pro mezní podmínky a větší proudy JE velká vobluda. Spíš se dá účelně použít materiál skříně pro odvod tepla a tak. Viz stará radiostanice VNX atd.

#6 Příspěvek od **jezevec** » 27 bře 2020, 11:43

Nejen na tomto fóru se objevuje zlozvyk nazývat kdejaký "bastl" s pár součástkami laboratorním zdrojem.
Takže klidně si navrhni plošný spoj podle sebe a pak ten návrh můžeš dát sem. Určitě se najde dost těch, co tě na případné chyby v návrhu upozorní.
Na EMC se vybodni, lineární zdroj není zdrojem rušení.

#7 Příspěvek od **PavelFF** » 27 bře 2020, 13:33

Konkrétně pro L200 máš v datašítu doporučený návrh desky.

U zdroje můžeš udělat chybu třeba ve vytvoření plošně velké smyčky zpětné vazby, do které se může chytat rušení.

Snímání výstupního napětí musí být až na výst. svorkách, aby se neprojevoval vliv parazitních odporů cestiček na desce.
Často bývá špatně provedená zem. Zatěžovací proud by neměl ovlivňovat velikost žádané hodnoty napětí(referenční napětí) ani skutečné hodnoty napětí. Ve smyčce zpětné vazby U by se neměl nacházet kus plošňáku, kterým teče výstupní proud.

makozrout · #8 Příspěvek od **makozrout** » 27 bře 2020, 16:11

jezevec píše:Nejen na tomto fóru se objevuje zlozvyk nazývat kdejaký "bastl" s pár součástkami...
... Na EMC se vybodni, lineární zdroj není zdrojem rušení.

Právě bych rád, aby to nebyl jenom bastl a aspoň trochu se to podobalo zdroji. Zdrojem rušení to být nemusí, ale cizí rušení to přenášet může (si myslím já).

termit256 · #9 Příspěvek od **termit256** » 27 bře 2020, 16:22

Mel bys zacit tim, ze sem hodis schema toho zazraku.

samec · #10 Příspěvek od **samec** » 27 bře 2020, 16:23

Hlavne neťahaj spoje okolo celeho plošaku len preto, aby si ušetril niekde nejakú prepojku. Radšej tam tu prepojku daj, nech sú spoje čo najkratšie.

makozrout · #11 Příspěvek od **makozrout** » 27 bře 2020, 19:41

termit256 píše:Mel bys zacit tim, ze sem hodis schema toho zazraku.

Hodím, ale dneska to asi nestihnu...

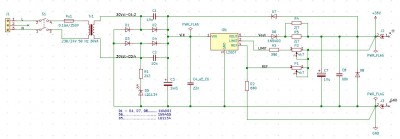

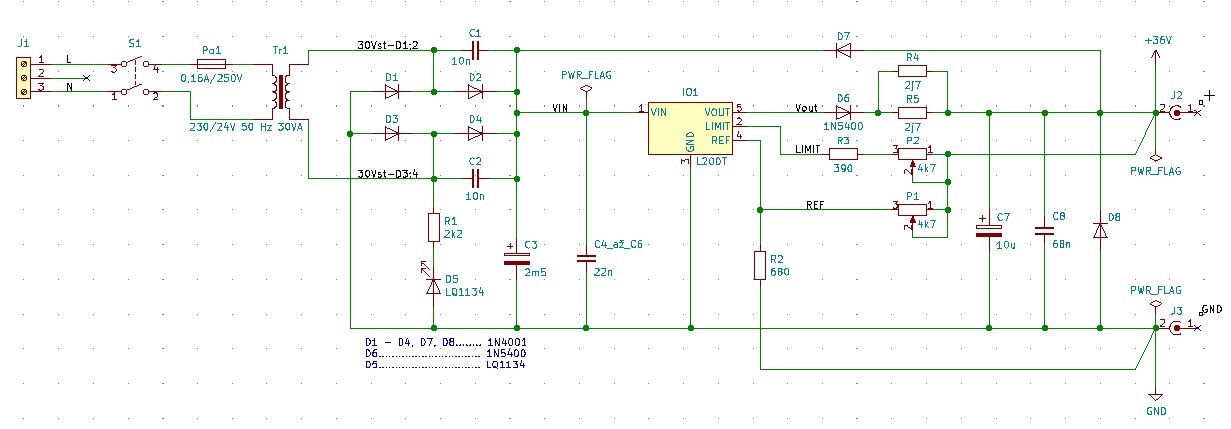

Vlastně schéma stihnu, str. 15 - 16.

https://vdocuments.site/prakticka-elekt ... 96-03.html

termit256 · #12 Příspěvek od **termit256** » 27 bře 2020, 19:46

Pekny zdrojik s podrobnym popisem konstrukce mas treba tady https://svetelektro.com/clanky/laborato ... t-791.html
Netusim jestli autori jsou zdejsi clenove, ale je videt ze se s tim dost vyhrali.

makozrout · #13 Příspěvek od **makozrout** » 27 bře 2020, 20:05

Taky jsem na něj při hledání narazil a dost se mi zamlouvá. Jenže já už tenkrát koupil stavebnici s tím L200, válí se mi to rozdělaný v krabici vod bot, několik roků ve skříni se mi po tom už proháněj pavouci. Takže nejdřív chci dodělat to, pak bych se pustil třeba do toho zdroje od OK2HAZ.

ZdenekHQ · #14 Příspěvek od **ZdenekHQ** » 27 bře 2020, 23:07

Ta ledka má indikovat přerušenou D3, nebo jaký je její význam?

Celeron · #15 Příspěvek od **Celeron** » 28 bře 2020, 00:06

A jakou máš Makožroute představu o proudový zatížitelnosti L200 při malých výstupních napětích? Koukni do jeho datašítu na možnost posílení pořádným výkoňákem.
