TESLA T58 2800B - tranzistory Ge

Zpráva

Hejnicek · #1 Příspěvek od **Hejnicek** » 03 kvě 2020, 20:05

Ahoj,
ted jsem ozivoval T58 kabelku a zjisten vadny tranzistor na pozici T2
Byl to VF rady *NU*
Po dlouhem hledani jsem ve svych zasobach nasel jen 1 kus.

Tak poptavam 2-3 kousky jakehokoliv VF TESLA nepouziteho NU, aby clovek mel neco doma v supleti.

Tusim, ze puvodne tam byl 152NU* a ja nasel 154NU*, ale lisi se to dohledanim v katalogu asi jen v F. Radio funguje timto alespon.

#2 Příspěvek od **ok1hga** » 03 kvě 2020, 20:27

myslím, že tam můžeš tu 154NU70 klidně nechat . . .
rozdíly mězi nima byly vcelku minimální, doopravdy asi jen ten ft . . .

BOBOBO · #3 Příspěvek od **BOBOBO** » 03 kvě 2020, 21:25

Proč by měl být nepoužitý , není to lampa . Myslím , že mi po tátovi zbyly nějaké 155-156ky . Použité .

Hejnicek · #4 Příspěvek od **Hejnicek** » 03 kvě 2020, 21:47

Nevim, proste napadlo me to.
Mel jsem urcite jiste neopodstatnene vidiny v podobe trandaku se zkracenymi privody, oloupanymi nalepkami, tyraneho teplem pajky a nepromereneho.

Bal jsem v pripade radia tak trochu toho starodavneho plosneho loupaciho spoje a blbe pristupnyho mista.
Tak v tomhle pripade jsem tu vymenu chtel dat na prvni dobrou. Uz s ohledem k zachovalosti pristroje.

Tak poptavka na zcela OK soucastku. Pokud mas ty NU tedy nejake dej mi SZ a jsi mi ochoten nejake pustit.

BOBOBO · #5 Příspěvek od **BOBOBO** » 04 kvě 2020, 09:05

To platilo v dobách , kdy pájecí zdroje byly zvyklé ohřívat velké pájecí kusy a dopravovat kapice pájky . Už ke konci použítí se běžně zkracovaly do 1cm . Prostě len tak dlouhé , aby se daly chytit chladícím nástrojem . Sám můžu sdělit , že jsem je nakonec pájel i bez něho . Vem si pak trandy ve vstupech např. AF 239 , jaké tam máš vývody a připájí ho za čepici ... Jasně byly to další roky . Pošli mi adres přes SZ .

Hejnicek · #6 Příspěvek od **Hejnicek** » 04 kvě 2020, 09:27

Ahoj,
tady je ta moje "kabelka" (nastesti je v barve pro chlapy)
https://youtu.be/BeasfhmhYec

Ty trandy maji jeste nohy dlouhy jak pavouci, doufam, ze je to na tom amaterskem videu trochu videt.

Ted me jeste napadlo od stolu se zeptat, jak funguje ta zdirka pro antenu.
Funkcni to je, to jsem zkousel pripojit na drat a druhou zdirku uzemneni na uzemneni. Na prijmu to bylo poznat. S cim ta civecka u te zdirky vazbi? S tou feritkou co je az z druhe strany plosnaku? Asi to tak bude, takze dekl musi byt zavreny.

Dekuji za nabidku a posilam SZ

BOBOBO · #7 Příspěvek od **BOBOBO** » 04 kvě 2020, 09:29

Tytrubku nemám a nemíním ji amíkům povolit .

#8 Příspěvek od **ok1hga** » 04 kvě 2020, 10:42

Hejnicek píše:Ted me jeste napadlo od stolu se zeptat, jak funguje ta zdirka pro antenu.
Funkcni to je, to jsem zkousel pripojit na drat a druhou zdirku uzemneni na uzemneni. Na prijmu to bylo poznat. S cim ta civecka u te zdirky vazbi? S tou feritkou co je az z druhe strany plosnaku? Asi to tak bude, takze dekl musi byt zavreny.

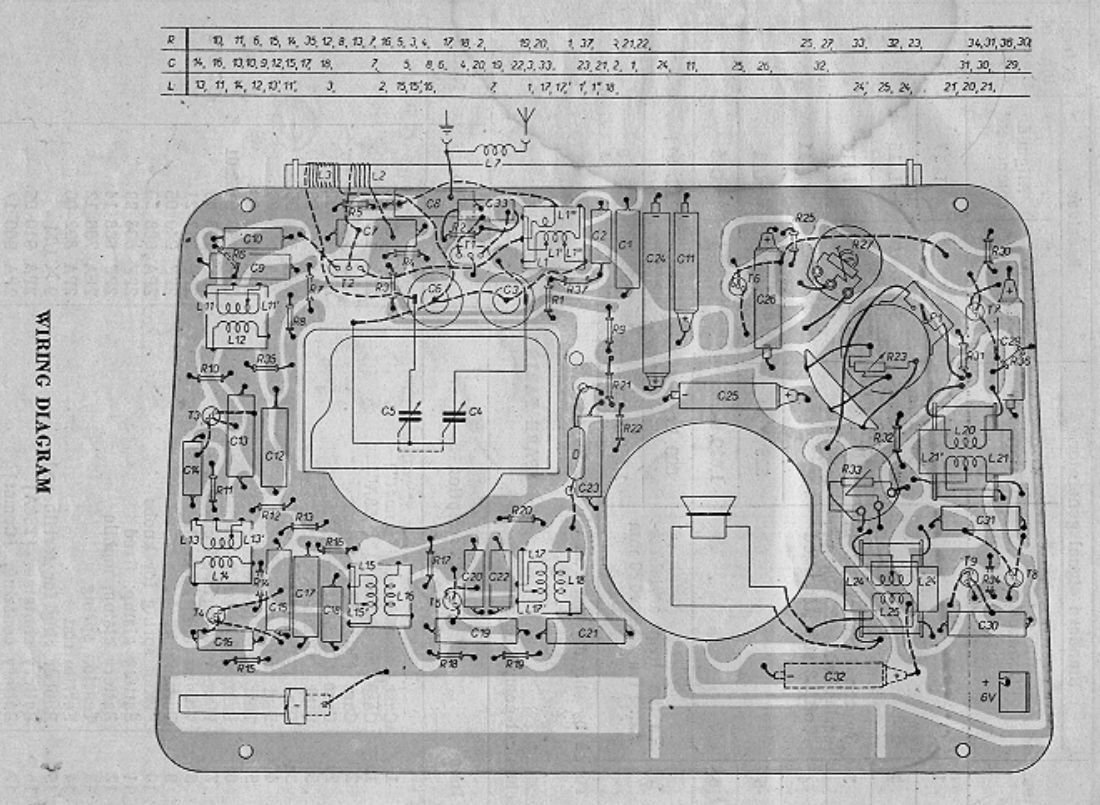

jj, přesně tak to je u Tesla 2800B "T58"

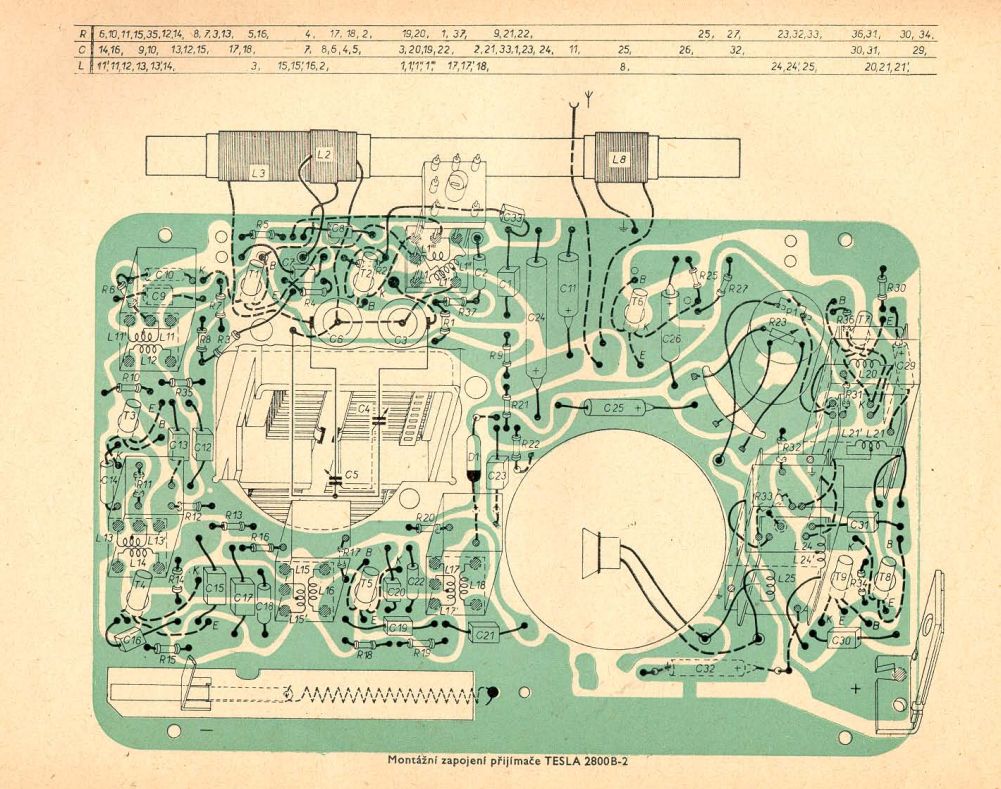

a protože to bylo nedostatečné, u Tesla 2800B-2 "Mír" už byla cívka přímo na feritce . . .
porovnej podle manuálu . . .

jo a ještě jsem si všiml na videu, že máš špatně rafičku pod ladícím knoflíkem.
měla by být zasunuta až na hřídel ladičáku a měla by se otáčet podle rotorových plechů ladičáku (pouze 180°), ty ji máš hned pod knoflíkem a tak nesedí stupnice . . .

Hejnicek · #9 Příspěvek od **Hejnicek** » 04 kvě 2020, 10:52

Jj to me tez stve,
ale myslim, ze mam nekde zavadu na ladicaku, ze ta hridel jde tocit za doraz.

breta1 · #10 Příspěvek od **breta1** » 04 kvě 2020, 11:05

Nějak se mi to s tou připojovací vnější anténou nezdá.
Bohužel v knize KOTTEK není o té cívce na zadním deklu zmínka, zde se píše pouze o vazbě přímo na feritce.
Navíc magnetická vazba té cívky na deklu s feritkou je prakticky nulová, osy těch cívek jsou na sebe kolmé.
Spíš mi to připadá na odlaďovací cívku mf (to by tam u ní musel ale být kondenzátor, ten ale není vidět).

Pomohlo by možná vědět, kam jde ten modrý drát od cívky na deklu - jde někde na vinutí feritky nebo na GND?

#11 Příspěvek od **ok1hga** » 04 kvě 2020, 11:55

Hejnicek píše:Jj to me tez stve,
ale myslim, ze mam nekde zavadu na ladicaku, ze ta hridel jde tocit za doraz.

to žádná závada není, takhle je to správně.
Je tam použitý "planetový převod" (přes kuličky uvnitř hřídelky),
ale protože je to přes ty kuličky a né ozubená kolečka, je to "ladící kolečko pokaždé jinak . . .
ale ten drát rafičky musí být zatlačen dostatečně daleko až na tu část hřídelky, která dělá rotor kondíku ! Pak se bude točit jen o 180°a bude to sedět se stupnicí.

a ještě detail, změň prosím název vlákna, přidej tam typ rádia do názvu . . .

Hejnicek · #12 Příspěvek od **Hejnicek** » 04 kvě 2020, 12:08

Aha,
s tim ladicakem...

Uz to nejak moc kuchat radsi nebudu,
ale jak pravis staci tedy zatlacit.
Podivam se na to.

"Editovat nazev vlakna asi nemam prava - zda ty muzes tak to tam z edituj."
ok1hga - me jiz nakopnul

PS viz dotaz vyse
modry drat patri ke zdirce uzemneni. Jeho druhy konec je na spolecny minus pol - GND

#13 Příspěvek od **ok1hga** » 04 kvě 2020, 12:24

Hejnicek píše:s tim ladicakem...
ale jak pravis staci tedy zatlacit.
Podivam se na to.

ano, sundat jen průhledné ladící kolečko a hubeným šroubovákem zatlačit tu "pružinku" rafičky až na doraz . . . a nastavit obě krajní polohy tak, aby se kryly s okraji stupnice.

Hejnicek píše:Editovat nazev vlakna asi nemam prava - zda ty muzes tak to tam z edituj.

já můžu editovat jen ta vlákna co jsem založil . . .
tak to zkus taky, na prvním příspěvku a dej "upravit" . . .

breta1 · #14 Příspěvek od **breta1** » 04 kvě 2020, 12:25

"modry drat patri ke zdirce uzemneni. Jeho druhy konec je na spolecny minus pol - GND"

Pak už vůbec nechápu, jak se signál z vnější antény dostane na feritku.....

#15 Příspěvek od **ok1hga** » 04 kvě 2020, 12:27

breta1 píše:Pak už vůbec nechápu, jak se signál z vnější antény dostane na feritku.....

blbě, jen slabou indukcí . . .
