SMD obvod

Zpráva

niko231 · #1 Příspěvek od **niko231** » 16 kvě 2020, 17:55

Neopravoval někdo z Vás stavební rádio Makita DMR 202.Nejde spustit. Odešel tam obvod označený IC101 a dioda D105 , z popisu obvodu je čitelné jen 4L938, ale to nebude SMD marking.Levý vývod obvodu je přes tu diodu katodou (asi zenerka)napojen na napájecí napětí cca 12-14V, střední je GND a pravý asi bude výstup napětí.

#2 Příspěvek od **ok1hga** » 16 kvě 2020, 18:28

kdybys to nejdříve umyl lihem a pak lépe vyfotil
určitě by se lépe hledalo . . .
. . . a mimochodem je tam napsáno 18V.

#3 Příspěvek od **rnbw** » 16 kvě 2020, 19:02

Napajanie je podla toho, co sa tam vlozi - da sa tam pouzit 10,8, 14,4 alebo 18V akumulator Makita.

niko231 · #4 Příspěvek od **niko231** » 17 kvě 2020, 08:55

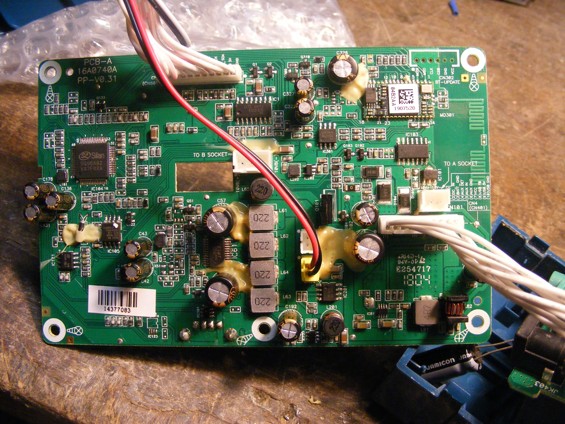

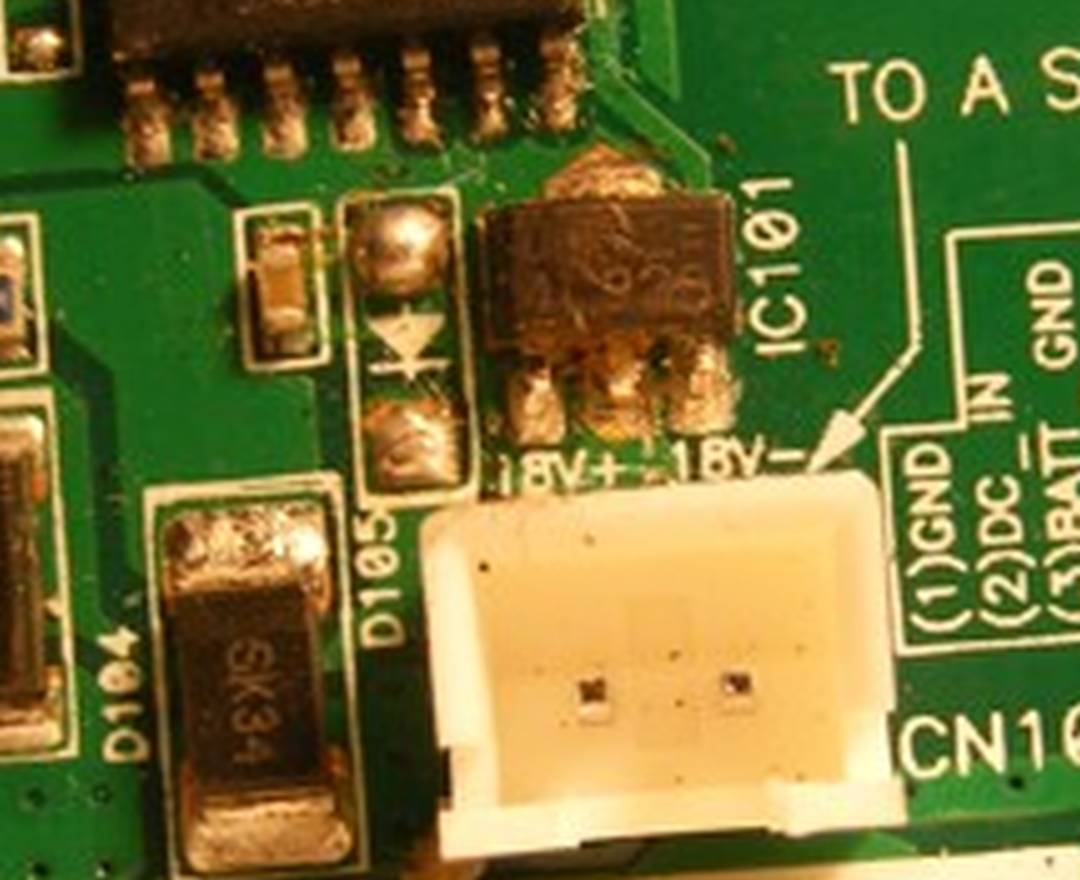

Těch 18V se týká toho konektoru pro připojení baterie, ne obvodu.Tento obvod má jinak rozložené vývody než aby to byl obyč. stabilizátor smd. Umytí lihem nic neřeší, na obvodě je vypálena pecka, snažil jsem se lupami dedukovat, ale víc se nepřečtlo.

#5 Příspěvek od **ok1hga** » 17 kvě 2020, 10:07

niko231 píše:Umytí lihem nic neřeší, na obvodě je vypálena pecka, snažil jsem se lupami dedukovat, ale víc se nepřečtlo.

ale lepší fotka umytého brouka by řekla víc . . .
. . . "4L938" tohle tam není, rozhodně né takhle za sebou ! nedává to žádný smysl.

jo, kdyby to bylo takto:
4L
938

ale to se bez detailní fotky nedozvíme.
ale hlavně že si trváš na svém . . .

niko231 · #6 Příspěvek od **niko231** » 17 kvě 2020, 18:41

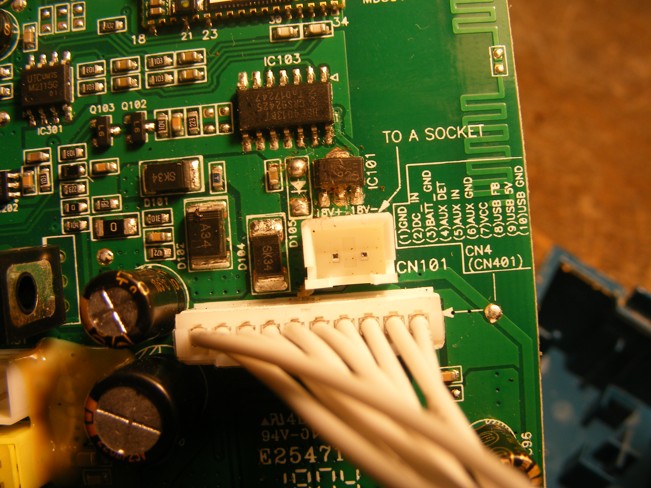

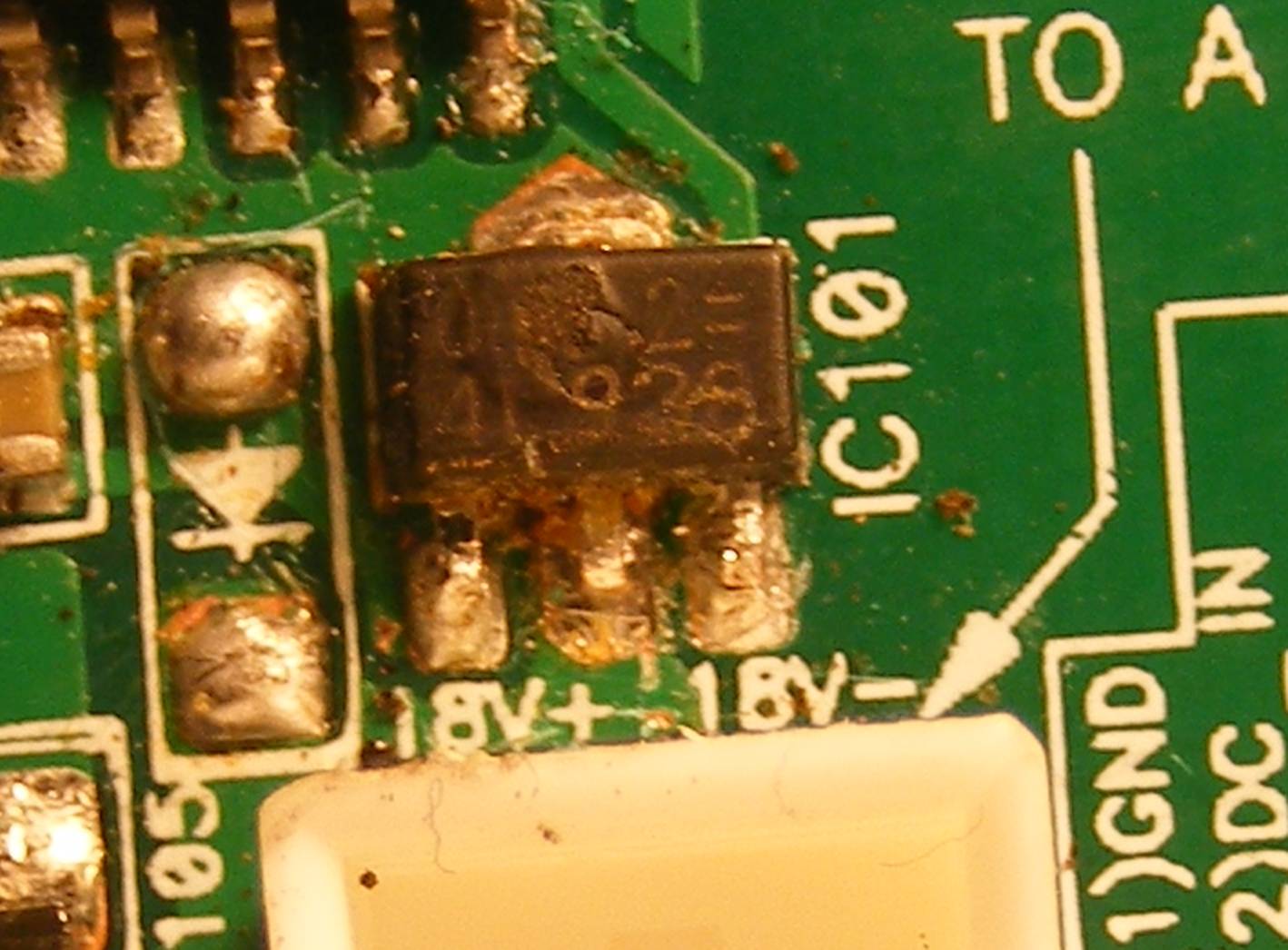

Tady jsem uložil fotku ve větším rozlišení, zde je těch 300kB málo.
https://uloz.to/file/XtdlErzEEHCg/dscf3449-jpg
Ale nakonec jsem udělal pokus s 78l05 TO-92 a rádio se rozběhlo.

#7 Příspěvek od **ok1hga** » 17 kvě 2020, 19:25

tak paráda . . .

jen škoda, že jsi to nevyfotil ještě jednou ale dal si sem jen původní fotku . . .
ale i s ní se dá něco udělat
