Nabíječka LIDL

Zpráva

Freedy · #1 Příspěvek od **Freedy** » 19 kvě 2020, 08:23

Zdravím

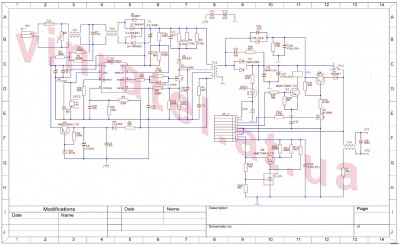

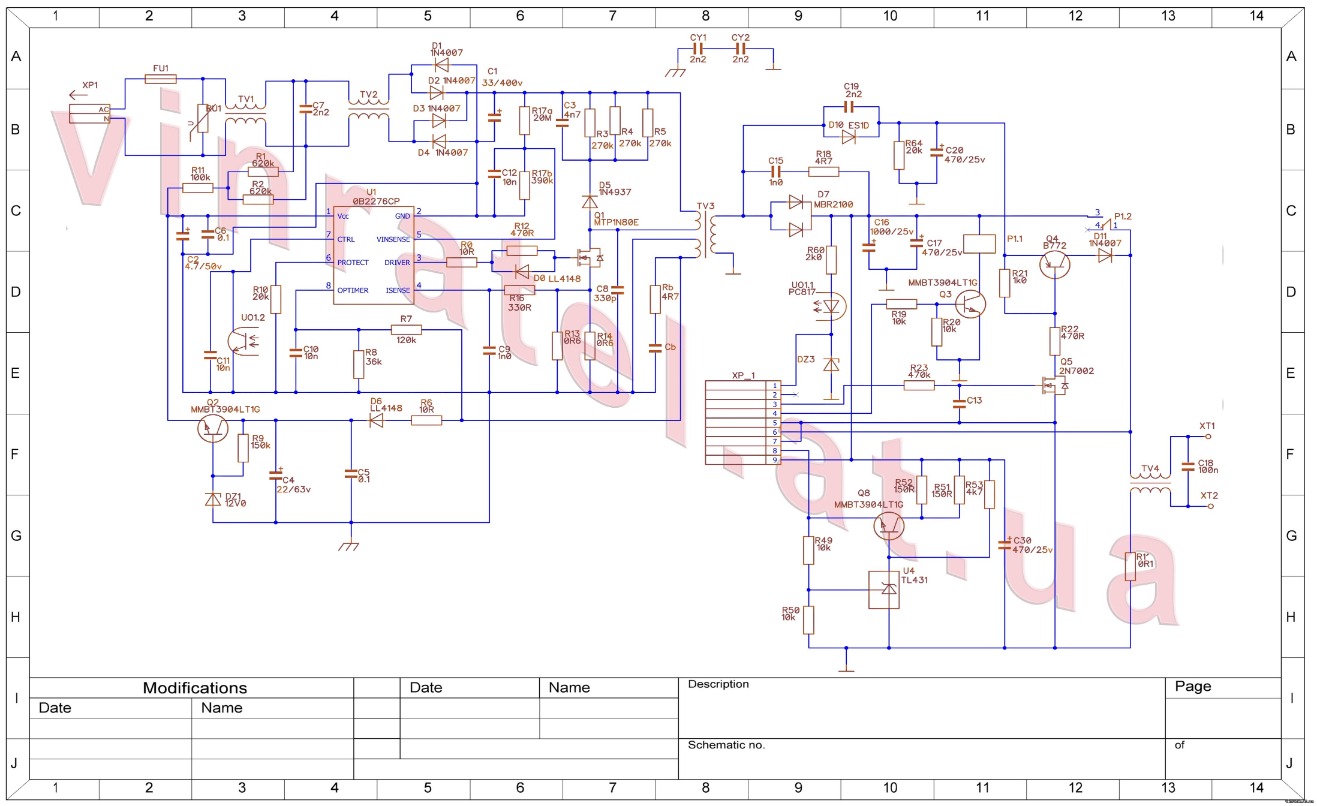

mám doma 2x stejné nabíječky z lidlu, používám je hlavně na dobíjení a udržování 6V baterií do motorek, jelikož moc nejezdím, a zjistil jsem, že jedna nabíječka mi baterii nabije a udržuje na 6,3V a druhá tu samou baterii udržuje na 6,9V po nabití, kde je chyba? Našel jsem i plánek, ale nevím kde je chyba, řekl bych, že 6.3V je málo a dá se nabíječka nějak u(opravit)? děkuji.

Nakadah · #2 Příspěvek od **Nakadah** » 19 kvě 2020, 08:36

Myslím že úpravou napěťového deliče u TL431 - R49/R50.

BOBOBO · #3 Příspěvek od **BOBOBO** » 19 kvě 2020, 09:23

Může to být i DZ3 , celé se mi to schema nezdá , ten 0,1R není jako snímací ? I co je na té druhé desce .

MATYCH · #4 Příspěvek od **MATYCH** » 19 kvě 2020, 09:52

http://vinratel.at.ua/publ/biblioteka_d ... a/8-1-0-94

na té druhé je ovládání,to je další verze,mám tu první jen s tlačítkem a ledkami,několik let,typická závada-vadné tlačítko a popraskaná fólie

Kremik · #5 Příspěvek od **Kremik** » 19 kvě 2020, 11:32

Řekl bych že DZ3 je tam proto, aby se zdroj neodporoučel při zapnutí s odpojeným konektorem a TL431 ve spojení s Q8 je stabilizátor napětí pro řídící obvod. Napětí na baterce nastavuje právě ten řídící obvod, který ve schématu není, prostřednictvím vývodu 1 konektoru XP1.

#6 Příspěvek od **masar** » 19 kvě 2020, 14:23

Freedy píše:...Našel jsem i plánek, ale nevím kde je chyba, řekl bych, že 6.3V je málo a dá se nabíječka nějak u(opravit)? děkuji.

Jak už psal Kremik, žádanou velikost na výstupu požaduje procesor napětím na pinu 1 XP1 v režimu nabíjení a v udržovacím stavu signálem na pinu 4 XP1. Takže změř tohle napětí. Výstupní napětí stabilizátoru s TL431 je téměř přesně +5V, to také zkontroluj. Samozřejmě je vhodné měřit a porovnávat i zvlnění na výstupu osciloskopem. Informaci o napětí na baterii a jejím stavu dostává procesor na pinu 6 XP1. Na stejném pinu druhé desky může být také odporový dělič, odpovědný za výstupní napětí. Pokud jde o udržovací napětí, to je do akumulátoru dodáváno přes samostatnou větev s Q4 D11 při odpadlém relé.
:wink:

p.s. V udržovacím režimu není za tranzistorem žádná přídavná filtrace a napětí bude záviset i na vnitřním odporu akumulátoru...

Kremik · #7 Příspěvek od **Kremik** » 20 kvě 2020, 04:35

V udržovacím režimu to bude baterii krmit nejspíše nějakými pulsy, proto zkontroluj i stav výstupních vodičů a svorek. Případný přechoďák se bude sčítat s odporem rezistoru R1 s čárkou a nabíječka jej vyhodnotí jako vnitřní odpor baterie. Udržovací napětí si tak může určovat podle kdoví čeho. To asi nezjistíš. Jen se můžeš ujistit, zda v obvodu není nějaká vada.

Freedy · #8 Příspěvek od **Freedy** » 27 kvě 2020, 06:35

Děkuji, za rady, zkusil jsem to proměřit jak na stabilizátoru, tak i odpor svorek a kabelů, ale rozdíl tam není, navíc kamarád mi přinesl ještě jednu tu samou nabíječku a ta tu mojí 6V baterii po nabití (po 24 hod.) udržuje stále na napětí 7.25V, když ji dám na tu mojí nabíječku tak napětí klesne na 6.5 V. tudíž co kus to asi zázrak.

#9 Příspěvek od **Hill** » 27 kvě 2020, 07:36

Zkusils obě baterky nabít jinou nabíječkou, jak se chovají na ní?
Možná bude rozdíl v těch baterkách a v tom, co už napsal Křemík, jak a podle čeho baterku vyhodnotí procesor.

Freedy · #10 Příspěvek od **Freedy** » 27 kvě 2020, 08:00

Zkouším to na jedné baterii.

Kremik · #11 Příspěvek od **Kremik** » 27 kvě 2020, 08:25

Do jedné nabíječky jsi ji vložil nenabitou, a pak nabitou připojil k jiné nabíječce?
Připoj ji nabitou znovu k té, která udržovala 7,25V. Třeba už taky bude udržovat 6,5V.

Freedy · #12 Příspěvek od **Freedy** » 27 kvě 2020, 09:37

Bateriie jsem zkoušel jak nabitou přehazovat tak, jsem ji dal stejnou zátěž přes žárovku a pak pokaždý nabíjel jinou nabíječkou a po 24 hod vždy změřil udržovací napětí. Pokud ji z tý co udržuje 7,2 V vezmu a dám na tu druhou tak ji sníží na 6,5 V ato udržuje když ji opět vrátím na tu první tak ta ji zas dotáhne na těch 7.2V a to udržuje.
