varná deska electrolux

Zpráva

kalas01 · #1 Příspěvek od **kalas01** » 04 čer 2020, 19:39

Dobrý den pánové.

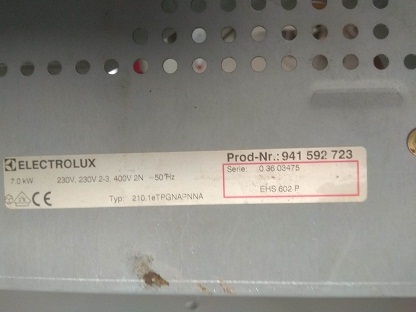

Kamarád mi donesl slokeramickou varnou desku značky electrolux typ 210.1e TPGNAPNNA (opsáno z výrobního štítku).
Před třemi měsíci byly vyměněny 3 největší plotny(hnízda) z důvodu přerušení topné spirály(postupně).
Po asi 14 dnech přestalo fungovat dotykové ovládaní desky,nic nesvítí.
Než se v tom začnu hrabat,nemáte prosím někdo z Vás schéma?
Mockrát Vám všem dík za odpovědi!

sr71 · #2 Příspěvek od **sr71** » 04 čer 2020, 21:15

podle mě je šance že seženeš schéma desky ovládání mizivá, pokud to je úplně mrtvý začni spínaným zdrojem, měl by na té desce být

rayx · #3 Příspěvek od **rayx** » 05 čer 2020, 09:19

A co ten štítek sfotit a dát sem? To označení je nějaké divoké

Rostav · #4 Příspěvek od **Rostav** » 05 čer 2020, 11:18

Schéma elektroniky určitě neseženeš. Jedině si jej vyzobat z desky. To je ale smrtonosná past. Tak ti nezbývá nic jiného, než se pokusit o skoro nemožné sám.
Začít zdrojem je dobrá rada. Dát sem výrobní štítek s PNC číslem je také dobrá rada. Není možnost ti jinak poradit tak aby se oprava podařila bez zbytečného měnění součástek což může zanést další chyby.

kalas01 · #5 Příspěvek od **kalas01** » 05 čer 2020, 19:59

Dobrý večer.
Není tam spínaný zdroj, jen trafo primár 2*115V a sekudár 2*12V.
Zatím jsem trafo vyjmul a dal na sekundár 24Vss.
Rozsvítila se chyba F25.Stabilizátor pro procesor 5V.Kondy ve zdroji ok.
Jinak jsou tam relátka 6ks, na každý segment jedno, 12V ovládací napětí.
Tělesa a termostaty (mechanické) jsou zjevně v pořádku,přepínají(mechanicky pomocí ostrého hrotu).
Na dotykové mechové gumičky(bez krycího skla)elektronika nereaguje.
Za vaše odpovědi Vám všem děkuji!
kalas01

#6 Příspěvek od **rnbw** » 05 čer 2020, 20:03

Nema trafo prerusenu tepelnu poistku?

Kvicala_r · #7 Příspěvek od **Kvicala_r** » 05 čer 2020, 20:03

Má procesor správné napájení (nejčastěji 5V). Kmitá mu krystal? Je na klávesnici napájení?

kalas01 · #8 Příspěvek od **kalas01** » 05 čer 2020, 20:31

Trafo na primáru 2*12V i na skundáru 2*115V má stejné hodnoty,samozřejmě zvlášt primár i sekundár,pak je tam ještě asi varistor či co to je do série s primárem 27R za studena.Pokud by nekmital krystal,myslím že by se ani nezobrazovala chyba.A jak jsem psal,stabilizátor 5V funguje,i když na procesoru jsem ho vzhledem k absenci datasheetu (zítra pohledám) neměřil.Napájení klávesnice také zítra.Zatím se bojím připojit to vzhledem k absenci oddělovacího trafa přímo do sítě.
kalas01

rayx · #9 Příspěvek od **rayx** » 06 čer 2020, 08:54

A jen pro snadnější dohledání, ten typ/model a PNC celý desky sem nedáš?

Rostav · #10 Příspěvek od **Rostav** » 06 čer 2020, 12:23

Asi ne to je přese tajný. Potom by jste našli chybu moc brzy a to vlákno by bylo moc krátké. Co ty na to kalas01 ?.

kalas01 · #11 Příspěvek od **kalas01** » 06 čer 2020, 16:59

Přese tajný to není,jen mi dcera dnes dojela ukázat prvorozeného vnuka(3 měsíce dnes přesně),kterého jsem vzhledem ke koronaviru viděl prvně naživo(slzy).
Zkusím poslat nějaké foto k dřívějšímu tématu:

rayx · #12 Příspěvek od **rayx** » 06 čer 2020, 20:27

Aha, to číslo cos postoval prve mělo být bez mezery :wink:

No řídící deska 8996619258883 na pohled už nic jednoduchýho
Obrázek

https://a.allegroimg.com/s1024/0cddcb/d ... 3fccdfd440

na to že se v tom hrabalo a jen 14 dní (pokud ne snad ještě dříve) po výměně spirál to umřelo, to vypadá na moc velkou náhodu. Co připojovací místa té řídící desky, není tam někde špatný kontakt v konektoru, zalomený kablík apod. co se mohlo stát při manipulaci? Nepřipojila se po opravě blbě, má to na 400V nebo jen 230V? (to by nefungovala ani těch 14 dní ...)

Podle všeho je to asi ovládání řady TOUCH II, ta chybka F25 po to pokusu s 24V říká, že se jí těch 24V sekundárních nelíbí ...
Doslova
Secondary tension of power supply too high (primary > 300 V)

#13 Příspěvek od **rnbw** » 06 čer 2020, 21:03

Treba opravit povodne napajanie. Je dost pravdepodobne, ze to zacne fungovat, ak si tam uz nieco neodpalil...

kalas01 · #14 Příspěvek od **kalas01** » 07 čer 2020, 09:23

Napájení ze zdroje 24 jsem zvolil proto,že hodnoty na trafu byly prim.2*115V a sek.2*12V,přičemž jsou oba zapojeny sériově.Napětí jsem najížděl asi od 10V pomalu nahoru.Teprve po dosažení 24V displej ožil, ukázal zmíněnou chybu a začalo to nepřerušovaně pískat.
Dnes odpoledne prohlédnu tu část napájení před a za trafem(trafo je ok).
Pak dám vědět.
Jinak všem moc dík za Vaši pomoc!
kalas01

Rostav · #15 Příspěvek od **Rostav** » 07 čer 2020, 12:14

Ta deska byla vyráběna již v r. 1999. V té době ještě v síti nebylo 230-240V ale 220V Zkontroluj hodnoty primáru na trafu aby nedocházelo k přepětí. Nedělej pokusy s připojováním externího zdroje.Procesor to nemá rád a můžeš vymazat paměť.
