S: Potenciometer Tesla WK67906 zdroj T052

Zpráva

#1 Příspěvek od **zdenoeddie** » 13 čer 2020, 23:33

Ahojte,

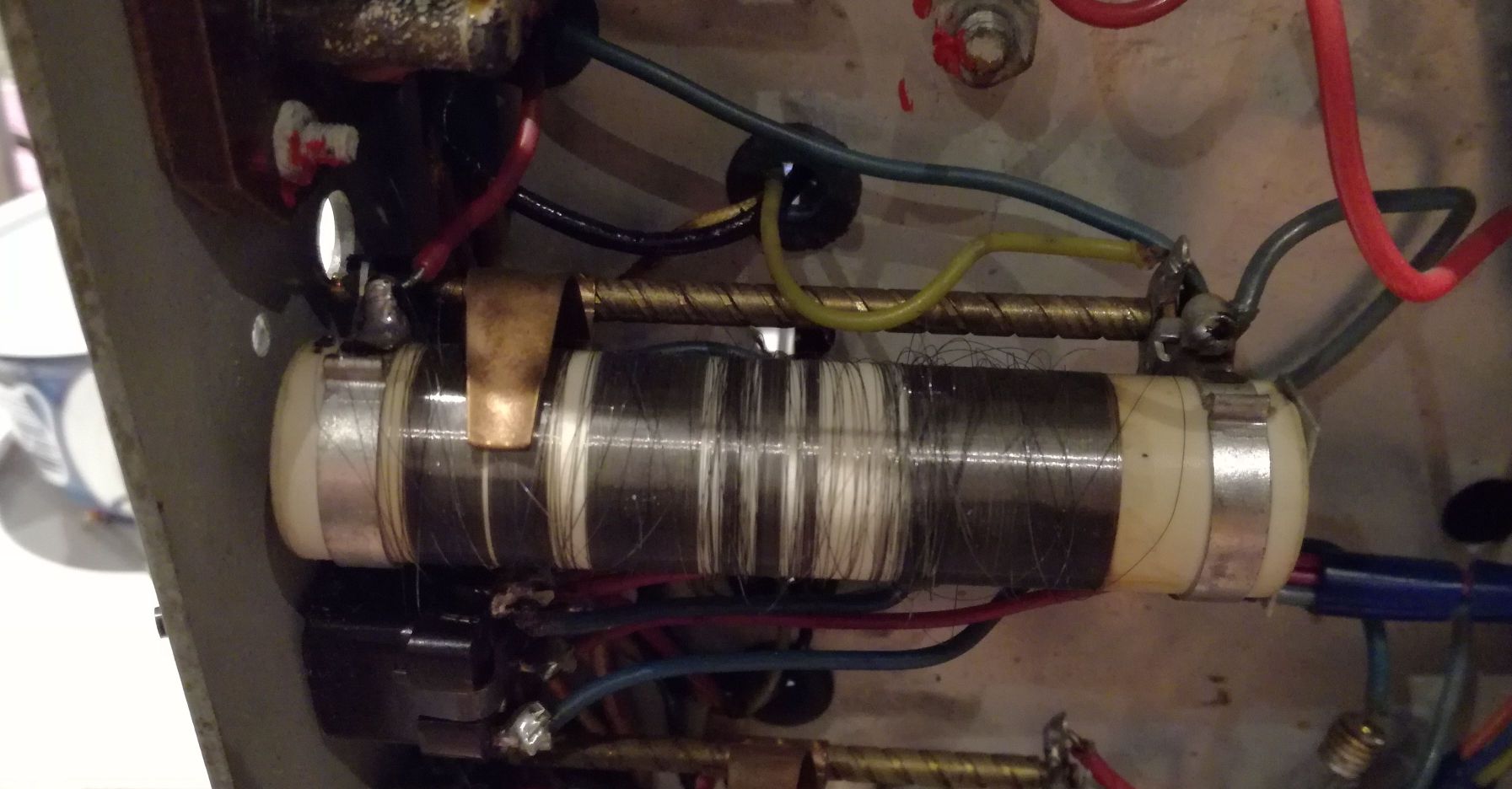

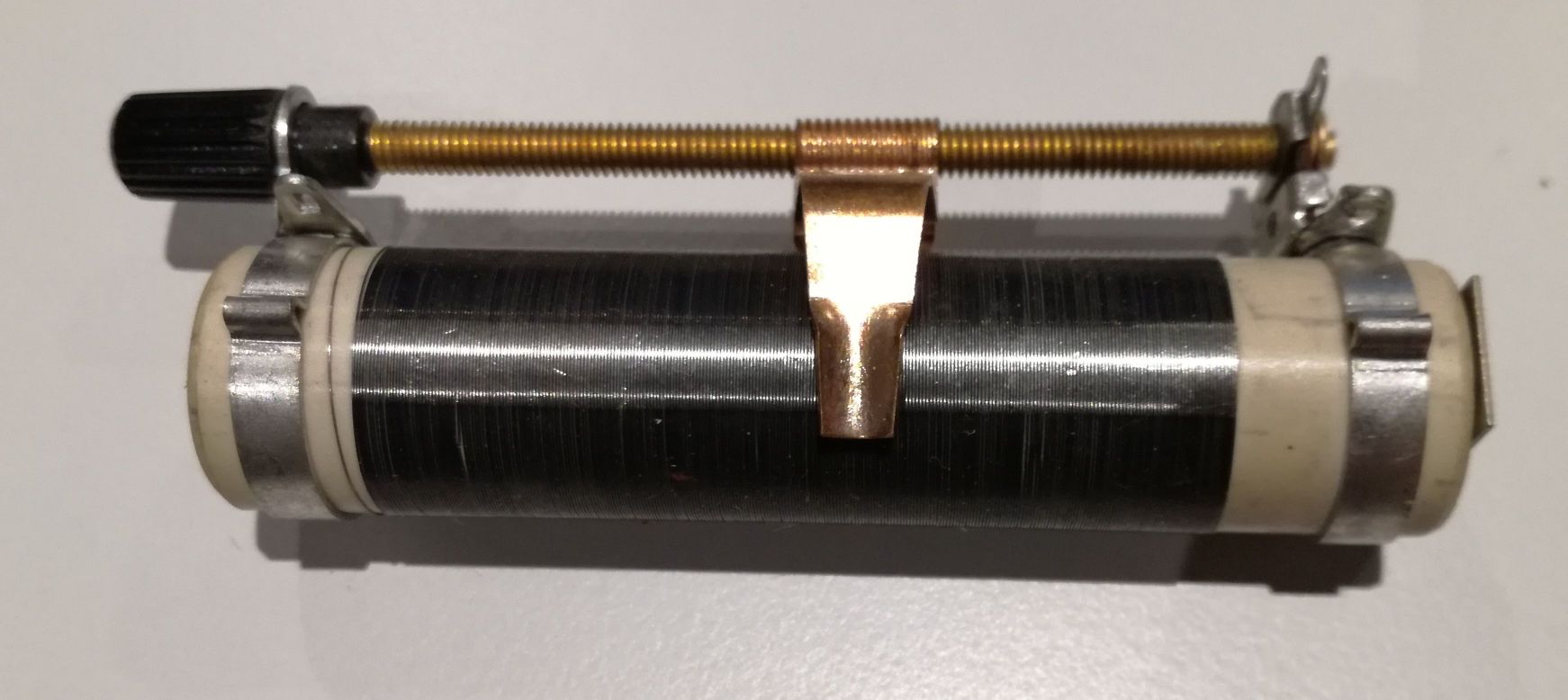

zhanam 10k potenciometer do zdroja Tesla T052. Presne cislo neviem, ale vyzera to podobne ako WK67906 ktory mam, bohuzial inu hodnotu. Prikladam aj obrazky.
Dik

stefan31 · #2 Příspěvek od **stefan31** » 14 čer 2020, 12:27

Bol by pevný odpor TR604 10k/25W -na malom úseku by sa regulácia asi dala urobiť, a TR614 16k/25W , má možnosť nastaviť odbočku nastaviteľnou obručou - nie je však možná regulácia, ako na obr.

Stefan31

sinclair · #3 Příspěvek od **sinclair** » 14 čer 2020, 14:23

Mám přesně ten model s tou šroubovicí a bokem vyvedenou hřídelkou 6mm, ale jen 3k3, pak TR621 a TR624 4k7. 10k v tomto provedení ani jeden.

#4 Příspěvek od **zdenoeddie** » 14 čer 2020, 16:15

Uz som premyslal, ze ak nezozeniem, tak zaimplementujem stabilizator s tranzistorom. Spravil by som to len ako vlozeny modul, ktory sa pripoji namiesto povodneho vykonoveho potenciometra. Kedze schemu nemozem nikde dohladat, skusim prekreslit a potom sa uvidi co s tym dalej.

#5 Příspěvek od **miroja** » 26 úno 2021, 12:09

Podarilo sa mi zohnat takyto zdroj, v ktorom chyba mnohootackovy potenciometer na regulaciu napatao 0-250V. Inak vyzera byt celkom zachovaly.
Ako si to nakoniec doriesil? Podarilo sa ti zistit aky tam ma byt potak? Co schema, podarilo sa ti niekde najst, ci si nakreslil sam?

zdeko · #6 Příspěvek od **zdeko** » 22 črc 2022, 12:08

Originální odpor je 10k. Naprosto nedostupný. Provedl jsem úpravu při použití odporu 6k8 a dvou TR512 3k3 na začátku a na konci dráhy 6k8. Přepínač 0-50V / 500V jsem odpojil. Připojuji 3k3 za 6k8 cca 18V -160V, nebo před , potom cca120V- 300V.
