GÜDE MIG 155 /4/A - schéma

Zpráva

Freedy · #1 Příspěvek od **Freedy** » 08 srp 2020, 18:17

Zdravím

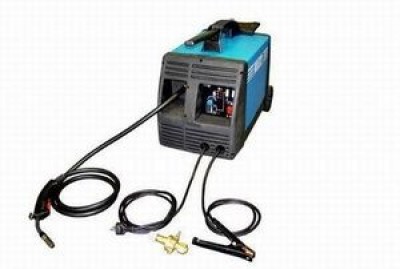

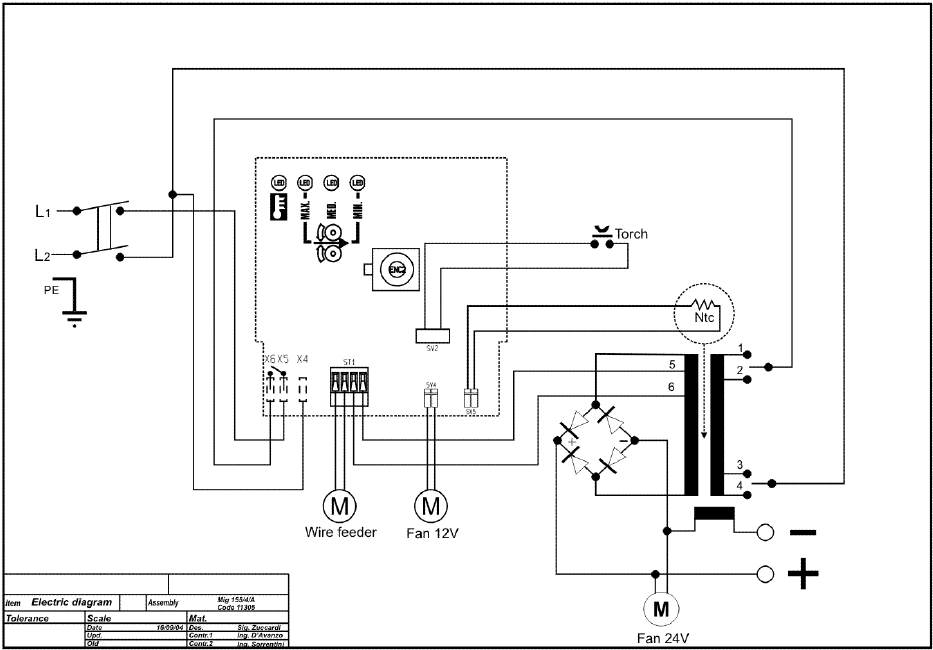

neměl by prosím někdo schéma tohoto co2 ? začalo zlobit podávání drátu, bohužel nemohu nikde najít schéma zapojení a nechce se mi naslepo něco zkoušet. Děkuji.

voitano · #2 Příspěvek od **voitano** » 09 srp 2020, 13:39

schéma Ti nebude k ničemu.....

BOBOBO · #3 Příspěvek od **BOBOBO** » 09 srp 2020, 20:07

Projdi svarforum .

jogi24 · #4 Příspěvek od **jogi24** » 09 srp 2020, 22:00

Zlobit? A co to znamena? "zlobit"????

Freedy · #5 Příspěvek od **Freedy** » 10 srp 2020, 06:46

Někdy se nechce rozjet podávání, jindy zas kolísá, jako po vlnovce, zrychluje a zpomaluje nebo trhavě podává. Zkusil jsem i jinou cívku se slabším drátem a je to stejný.

Sadra17 · #6 Příspěvek od **Sadra17** » 10 srp 2020, 08:55

to nejni chyba ale vlastnost

Freedy · #7 Příspěvek od **Freedy** » 10 srp 2020, 09:16

Nedělalo to šla pěkně plynule, teď už ne.

BOBOBO · #8 Příspěvek od **BOBOBO** » 10 srp 2020, 10:26

Je to vlastnost . Aby bylo méně problémů , je to jen hračka , dělá se několik úprav uvedených na svarforu .

Sadra17 · #9 Příspěvek od **Sadra17** » 10 srp 2020, 14:39

napájení posuvu jde z hlavního trafa (svařovacího proudu) tam to zákonitě bude kolísat vždy, řešením by technicky bylo přidat vlastní trafo pro napájení posuvu (pak můžeš dovybavit stykačem, elmag ventilem na plyn...)

witt · #10 Příspěvek od **witt** » 10 srp 2020, 17:12

Pokud píše, že mu to nedělalo, tak se zjevně nejedná o neplynulý chod, kvůli zatížení trafa svařováním (tohoto houpání si možná ani nevšiml).
Bych si spíš tipnul na překroucený (zalomený) "bowden", případně průvlak.

Freedy · #11 Příspěvek od **Freedy** » 10 srp 2020, 17:15

Už jsem na to koukal, bude nejlepší přidat trafo s pwm regulací přímo pro motor posuvu a uvidíme.

jogi24 · #12 Příspěvek od **jogi24** » 13 srp 2020, 21:46

Problem moze byt v podavaci, bowdene,pritlaku kladky a samozrejme aj spicke v horaku, skus to na prazdno bez drotu ako sa sprava samotna regulacia, pri zmene rychlosti podavaca, ak to robi aj na prazdno,skontrolovat motor na lab. zdroji. Su to hrackarske motorceky,takze,ze trhaju nieje nic nove.
Az potom by som siel do upravy podavania cez druhe trafo a PWM regulaciu.

tornado6 · #13 Příspěvek od **tornado6** » 17 srp 2020, 23:16

A pokial hovoríte o regulácii rýchlosti podavača drotu, čo robí tu regulaciu, nie náhodou potenciometer? nemože byt vydreta draha potaku? prípadne zlý kontakt? Alebo nebude problem niekde okolo?

BOBOBO · #14 Příspěvek od **BOBOBO** » 18 srp 2020, 07:15

Ale tornado , mrkni na svarforum , stovky příspěvků .

kentan · #15 Příspěvek od **kentan** » 26 kvě 2021, 19:00

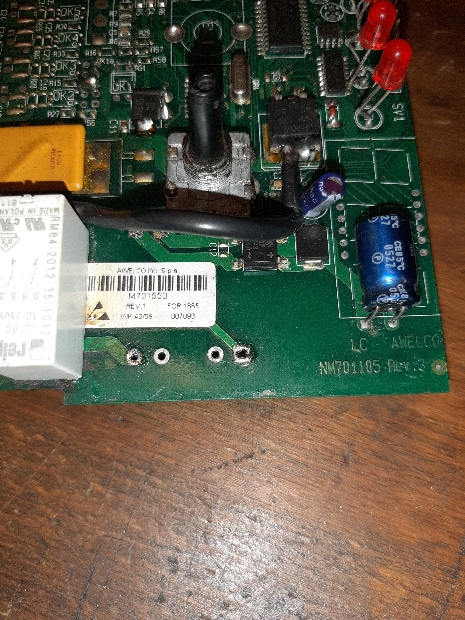

Zdravím, potřeboval bych prosím poradit. Mám tu tuto svářečku, s tím, že je tam jen nějaký ,,špatný dotek,,.

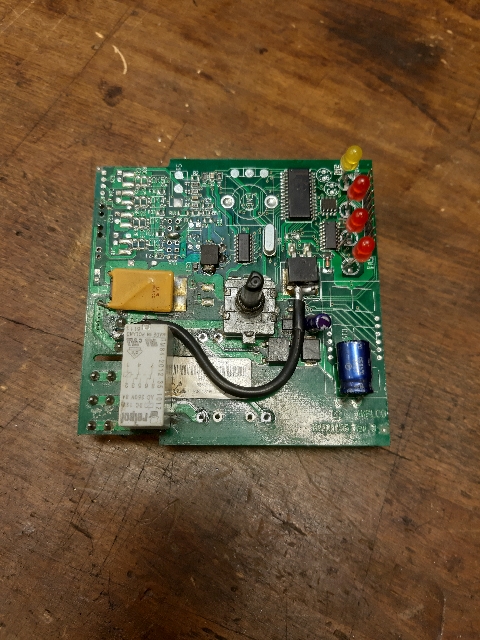

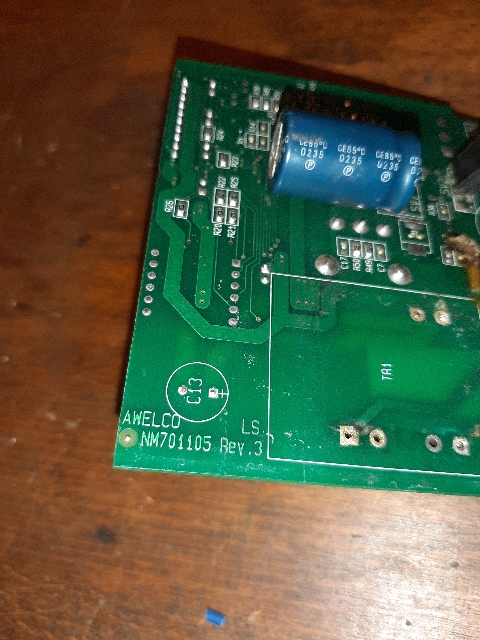

Přerušený obvod na řídící desce opravdu byl (silový pro podavač) .

Jenže, k tomu i spálené napájecí trafíčko řídící desky. Problém je, že nevím jaké mělo parametry. Primár, který byl na 230V, je spálený a sekundár má 8,8 Ohm a je vinutý vodičem 0.4mm.

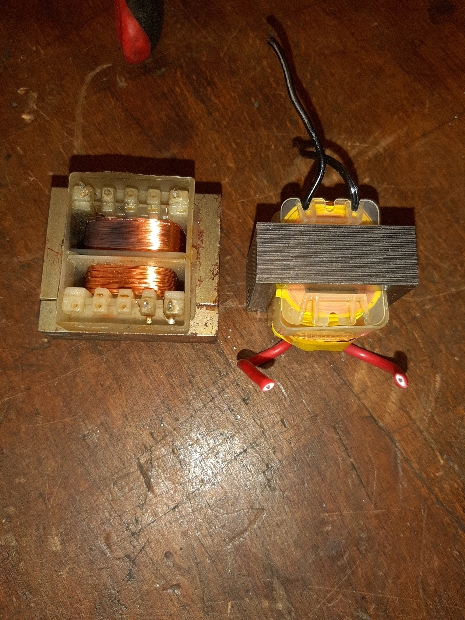

Našel jsem trafíčko podobných rozměrů. Které má 230/9V. Jenže to má odpor sekundáru 3,9 Ohm.

Myslím si, že původní napájení desky bylo také kolem 12 - 15V. Minimálně od 9V deska žije a ledky svítí normálně.

Také mi přijde, že originál trafo má primár vinutý slabším drátkem o více závitech. Nemůže být původní trafo jiný typ? Třeba skratuvzdorné? Že by bylo vinuté třeba 500/24V? Mám obavu tam pustit víc jak 15V. Po usměrnění.
