Televízor nešiel, iba blikala LEDka. Po premeraní napätí na zdroji padlo podozrenie na firmware. Ten sa naslepo prepísal, teda podľa blikania ledky na USB kľúči a zmene blikania ledky na TV. Akurát žiadna zmena, po zapnutí iba bliká ledka rovnako ako predtým. Najprv dva alebo tri krát s väčšou pauzou, a akoby svietila dvoma úrovňami (slabšie-silnejšie), následne bliká stredne rýchlo donekonečna. Dozvedel som sa, že to môže robiť ochrana, tak som ju premeral, na TP26 (PROTECT) je 0V, čiže je aktivovaná. Napätia tam sú všetky (+/- niečo), pozerám do schémy, meriam (namerané napätia sú červeným, tiež skutočný stav na doske), nejako to nesedí. 24V nieje v TV použité, ale dióda a napäťový delič tam je, za ním kondenzátor voči zemi, následne odpor 0R, a ďalej to nikam nevedie. Vyletoval som kondenzátor či nemá zvod, žiadna zmena. Dal som ho naspäť. Odpojil som kontakt na dióde, veď načo testovať 24V ktoré tam niesu. LED na TV svieti v kuse, nereaguje na nič. Zapojil som to naspäť, LED stále svieti v kuse a nič viac. Čo sa asi mohlo pokaziť? Je možné že táto časť ochrany je vlastne využitá ako nejaké oneskorenie, kým sa nabije ten kondenzátor? Ale ako počítam, stále to nesedí že by to mohlo fungovať, tá ochrana je zapojená nejako divne.
Mŕtve to nieje, po zapnutí napájania sa dá zistiť že to sekundu číta z epromky, ale ďalej nič. Že by firmware? Recovery cez USB nejde, má cenu skúsiť vyletovať epromky (sú tam dve) a nahrať do nej nejaký dump či to odžije? A čo s tou pošahanou ochranou?
p.s. úbytok napätia za R490 spôsobuje multimeter pri meraní. Skúsil som merať cez iný 33K odpor a nameral som rovnako. R490 a R81 sú v poriadku, nameraný odpor sedí.
Oprava dosky 17MB82S (z LCD televízora ORAVA)
Moderátor: Moderátoři
Oprava dosky 17MB82S (z LCD televízora ORAVA)
- Přílohy
-
- Za odporom vpravo už nič nieje...
Je na čase vymeniť primátora Bratislavy, a celú tú neschopnú pakáž okolo.
A nezdá se ti, že tvůj popis je "voľaaký zmatený"?
Blikání se nám vytratilo?

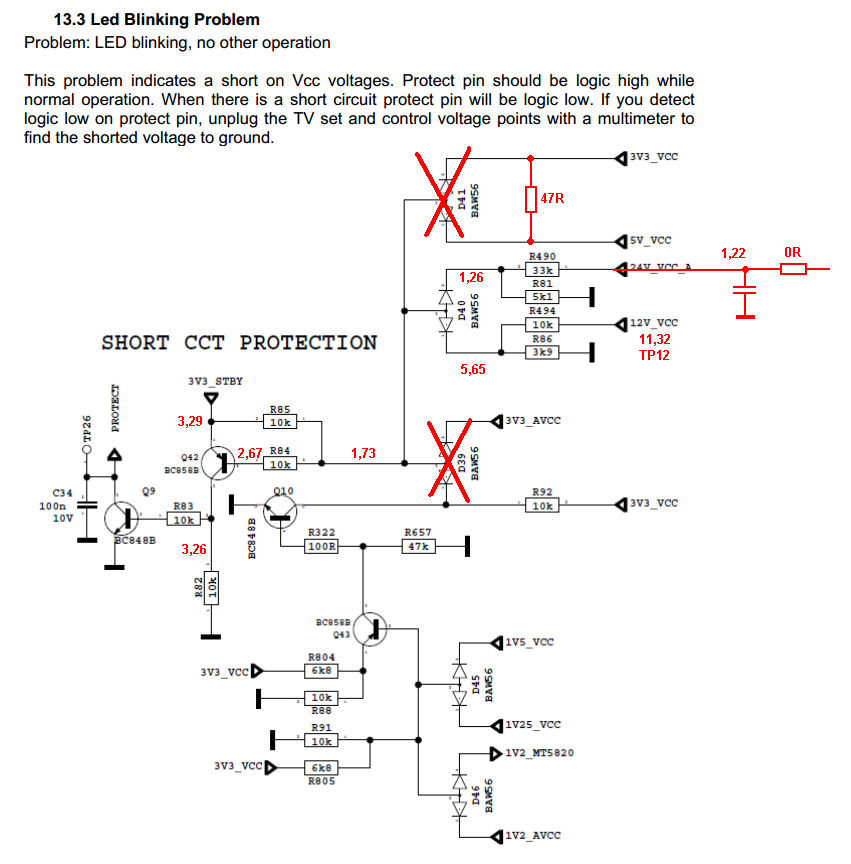

Ochrana je zapojena dobře, jen jsi do schematu měl zakreslit hodnoty napětí na jejích vstupech. Místo toho měříš odpojenou větev.
Naprav to.
PotPalo píše:...následne bliká stredne rýchlo donekonečna....
...Napätia tam sú všetky (+/- niečo)...
...Zapojil som to naspäť, LED stále svieti v kuse...
Blikání se nám vytratilo?
Ochrana je zapojena dobře, jen jsi do schematu měl zakreslit hodnoty napětí na jejích vstupech. Místo toho měříš odpojenou větev.
Naprav to.
D39 a D41 niesu osadené, takže čo tam mám merať? Ostáva iba D40, a to som premeral a zakreslil. Tých 1,73V v strede aktivuje ochranu - otvára Q42, takže podľa mňa tam má byť viac aby Q42 ostal zatvorený. A čo to ťahá dolu? 5,65V asi nie, tak ostáva R81. No neviem. (keby som vedel, tak sa tu asi nepýtam)
Ono to najprv blikalo ledkou, čo sa javilo ako ochrana. Z ochrany som vyradil tú nezapojenú vetvu, potom ledka svietila stále, vravím si "hurá opravené", ale zrada, telka nereaguje na nič. Následne som to dal do pôvodného stavu, ale ledka svieti stále, už nebliká ako predtým, a nereaguje.
Skúsil som preprogramovať obe epromky, ale je to bez zmeny. Vrátim do nich pôvodný obsah, ale až cez deň.
Ono to najprv blikalo ledkou, čo sa javilo ako ochrana. Z ochrany som vyradil tú nezapojenú vetvu, potom ledka svietila stále, vravím si "hurá opravené", ale zrada, telka nereaguje na nič. Následne som to dal do pôvodného stavu, ale ledka svieti stále, už nebliká ako predtým, a nereaguje.
Skúsil som preprogramovať obe epromky, ale je to bez zmeny. Vrátim do nich pôvodný obsah, ale až cez deň.
Je na čase vymeniť primátora Bratislavy, a celú tú neschopnú pakáž okolo.
No pokud by bylo to schema správně, t.j. bez napětí +24V, tak to fungovat nemůže, protože se Q42 otevírá přes R81, jak správně píšeš. Takže se musíš podívat po té "ztracené" větvi. Jinak to nevidím. Protože takto zapojená "ochrana" je trvale aktivní. Ještě to ověř měřením TP26 při odpojeném a připojeném R81.
Môžem. Normálne je ne TP26 0,12V. Keď odpojím ten horný vývod z D40 vedúci na nepoužitú časť, v podstate je to to isté ako by som odstránil oba odpory, tak je na TP26 3,27V. To som urobil aj predtým, odvtedy iba svieti ledka a TV nereaguje na nič.
Skúsil som letovať R81, to sa nedá, jeho časť je na večšej ploche GND čo mi odoberá teplo, navyše tam nieje miesto. Späť by som ho dával asi pol hodinu pod lupou (mikroskop nemám, oči nejako slabnú).
Skúsil som letovať R81, to sa nedá, jeho časť je na večšej ploche GND čo mi odoberá teplo, navyše tam nieje miesto. Späť by som ho dával asi pol hodinu pod lupou (mikroskop nemám, oči nejako slabnú).
Je na čase vymeniť primátora Bratislavy, a celú tú neschopnú pakáž okolo.
Na 99 je to soft a musi se prehrat pamet v programatoru.
Schemata na Vestel jsou naprd, desky se extreme lisi, oznaceni 17MB82 ma tolik modifikaci (lisi se tim vestel cislem na bile samolepce).
Vzhledem k cene techto desek bych zkusil prehrat soft v pameti a pokud nepomuze tak pak rovnou vymenil desku.
Napis Vestel cislo, treba to i nejakou budu mit.
A nahrat se tam neda jen tak neco, musi sedet alespon panel.
Schemata na Vestel jsou naprd, desky se extreme lisi, oznaceni 17MB82 ma tolik modifikaci (lisi se tim vestel cislem na bile samolepce).
Vzhledem k cene techto desek bych zkusil prehrat soft v pameti a pokud nepomuze tak pak rovnou vymenil desku.
Napis Vestel cislo, treba to i nejakou budu mit.
A nahrat se tam neda jen tak neco, musi sedet alespon panel.
Panel je AUO T215HVN01, doska 23189776. Nahral som tam na skúšku nejaký dump z rovnakej dosky ale iný TV (32" Hyundai), že či aspoň začne blikať ledka ako predtým, ale nič. Keby nesedel panel, tak by aspoň išiel prehrať firmware z USB keby nič iné, teda si aspoň myslím.
Zaráža ma, že ten hlavný procesor, teda ARM vôbec nemá chladič.
Zaráža ma, že ten hlavný procesor, teda ARM vôbec nemá chladič.
Je na čase vymeniť primátora Bratislavy, a celú tú neschopnú pakáž okolo.
Celé mi to príde ako blbosť, alebo pasca. Načo to stráži 12V, keď zdroj dáva iba 12V pre MB, tá si z toho robí ostatné napätia? Keby nešlo 12V, nejde ani MB a teda nemá ako kontrolovať či nejde 12V. Navyše podľa toho zapojenia nevyužitej vetvy to aj tak nefungovalo. Tam bude asi iná závada.
Vyhrabal som v zásobách podobnú dosku, síce iný typ (17MB62, je na 12V, s DVD, z 20% inak rozmiestnené konektory), ale tiež bola na 22" panel AUO Full-HD. Pokiaľ na nič lepšie neprídem, tak ju tam neskôr nejako nabastlím. Snáď jej nebude vadiť absencia DVD mechaniky, tú nieje kde dať. Iba ak by som na ňu dorobil krabičku na zadnej strane TV.
Vyhrabal som v zásobách podobnú dosku, síce iný typ (17MB62, je na 12V, s DVD, z 20% inak rozmiestnené konektory), ale tiež bola na 22" panel AUO Full-HD. Pokiaľ na nič lepšie neprídem, tak ju tam neskôr nejako nabastlím. Snáď jej nebude vadiť absencia DVD mechaniky, tú nieje kde dať. Iba ak by som na ňu dorobil krabičku na zadnej strane TV.
Je na čase vymeniť primátora Bratislavy, a celú tú neschopnú pakáž okolo.
Celé som to pretrasoval, popozeral kam vedú ktoré cestičky od tej ochrany, a je to presne tak ako som nakreslil do tej pôvodnej "univerzálnej" schémy. Teda pokiaľ tá doska nemá viac vrstiev ako dve, ale nevyzerá. Takže moja schéma sedí (tú spodnú polovicu som neporovnával, tú ignorujte), ale nesedí to čo tým chcel autor povedať. Keby som to už nemal schované, tak dám fotku ako je osadený 0R rezistor do časti kde to nikam nevedie.
