E-ink displeje - zkusenosti

Zpráva

termit256 · #1 Příspěvek od **termit256** » 13 zář 2020, 07:28

Pouzivate nekdo tuto pomerne zajimavou technologii?
Ceny sjely dolu a tak jsem se rozhodl ze ji pouziju v projektu jednoducheho pocitadla napajeneho z baterii. Objednal jsem tento 3barevny displej https://www.buydisplay.com/red-1-54-inc ... spberry-pi a nez mi prijde tak by mne zajimalo:
Jak dlouho tam vydrzi obraz bez napajeni? (tydny mesice, porad)
Je to schopne fungovat i v mrazu, rekneme do -20C?
Jak je to s refreshem u 3barevnych displeju? Asi ponekud zbrkle jsem objednal 3barevny a ted jsem zjistil podle videi na youtube ze refresh cervene trva asi 15 sekund. Da se provozovat i v cernobilem rezimu ktery je podstatne rychlejsi, nebo se obnovuji vzdy zdlouhave vsechny 3 barvy?
Ta cervena udajne pomerne relativne rychle bledne, takze se musi pravidelne obnovit pokud se displej par dnu nepouziva.
Jsou tam jeste nejake dalsi zaludnosti neobvykle u LCD technologie?

Ondra2 · #2 Příspěvek od **Ondra2** » 13 zář 2020, 08:29

Neodpovim na vše, ale aspoň něco. Před 6 lety jsem si v práci hral s těmi nejlevnějšími, které jsou teď vidět v Albertu jako cenovky. Tehdá to mělo být do pokojových termostatu bez baterek, třeba se solárním panylkem nebo jiným energy harvesterem. Rychlost refreshe lze dokonce nastavovat přičemž vyšší rychlosti jsou na úkor artefaktů předchozích obrazců. Černobílý režim je rychlejší, pokud při něm nechceš mazat barvu z předchozího obrázku (pokud tam nějaká byla). Jak dlouho vydrží barva nevím, ale nevidím důvod proč by vydržela méně než černá. Černobílý obrázek zobrazeny na displeji, který jsem odpojil a dal na nástěnku tam drží už 6. rokem a nezdá se že by se ztrácel.

samec · #3 Příspěvek od **samec** » 13 zář 2020, 08:55

Zrejme to súvisí s interfejsom a spôsobom vykresľovania, adresovania jednotlivých pixelov.
200 x 200 = 40 000 pixelov
15s / 40000 ≈ 0,4ms na jeden pixel

termit256 · #4 Příspěvek od **termit256** » 13 zář 2020, 08:57

Takze to problikavani displeje pri refreshi vytvarim ja softwarove? Ja myslel ze se o to automaticky stara radic displeje.

termit256 · #5 Příspěvek od **termit256** » 13 zář 2020, 09:10

samec píše:Zrejme to súvisí s interfejsom a spôsobom vykresľovania, adresovania jednotlivých pixelov.
200 x 200 = 40 000 pixelov
15s / 40000 ≈ 0,4ms na jeden pixel

Rekl bych ze to bude spis fyzickou pomalosti zmeny barev danou principem. SPI sbernice toho modulu jede na 20MHz, takze interface bych jako uzke hrdlo netipoval.

samec · #6 Příspěvek od **samec** » 13 zář 2020, 09:59

Jedno je zbernica medzi tvojiu MCU a vyrovnávacou pamäťoiu displeja, ale niečo iné je vnútorné prepojenie medzi vyrovnávacou pamäťou a jednotlivými pixelmi. Tam bude nejaky multiplex. Pochybujem, že každý pixel má pod sebou ešte nejaký pamäťový element. To by bola aj cena toho displeja niekde inde. Takže sa vykresľuje pixel po pixeli a keďže je to mechanická záležitosť, na každom pixeli to musí podržať napätie aspoň ten zlomok milisekundy, aby sa to prekreslilo.

termit256 · #7 Příspěvek od **termit256** » 13 zář 2020, 10:04

Urcite to neni pixel po pixelu, co jsem se dival na videa z prekreslovani i vetsich displeju, menily barvu po cele plose stejnomerne, jen pomalu.

#8 Příspěvek od **rnbw** » 13 zář 2020, 10:28

Kto mal v ruke nejaku citacku knih, tak to urcite videl - ked sa robi refresh celeho displeja, tak preblikne do negativu - cely v jednom momente.

Ondra2 · #9 Příspěvek od **Ondra2** » 13 zář 2020, 14:23

Je driver a driver. Pokud se s tím bavíš po SPI, tak tam máš oproti mě ještě nějaké chytro mezi displejem a interfacem. Já k ovládání malého displeje potřeboval asi 10 noh procesoru a vnější nábojovou pumpu. Bylo tam paralelni, pokud si dobře pamatuji 6 bitové rozhraní s hromadou příznakových pinů. Já totiž měl opravdu jenom to sklo. Na něm je nějaký multiplex a buffer, ale byl to opravdu low level.

termit256 · #10 Příspěvek od **termit256** » 13 zář 2020, 15:02

Ja mam v displeji driver SSD1681 https://www.buydisplay.com/download/ic/SSD1681.pdf
Co jsem se zbezne dival, tak je v driveru jen prevedeno to paralelni rozhrani na SPI pro usetreni noh a na modulu za displejem je menic napeti.

mikollar · #11 Příspěvek od **mikollar** » 13 zář 2020, 15:09

3 farebne sa prekresluju rovnako dlho bez ohladu ake farby vykresluje.
3 farebne su vacinou dost pomalsie ako 2.

To preblikovanie robi radic. Je to dane technogiou eink.

Rychlost prekreslenis zalezi od typu. Daju sa zohnat aj s dobou prekreslenia pod 1s. Mam jeden taky 10inch grayscale.
Vsetko cez SPI. SPI v pohode stiha prenasat data.

Dalej existuju displeje ktore podporuju aj ciasticne prekreslenie danej casti displeja. Ale aj tam je obmedzenie ze po x ciastocnych prekresleniach by mal nasledovat celkove prekreslenie.

Ja vacsinou pouzivam eink od waveshare

samec · #12 Příspěvek od **samec** » 13 zář 2020, 15:55

Dobre, tak podľa tohto videa má farebný displej tri farby v jednom pixeli a cervená farba sa dosahuje zložitým časovaním a prepínaním polarity.
https://youtu.be/MsbiO8EAsGw

Ondra2 · #13 Příspěvek od **Ondra2** » 14 zář 2020, 11:53

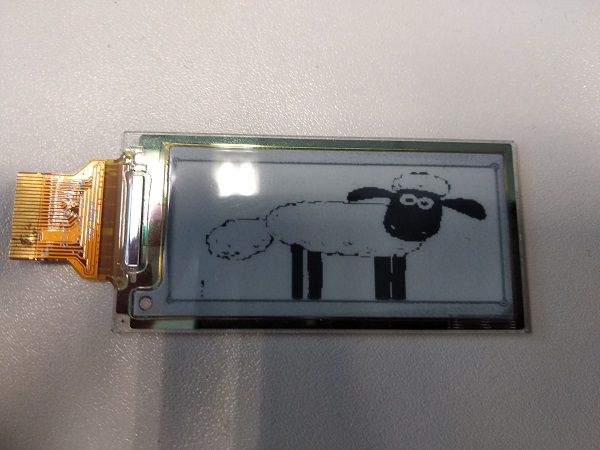

Takto vypadá obrázek po téměř 6 letech

termit256 · #14 Příspěvek od **termit256** » 14 zář 2020, 13:44

Jo, to je v pohode. Oni zminovali ze vybledava jen ta cervena, pry je tvorena vetsimi casticemi nez cerna a bila a ze se nejak samovolne vzdaluji od povrchu displeje nebo co. Ty cervene castice se pohybuji v tom oleji pomaleji nez cerne a bile a nejakym komplikovanym casovanim se dostavaji na povrch a ty cerne a bile zustanou uvnitr displeje. Jestli jsem to dobre pochopil.

pepik9 · #15 Příspěvek od **pepik9** » 14 zář 2020, 20:16

Ona obecně červená barva vyšisuje nejrychleji, například fasádní barvy nebo horší lak na autech.
