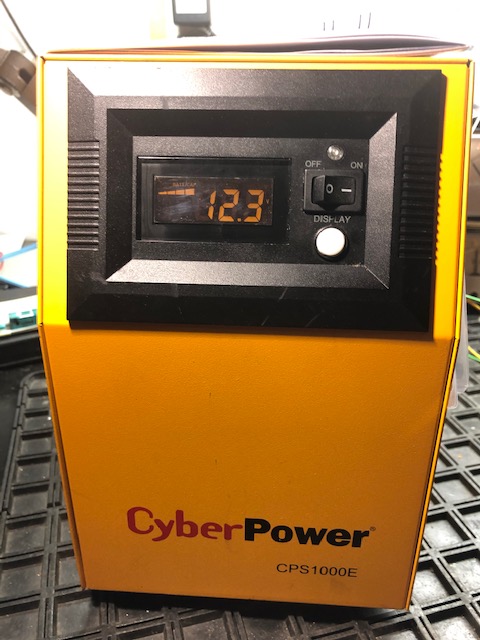

CPS1000E UPS, hádám po bouřce...

Zpráva

Jodr · #1 Příspěvek od **Jodr** » 27 zář 2020, 19:01

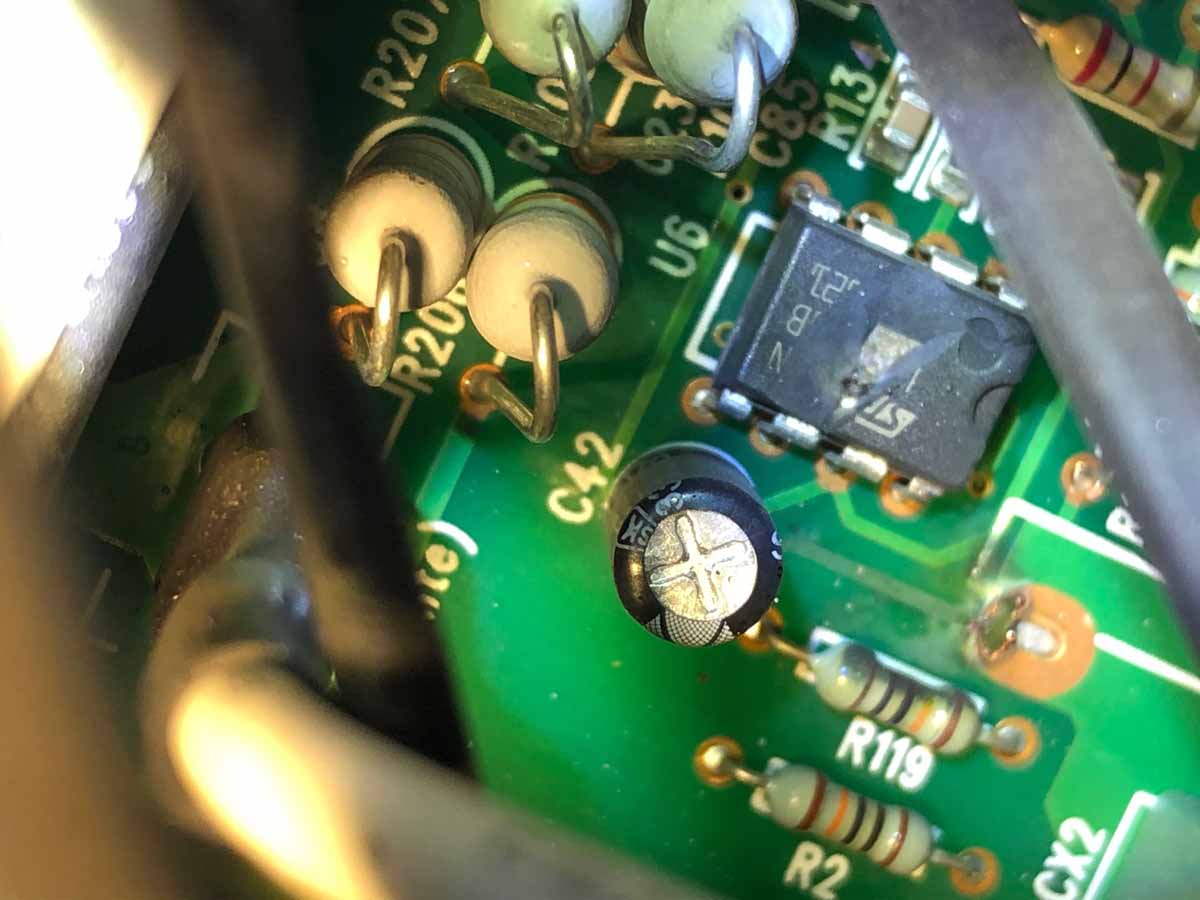

Ve zdrojové části jsou odstřeleny téměř všechny polovodiče a co je dál si netroufám domýšlet. Přesto, snad už jen ze zvědavosti se zkusím zeptat, zda někdo nemá povědomí co za IC bylo na pozici U6. Podle zbytků pouzdra ST xy, ale na pinout mě zapojení součástek na PCB nesedí. Že by se někdo potkal se schematem ani nepředpokládám. Z druhé strany PCB vypustily duši a jsou nečitelné D103, R145, C111, Q35 (MOSFET 6N90C)...

#2 Příspěvek od **rnbw** » 27 zář 2020, 20:00

Nie je to 3842, 3843 a pod.? Podla zapojenia by sa nieco malo najst tu:
https://remont-aud.net/ic_power/

#3 Příspěvek od **rezis** » 27 zář 2020, 20:16

Vystřelený kousek jde většinou uprostřed zařízení najít...

Jodr · #4 Příspěvek od **Jodr** » 27 zář 2020, 20:25

Taky jsem doufal, ale s rozborkou nejsem první...

passion · #5 Příspěvek od **passion** » 27 zář 2020, 21:57

U6 UC3845BN
D103 1N4148
R145 1k
C111 100n/50V
Q35 FQP 6N90C

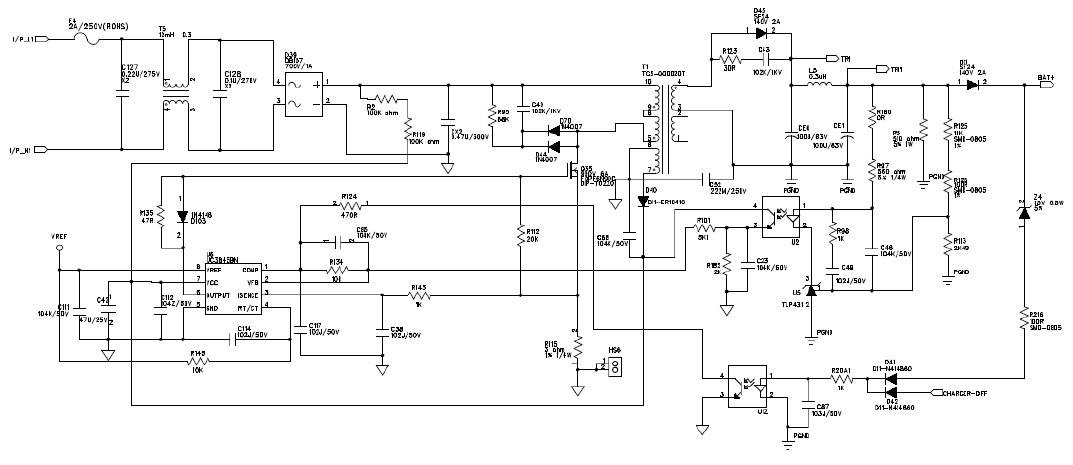

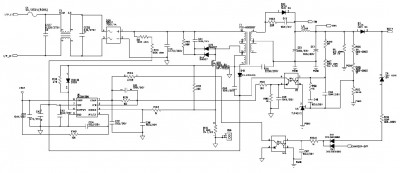

Jodr · #6 Příspěvek od **Jodr** » 27 zář 2020, 23:33

Super, neskonalé díky.
Mezitím jsem se dopátral rovněž k 384x, povyměňoval prostřelený můstek, opravil odpařené cesty na tišťáku a vyměnil invalidní díly kolem. Až dojdou objednané věci, pak se ukáže, zda jsem na vejminku nemarnil čas...

Jodr · #7 Příspěvek od **Jodr** » 06 říj 2020, 20:52

Nakonec se zadařilo. Musím se pochválit, neboť jak známo to nikdo za mě neudělá... Překvapuje mě, že na Made in PRC jde o vcelku slušně udělané zařízení. Blesk se uvnitř hodně snažil a docela mě vyškolil. Hodně pomohlo dílčí schémátko od Passion, ještě jednou neskonalé díky.
