VF zosilovač

Zpráva

Alino · #1 Příspěvek od **Alino** » 12 říj 2020, 15:17

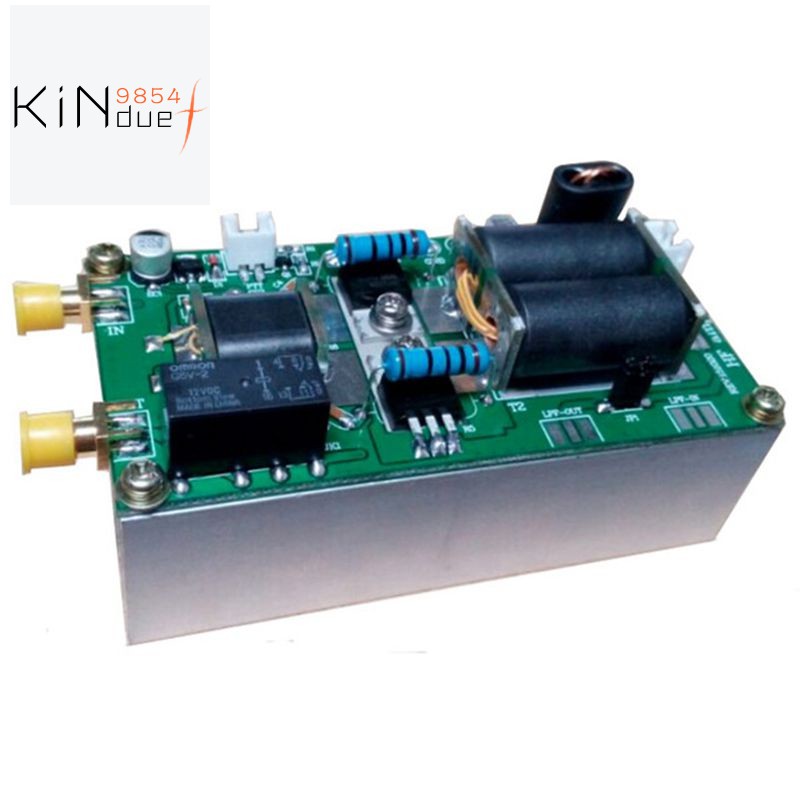

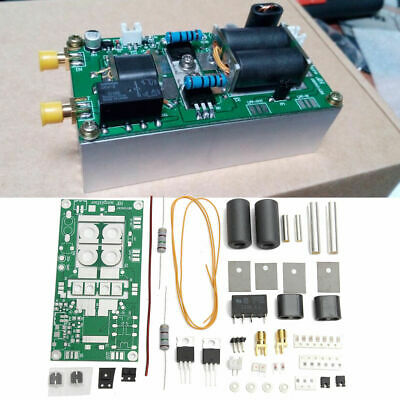

Zdravím čítajúcich.Chcel by som zvýšit výkon 817ky na chalupe.Narazil som na čínsku ponuku zosilovača ako na foto.Skladačka,i ked niektoré súčiastky sú už osadené.No lenže som zistil že na toto nemám,bez hanby,zosilovače som nikdy nestaval.Hlavne ako sa vinú transformátory.Takže by som chcel niekoho skúseného v týchto veciach poprosiť či by neskúsil tento zosilnovač zložiť a otestovať.Ked pôjde alebo nepôjde nevadí za pokus to stojí.Nenahnevám sa ak sa to nepodarí.Samozrejme za odmenu.Nemusel by isť plným výkonom ako udávaju 70W.Mne by stačilo aj 30-40W.Už ste mi viac krát pomohli mohlo by sa to podariť.Ďakujem za každú odpoveď.Ospravedlnujem sa ak to sem nepatrí.

#2 Příspěvek od **ok1hga** » 12 říj 2020, 15:29

dej sem tvoje reálné fotky a přesný typ té stavebnice, z toho obrázku výše se toho moc poznat nedá.
něco jsem našel . . .
dostal jsi k té stavebnici nějaké schéma? dej ho sem . . .

kutilmil · #3 Příspěvek od **kutilmil** » 12 říj 2020, 18:15

Pokial k tomu budeš mat sučiastky a schému ako píše OK1 tak by to zasa nemusel byť až taký problém zložiť.

patrikvarga · #4 Příspěvek od **patrikvarga** » 12 říj 2020, 18:47

https://www.aliexpress.com/i/32735096030.html ?

Alino · #5 Příspěvek od **Alino** » 12 říj 2020, 19:09

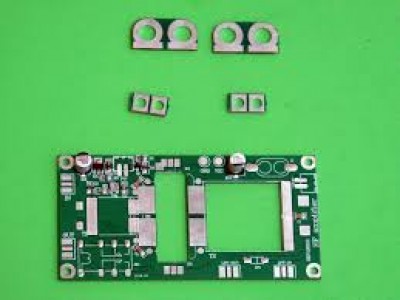

Posielam foto ako to prišlo.Samozrejme bez chladiča.Držiaky na transformátory treba asi najprv vylúpiť z plošného spoja.Ta schema v príspevku asi sedí inú som ani ja nenašiel.Všetky ostatné súčiastky sú v sáčku komplet k tomu aj trubičky na upevnenie transformátorov,dokonca aj drôt na navinutie.

#6 Příspěvek od **forbidden** » 12 říj 2020, 20:02

Docela by mě zajímalo, co z tohoto poleze za signál, jaký to bude mít harmonický zkreslení. Zvlášť, jestli na výstupu už nebude žádnej filtr.

#7 Příspěvek od **ok1hga** » 12 říj 2020, 20:31

Alino píše:k tomu aj trubičky na upevnenie transformátorov,dokonca aj drôt na navinutie.

. . . ty trubičky nejsou jen na upevnění, ale jsou vždy jako jedno vinutí !

Alino · #8 Příspěvek od **Alino** » 12 říj 2020, 20:32

Celkom dosť som našiel aj tu čo sa týka tej filtrácie
http://pa-11019.blogspot.com/2016/11/di ... power.html
to ok1hga no vidíš a ja som myslel že je to len nejaký držiak jadra trafa cez ktorý vedú dráty.Preto takéto veci to nechcem stavať,nemám skúsenosti.

#9 Příspěvek od **ok1hga** » 12 říj 2020, 21:02

ano, ten odkaz, to je přesně ono

Alino · #10 Příspěvek od **Alino** » 12 říj 2020, 22:09

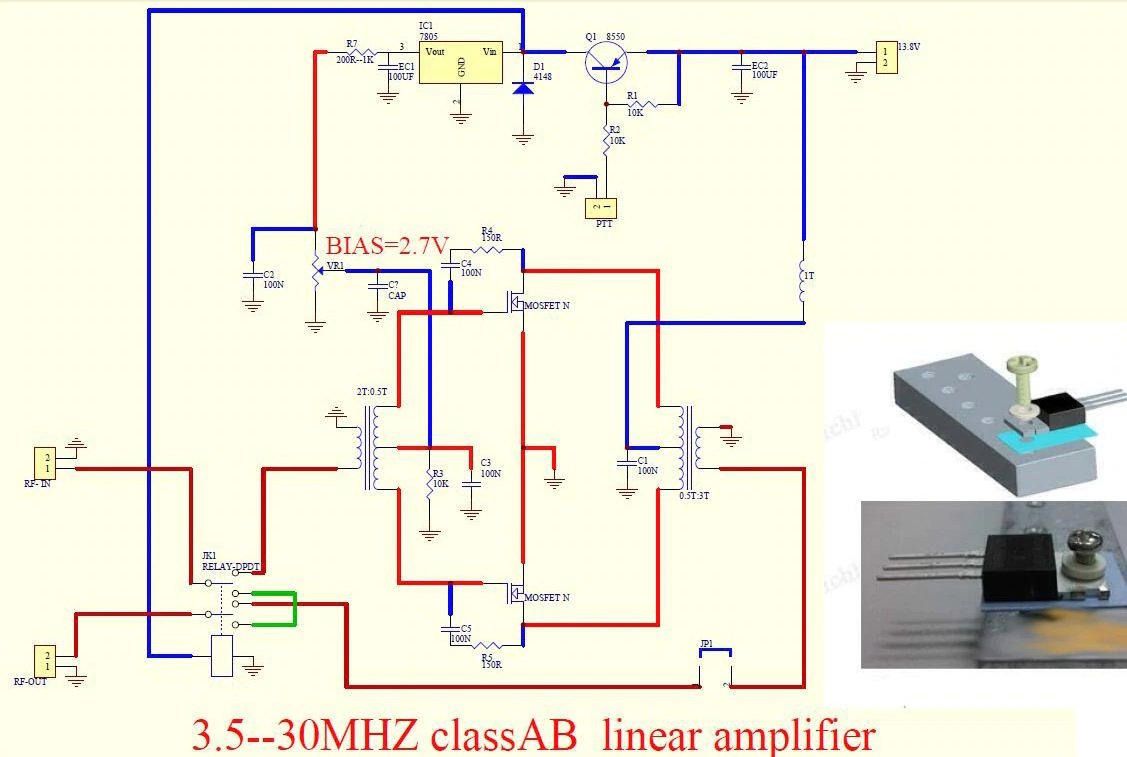

no neviem teda,na scheme je primárny transformátor na vstupe sú 2 závity a na výstupe0.5 závitu s odbočkou v strede na sek.transformátore O.5 závitu s odbočkou v strede a 3 závity. no a na tej foto ako si označil s vinutím to nevidím ako je to teda?

#11 Příspěvek od **ok1hga** » 12 říj 2020, 23:00

Alino píše:na scheme je primárny transformátor na vstupe sú 2 závity a na výstupe0.5 závitu s odbočkou v strede na sek.transformátore O.5 závitu s odbočkou v strede a 3 závity. no a na tej foto ako si označil s vinutím to nevidím

jak nevidíš ?

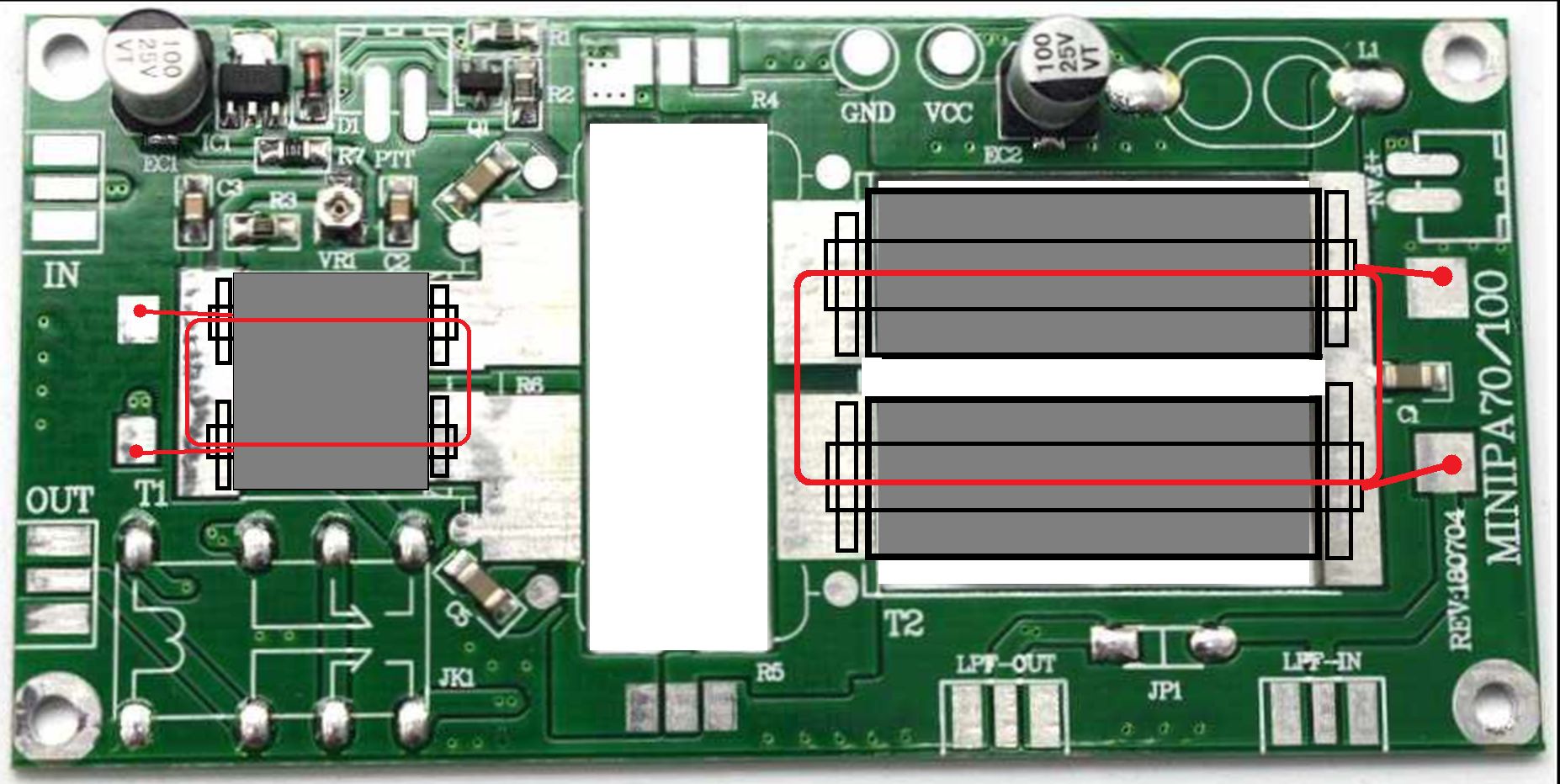

ta čelíčka jsou přiletovaná na ty plošky pod nima a take ke trubičkám . . .
. . . a ty trubičky dělají ten "půlzávit" s odbočkou v prostředku.
Ty fety mají velmi nízkou impedanci jak na vstupu, tak na výstupu, proto tato transformace.

Alino · #12 Příspěvek od **Alino** » 13 říj 2020, 13:56

No už to vidím vlastne plošák s trubičkami tvorí ten závit.Pozeral som aj ten Čebyševov filter.No ale to by musel byť na každé pásmo jeden.Mne by to stačilo tak na 40 a 20m pásmo.Čiže by som potreboval dva.Čo by to robilo keby som tie filtre nepoužil? Toto je to že chudý radioamatér nemá prístroje kde by to zmeral,alebo videl ako sa to chová alebo aké to robí harmonické.

#13 Příspěvek od **ok1hga** » 13 říj 2020, 14:10

Alino píše:Čo by to robilo keby som tie filtre nepoužil?

bordel na na vyšších pásmech a může to rušit rádio a televizi . . . nebo jiné služby.

Alino · #14 Příspěvek od **Alino** » 13 říj 2020, 16:03

Ešte ma tak napadlo,možno je to blbina,čo takto použiť CB zosilnovač.Je to hotové v krabičke.Len neviem či zasa nebude treba prispôsobiť výstup VF aby to nerušilo.

#15 Příspěvek od **ok1hga** » 13 říj 2020, 16:51

to je úplná blbost, CB zesilovače nejsou obvykle lineární jsou laděné na 27, taky nemají filtry a jsou zakázané.
Tenhle lineár je rozhodně lepší.
