usmernovac k voltmetru

Zpráva

samec · #1 Příspěvek od **samec** » 16 říj 2020, 21:50

Aké náhrady tranzistorov možno použiť v tomto uzapojení?
http://zpostbox.ru/linear_ac_voltmeter.html
Fungovalo by to s unipolárnymi tranzistormi?

#2 Příspěvek od **EKKAR** » 16 říj 2020, 22:25

Ber to tak, že původní pramen pracuje s bambusákama (Ge trandy), který byly v CCCP ve výrobě už někdy v polovičce 60. let minulýho století. Použitej materiál omezuje maximální měřitelný napětí na 1V, po jeho překročení se můžou některý tranzistory (kupodivu nedestruktivně) prorazit a ovlivnit tak indikovanej výsledek. Jako náhradu bych použil buď můstek poskládanej z diod se zlatým hrotem typu OA-9, nebo při požadavku na co nejmenší úbytek měřenýho napětí aktivní elektronickej "celovlnnej usměrňovač" s operákama - schéma se tady nedávno probíralo, stačí pohledat. Jedinej problém může přinést potřeba takovej aktivní usměrňovač napájet.

samec · #3 Příspěvek od **samec** » 16 říj 2020, 22:44

Potrebujem voltmeter do 45V, ale chcel by som, aby to meralo od čo najmenšieho napätia.

#4 Příspěvek od **EKKAR** » 17 říj 2020, 00:47

S napájeným usměrňovačem/měřicím zešilovačem klidně změříš mikrovolty ... Musíš si uvědomit, co za to hodláš obětovat. Bez napájení, jen s energií odebranou měřenýmu obvodu se o moc hloub pod 1V nedostaneš.

samec · #5 Příspěvek od **samec** » 17 říj 2020, 08:32

To ruské zapojenie ide od 0,1V a nie je extra zložité. Ak by to šlo použiť do 45V, tak ani nemusím prekresľovať stupnicu.

Crifodo · #6 Příspěvek od **Crifodo** » 17 říj 2020, 09:51

DU20 šel od 300 mV na plnou výchylku.

lesana87 · #7 Příspěvek od **lesana87** » 17 říj 2020, 09:57

Limituje tě tam Ueb použitých tranzistorů, jedna diagonála je otevřená druhá zavřená a ta musí přechodama EB vydržet to vstupní napětí. Kdybys přesunul R5 na vstup, tenhle problém by se asi vyřešil, ale posunul by se ti ten zlom, odkud je to lineární. Když budeš ty přechody EB chránit diodou/zenerkou, výrazně si tím snížíš vstupní odpor měřidla.

samec · #8 Příspěvek od **samec** » 17 říj 2020, 11:46

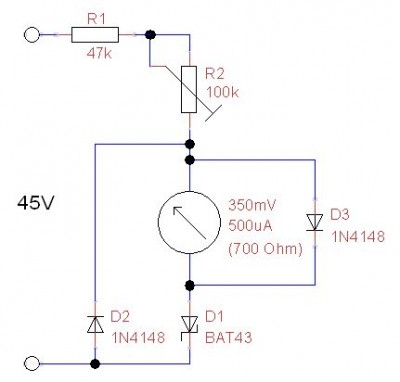

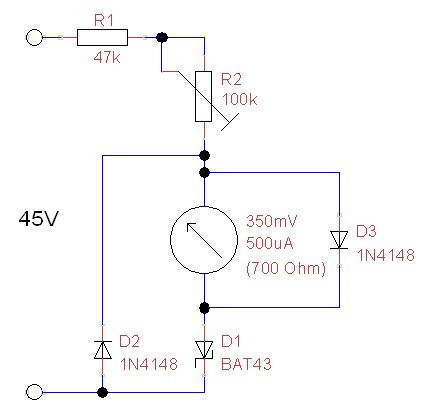

Tak som to nakoniec urobil takto. Len neviem, či to funguje, lebo ručička nejko zadrháva. Tak neviem, môže byť?

#9 Příspěvek od **Achab** » 17 říj 2020, 18:25

Crifodo píše:DU20 šel od 300 mV na plnou výchylku.

Ale stejnosměrných, nejnižší střídavý rozsah je 3 V.

Crifodo · #10 Příspěvek od **Crifodo** » 17 říj 2020, 18:43

Jo, to je pravda to jsem přehlídl.
Tak Ц4312, ten má 300 mV i na střídavinu. Řešilo se to dvojí stupnicí, zvlášť pro = a pro ∿ a nějakým tráfkem v obvodu usměrňovače.

eleferner · #11 Příspěvek od **eleferner** » 18 říj 2020, 00:26

Pro podobne ucely je mozne pouzit specialni MOSFETy s nulovym prahovym napetim. Zkus hledat "zero threshold mosfet", cena 4 kusu v jednom pouzdru kupodivu neni nejak silena:

https://cz.mouser.com/ProductDetail/Adv ... lq9Xdbg%3D

Primarni urceni je pro energy harvesting, coz je prakticky taky jen usmernovani malych napeti. Do 45 V to ale bude problem, tyhle trandy maji Udsmax = 10 V. Snad jedine kdyby ten usmernovac byl dvoustupnovy, pro mala napeti tyhle trandy a pro velka napeti je premostit transilem + obycejnymi diodami. Vlastne ten transil ani neni potreba, pokud se diody budou otevirat dostatecne rychle, aby trandy nikdy "nevidely" napeti vetsi nez tech 10 V.
