neznámá konstrukce - nepoznáte někdo?

[wlezley]

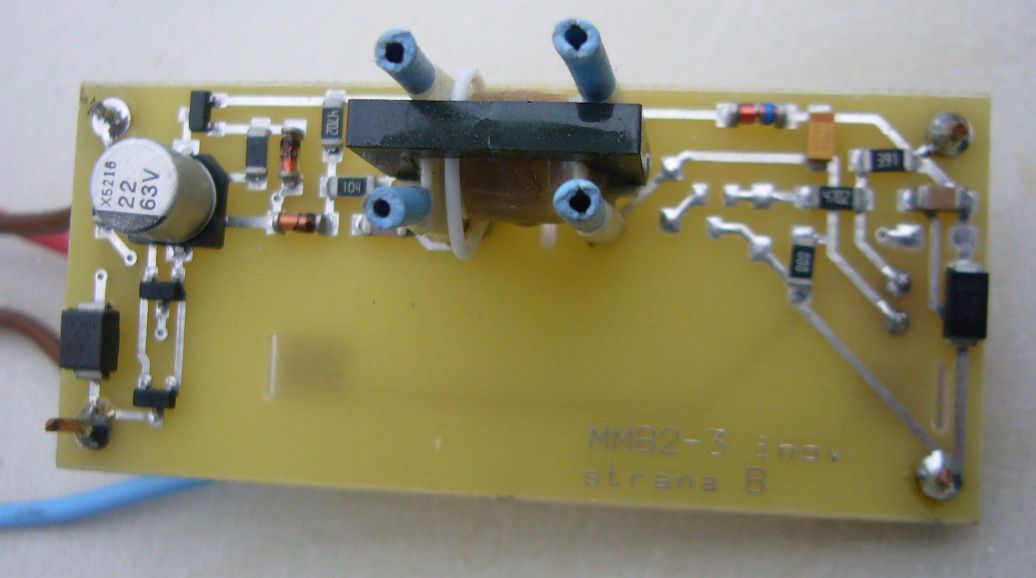

Jdu se psem a na chodníku se válí elektronická konstrukce, halt, jiná doba ... Možná jen, z kapsy vypadla, domácí úloha, netuším.
Nepoznáte o co jde? nějaká verze zdroje? Docela slušně zapájené i pěkná DPS. Jen pro zajímavost, v okruhu 30 km neznám nikoho (bohužel a Jezevec to nebyl kdo se elektronikou baví. Třeba majitel čte bastlírnu.

[petrfilipi]

Viděl bych to na měnič =/=, hodnoty napoví max. napětí na vstupním C a na C za trafem. Zkus tam připojit opatrně třeba 12V, 24V, ..., zdali "primár" začne kmitat a LED na výstupu svítit. Myslím, že je to z nějakého zařízení, že to nebude studentská práce, bo by tam nikdo nepsal "inox" apod.
Ten velký C bych viděl na primár.

PF

[jezevec]

Někdo to vyrval na SD z nějakého přístroje tuzemské výroby podle těch ulomených sloupků na tom proudovém tráfku. Vypadá to na pájení vlnou.

[lesana87]

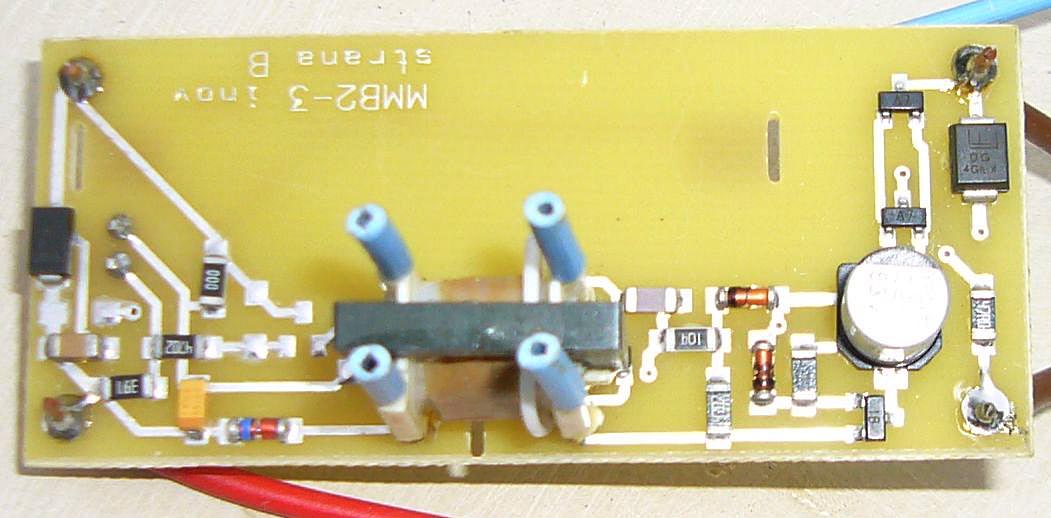

Není tam napsáno inox, ale inov, asi inovovaná verze.

[petrfilipi]

Jj, už to vidím.
Takže něco jako 2-3.1

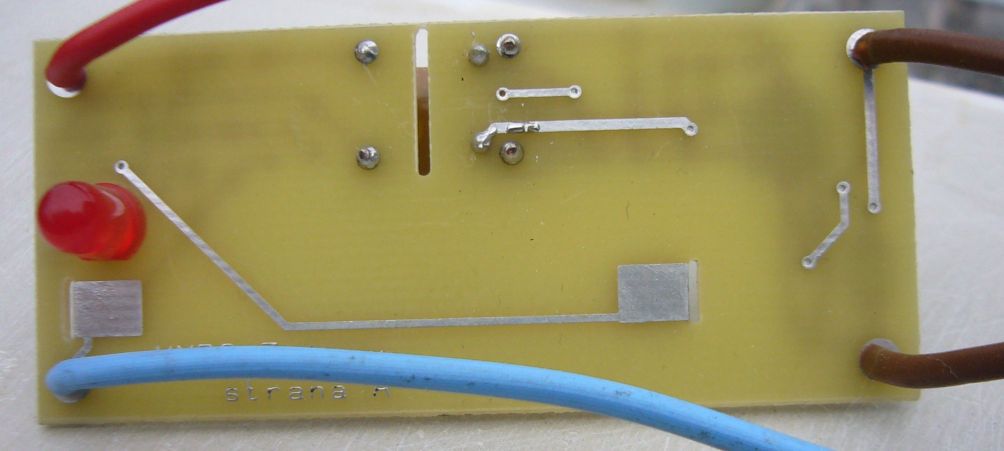

K čemu jsou ty dvě velké plošky na straně A?
PF

[wlezley]

Ano, může být, že to vypadlo z hromady vezené na SD. Směr odpovídá a od soboty by to na místě vydrželo tohle mě nenapadlo. Spoj bez masky, bez ošetření takový prostě "amatérský". Navíc jeden z hnědých přívodů visí ve vzduchu, pokud teda špatně nevidím.

[houmr]

Podle LEDky, velikosti a barvy drátů bych to typoval na DC/DC měnič pro traťové MB-áky. Tam, kde je v dosahu jiná dobíjená baterie (typicky 24V pro PZZ), se tímto měničem nahrazovaly buřtové monočlánky napájející telefon. Ze 24V (možná většího rozsahu) na 1,5V v řádu jednotek mA.

Nevede poblíž toho chodníku náhodou železnice?

[jezevec]

Já tam vidím jeden závit kolem vinutí tráfka, takže to nebude DC/DCměnič ale měření proudu.

[bu2520]

podle mě vstup je střídavý usměrněrněný dvěma dvojitými diodami pak to jde na samokmit měnič. a výstup má kromě jiného výstup na nějaký článek s páskovými vývody, vzhledem k tomu, že tam není vidět nějaké aktivní omezení napětí bude to spíš nějaký nicd či ni-mh. Ten závit co je vidět je vazba do báze tranzistoru.

[houmr]

Je to ten měnič.
Mám tu na stole jeho podobnou variantu MMB-UNI s pevností na 4kV, a je uvnitř ještě tužkový akumulátor 1,2V 750 mA. Zítra to nafotím. Bohužel má stržený štítek, ale vyčtu z něj alespoň, že vstup je ss nebo st napětí 12- ? V.

[Artaban001]

Mě to přijde nějaký spíš oddělený obvod buzení nějakýho MOSFET výkonovýho , nebo tyristoru, či podobnýho prvku - přenašeč impulsů.

[weed_smoker]

Podle LEDky, velikosti a barvy drátů bych to typoval na DC/DC měnič pro traťové MB-áky.

To odpovídá velikostí i barvama,umí to 1.5V nebo 3V pro vstup od 12 do 40V.Asi to je polotovar,obvykle to je zalepený,možná i zalitý.

[wlezley]

Sorry, ale co to je MB-ák? Nález MB-áku na silnici 4.třídy mi připomíná, volně pohozenou hromadu písku

[houmr]

"eMBák" je ten nejprimitivnější telefon na kliku, principem shodný s těmi známými polními vojenskými. Na železnici je podél témeř každé tratě u každého přejezdu, návěstidla zakazujícího jízdu apod. v těch sloupcích s písmenem "T". V dávných dobách u nich byly takové velké suché články v bakelitu, dnes se tam hojně letují buřty a ty se (tam kde to jde) v posledních 15 letech nahrazují těmito DC/DC konvertory s tužkovým akumulátorem. Ty první verze (myslím, že jde právě o ten na fotce) měly problém s izolační pevností a tak přes něj při bouřce z traťového kabelu dost často do zařízení přišel "dáreček". Ten co tu mám na stole - DPS je zalakována a trafo je už konstruováno tak, že primár je na jedné straně C-jádra, sekundár v dostatečné vzdálenosti na straně druhé a mezi tím je ještě přepážka.

[bu2520]

z jakého důvodu jsou to MBáci a ne UBáci?
