Push Pull měnič
Používám ho asi 14 dní, včera jsem si ale prohlédl průběh signálu na osciloskopu a spatřil tam nepěkné špičky, přesahující max. napětí tranzistorů IRFP054.

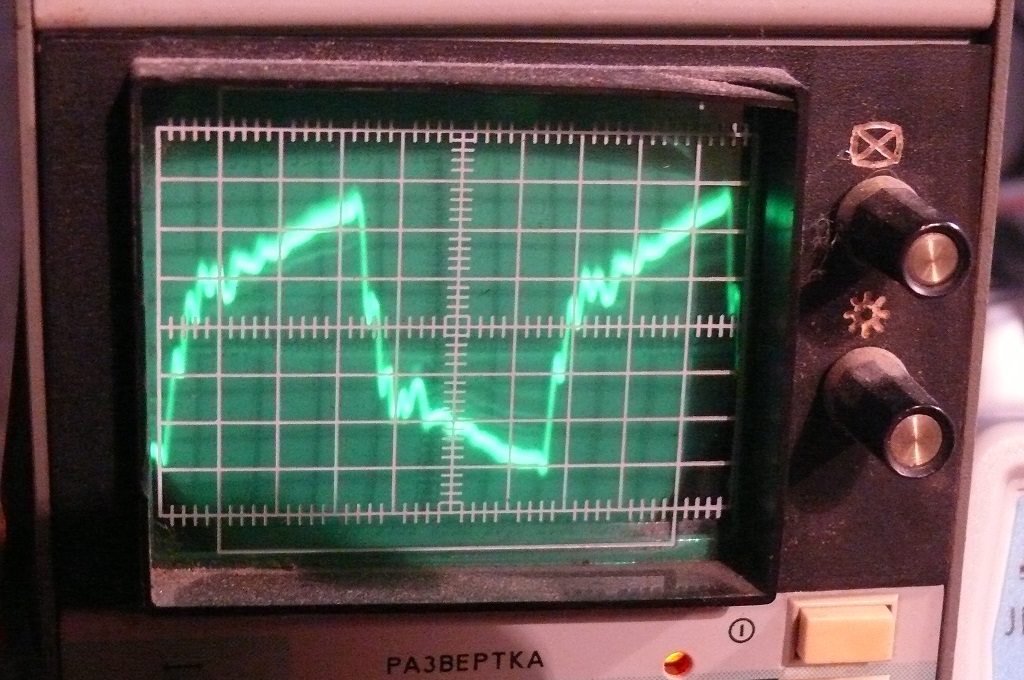

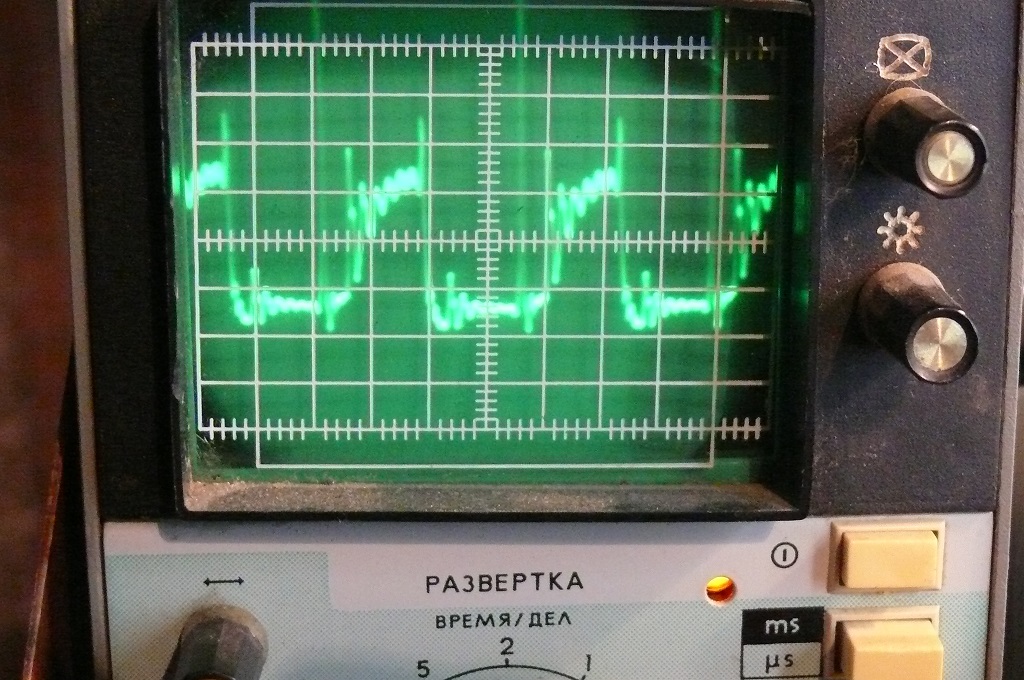

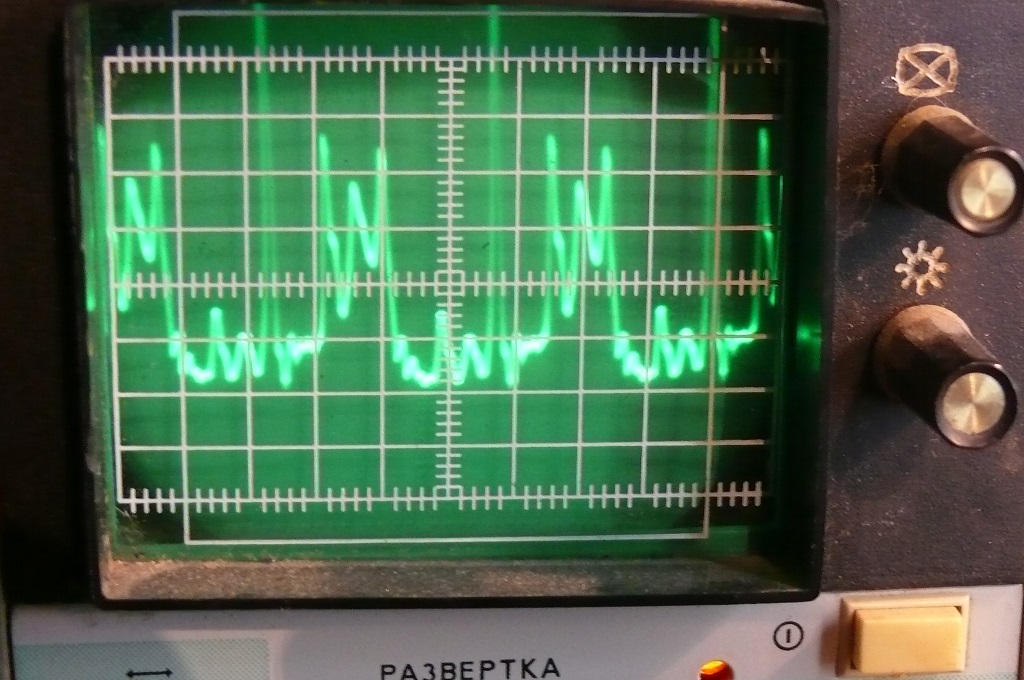

Na obrázcích jsou oscilogramy 300 a 600kHz měřené mezi Drainem tranzistoru a zemí, je to plné zákmitů a při vyšších frekvencích se pravoúhlý průběh úplně rozpadá na změť impulsů.

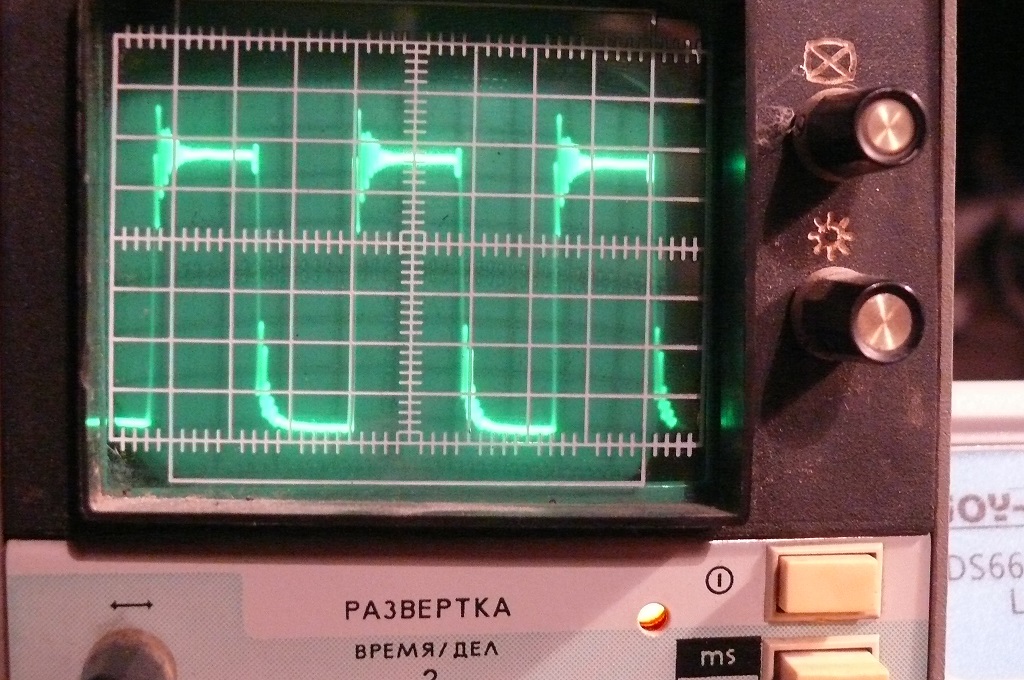

Na sekundární straně trafa průběhy nevypadají tak zle, vysvětluji si to tím, že vysoká indukčnost sekundárního vinutí prostě vyšší frekvence už nepustí.
Toroidní trafo má na primáru dvakrát jeden závit Ø 2mm (2x140nH) a na sekundáru 80z. Ø 1,2mm (45mH).
Jde mi o to, jestli je nutné nějak nepěkné impulsy ošetřit, jelikož zařízení fungovalo až dosud dobře, bez výraznějšího zahřívání čehokoliv.

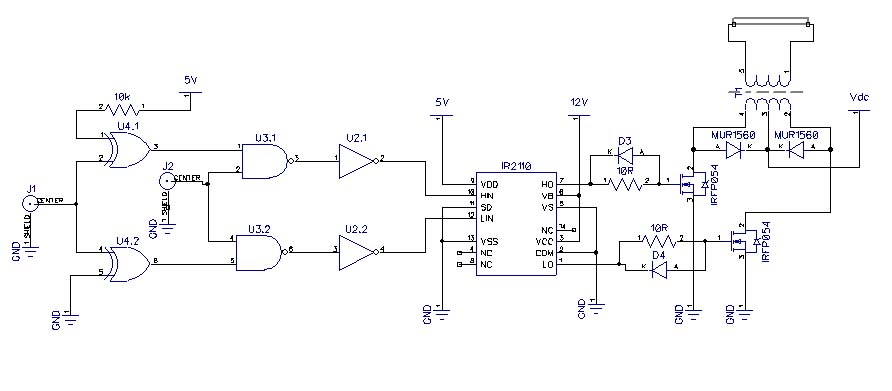

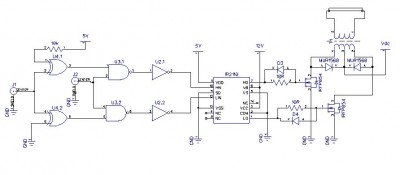

Až při snaze o přidání ochrany se ukázalo spousta problémů, diody na schématu, paralelně k primárním vinutí, celý přístroj zablokují, proto jsem k nim přidal do série odpory 4,7 Ω, které se ale značně hřejí.
Na stejné místo jsem vyzkoušel transily 1,5KE24A, které ten dlouhý impuls omezily na 24V, ale pekly se jak divé.
Navíc při zkracování špiček znatelně klesá i výstupní výkon.
Jak se podobné ochrany řeší v praxi a je to tady opravdu nutné?
Mimochodem, to, co má v sobě tranzistor IRFP045 zabudované, je transil?
Díky předem za rady!
- Přílohy
-
fm2.pdf- Původní projekt Aubreye Scoona
- (159.38 KiB) Staženo 138 x
- elektrosvit
- Příspěvky: 2517
- Registrován: 27 čer 2016, 00:00
Napěťové překmity způsobuje velká rozptylová indukčnost mezi oběma polovinami primárního vinutí.
Ty diody dej pryč, k potlačení překmitů se používají RC nebo RCD články připojené paralelně k tranzistorům.
To, co má tranzistor v sobě, není transil, ale substrátová dioda.
- ZdenekHQ
- Významný člen
- Příspěvky: 25519
- Registrován: 21 črc 2006, 00:00
- Bydliště: skoro Brno
- Kontaktovat uživatele:
Jinak fet, pokud má v popisu termín "avalanche", tak se vypnutej chová jako zenerka, takže nějaký úzký špičky mu moc nevadí, jen hřeje. Ale spoléhat se na to nedá. Navíc tady to nevidím.
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
- elektrosvit
- Příspěvky: 2517
- Registrován: 27 čer 2016, 00:00
Autor tam píše, že je to kvůli zanášení šumu do zdroje, tak jsem to nějak extra nehrotil.
Kondenzátor je poskládán z 6ti kusů 4700µF paralelně.
Žádená keramika, ani fóliák tam zatím nejsou
Můstek je z diod DV822-25-20.
Síťové trafo dává (podle pána, co mi to motal) při 7V asi 10A.
Pro pokusy mám omezen proud na straně sítě žárovkou 100W.
Ze sítě si takto bere cca 30W. (měřeno klíšťákem) Autorem deklarovaný výkon je pro mě úplně zbytečný.
Logika má vlastní zdroj včetně tráfka.
O podrobnostech zdroje jsem se opomněl zmínit, tímto to napravuji...
------------------------------------------------------------------------------------
Dal jsem dohromady "RC Snubber" (podle kalkulátoru http://paulorenato.com/index.php/electr ... preadsheet ), špičky se snížily na 40V, ale jak zapnu přerušování audio frekvencí, zase to vyskočí na 50V.
Pokusil jsem se doplnit transily, omezovaly sice pěkně, ale produkovaly "zvonění" jako kráva, není možné, že podobné zákmity následující za špičkou, produkuje ta Avalanche funkce tranzistoru? (kde se tam bere špička v době otevřeného tranzistoru ? )
Hodnoty Snubberu to spočítalo Rs 14Ω, Cs 1,1n. Nejlepší výsledky ale dávají kondy 3,3n.
P.S.: Signál v Gate tranzistorů žádnou špičku nevykazuje, kromě drobných zákmitů na hranách.
predpokladam kabel k nim asi 10cm
meraj priamo sondou, podla moznosti co najkratsi kablik k uzemnovacej kroko
idealne je take veci merat tak ze na sondu das kus koaxu (pouzivam zo starej sondy) , aby v blizkosti meraneho miesta boli oba kabliky uplne pri sebe , aby sa tam nemohlo hocico indukovat , co tam v reale vobec nieje.
edit: lesana ma predbehla
