Yamaha RX-V350

[kozejk]

Ahoj

Opravuji tenhle receiver a mám problém s automatickou ochranou která neumožnuje zapnutí přístroje. Měřením jsem zjistil že jeden z výkonových zesilovačů STK403-130 je zkratován mezi vývody 3 a 4 tudíž je špatný. Po vypájení i tak receiver nechce naběhnout, lze se do něj dostat pouze přes servisní menu. A teď protože jsem začátečník potřebuji poradit jak funguje ochrana která je ve schématech značena jako PRV.

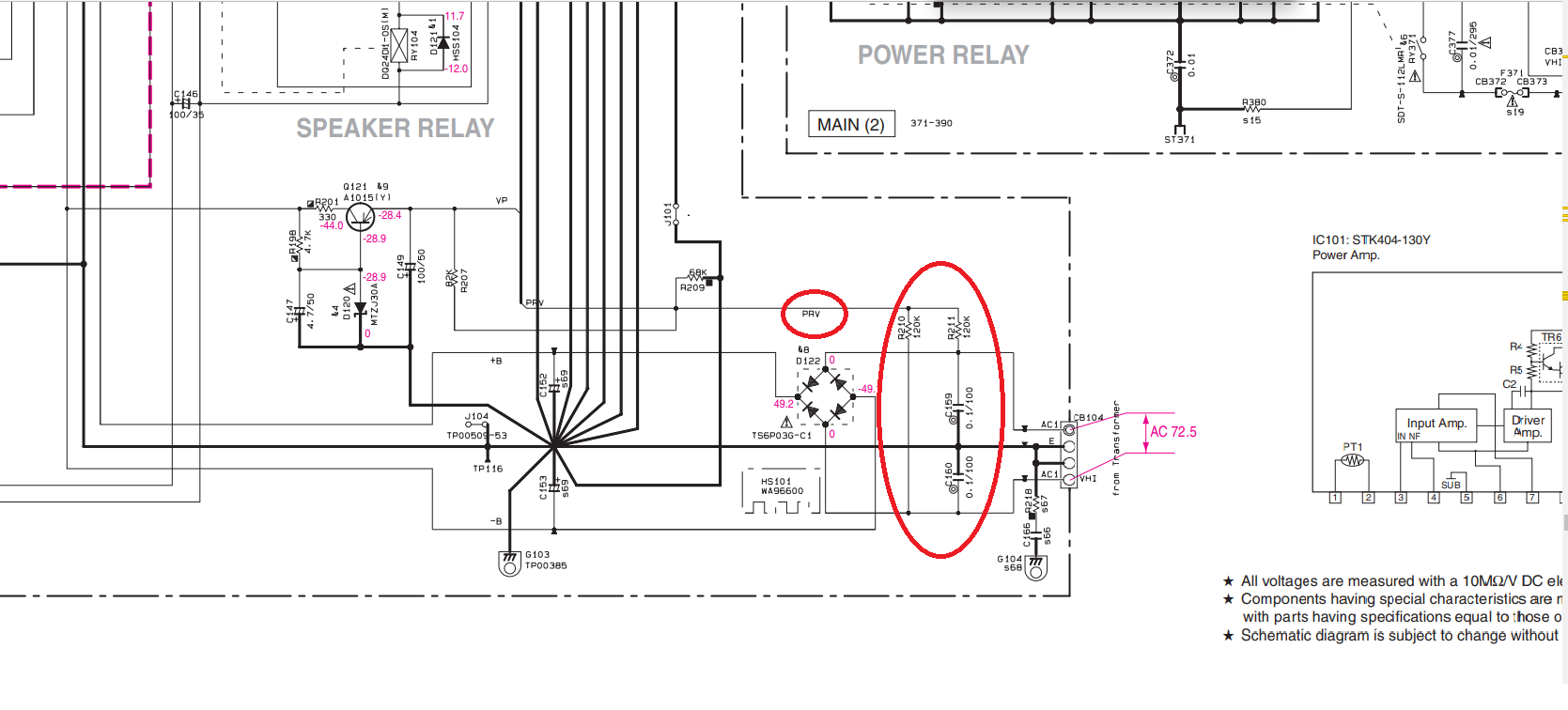

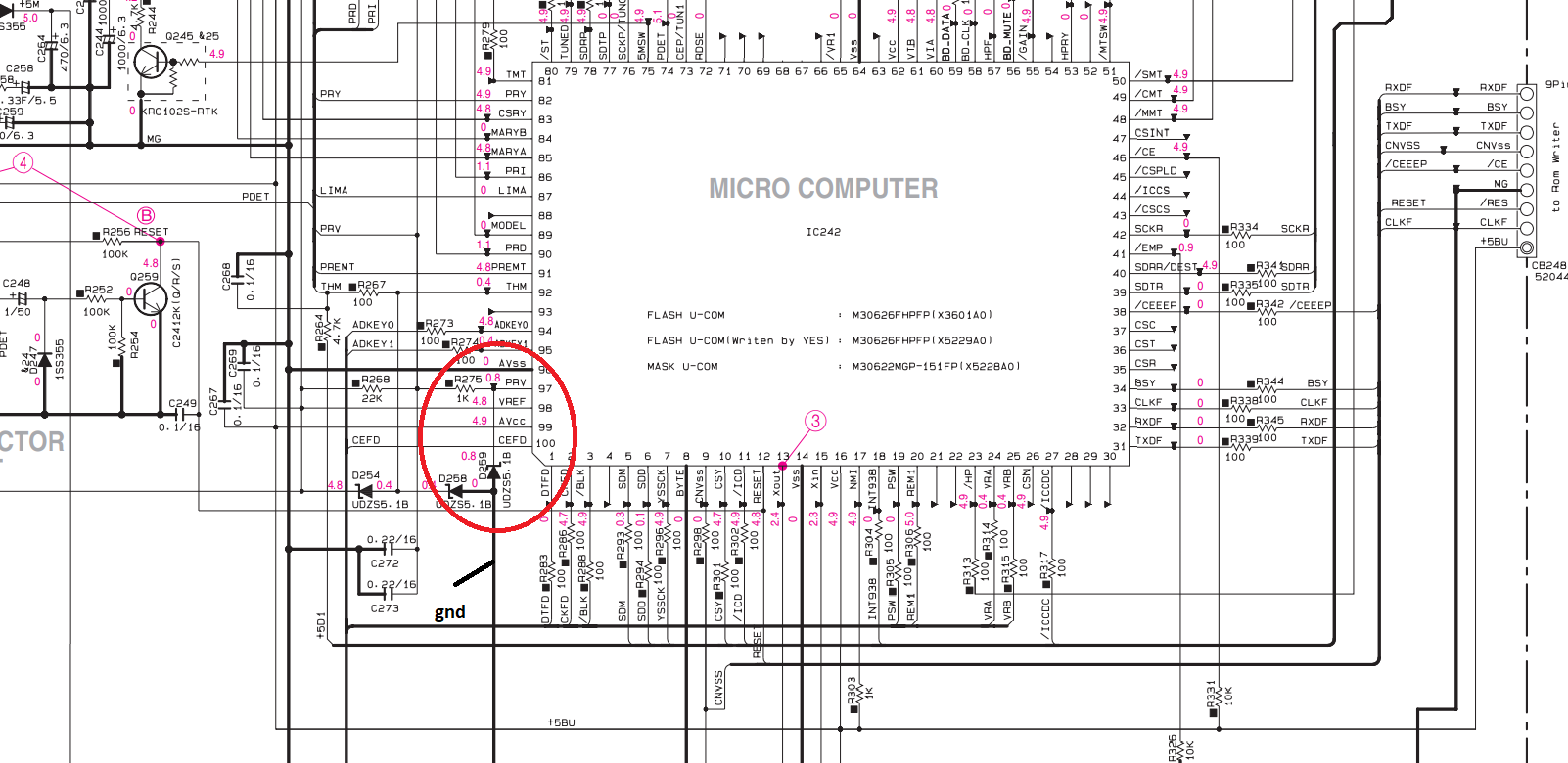

Přikládám neúplná schémata na kterých jsem PRV vyznačil. PRV nejde pouze k jednomu zdroji ale ke všem, které jsou v receiveru ale stačí mi vysvětlení pouze na přiloženém obrázku.

Děkuji

[dred]

Jedna zvláštnosť u týchto receiverov je, že pokiaľ ho máš i keď len čiastočne rozobratý nenabehne. Treba vrátiť všetko na svoje miesto aj s upevňovacími skrutkami.... Chýbajúce pospojovanie GND vždy niečo blokuje.

[Sendyx]

Přesně tak, pro funkci jsou nutné propoje pomocí šroubů, které jsou do dna a zadního panelu, a pokud se nepletu, tak musí být opravdu kvalitně propojen i zadní plech se dnem přístroje.

Když už to budeš mít opravené, zkus prosímtě, jak se chová zeesilovač při buzení sinem do limitace. Nedávno jsem jeden servisoval a všimnul jsem si něčeho vcelku divného, po cca 1-2 vteřinách se v signálu objevuje něco jako nepravidelné limitování při nižší úrovni, než dá napájení zdroje. V hudebním signálu se to prakticky neprojeví. Údajně je to vlastnost (ten pomršený signál je už na vstupu konců).

[yesper26]

PRV... zrejme protect... ked sa -vyskytne- jednosmerne napetie na vystupe tak zareaguje ochrana a vyhodi protect... - vadny konc. stupen. ale nemusi byt. mal som chybu i v samotnom obvode protect, vadne tranzistory... po vymene zosik nabehol a este mrkni kondiky v obvode protect. Integrovane svaby byvaju malokedy vadne.
