UE40D5500 zdroj bn44-00422b

Zpráva

aligator · #1 Příspěvek od **aligator** » 15 pro 2020, 19:06

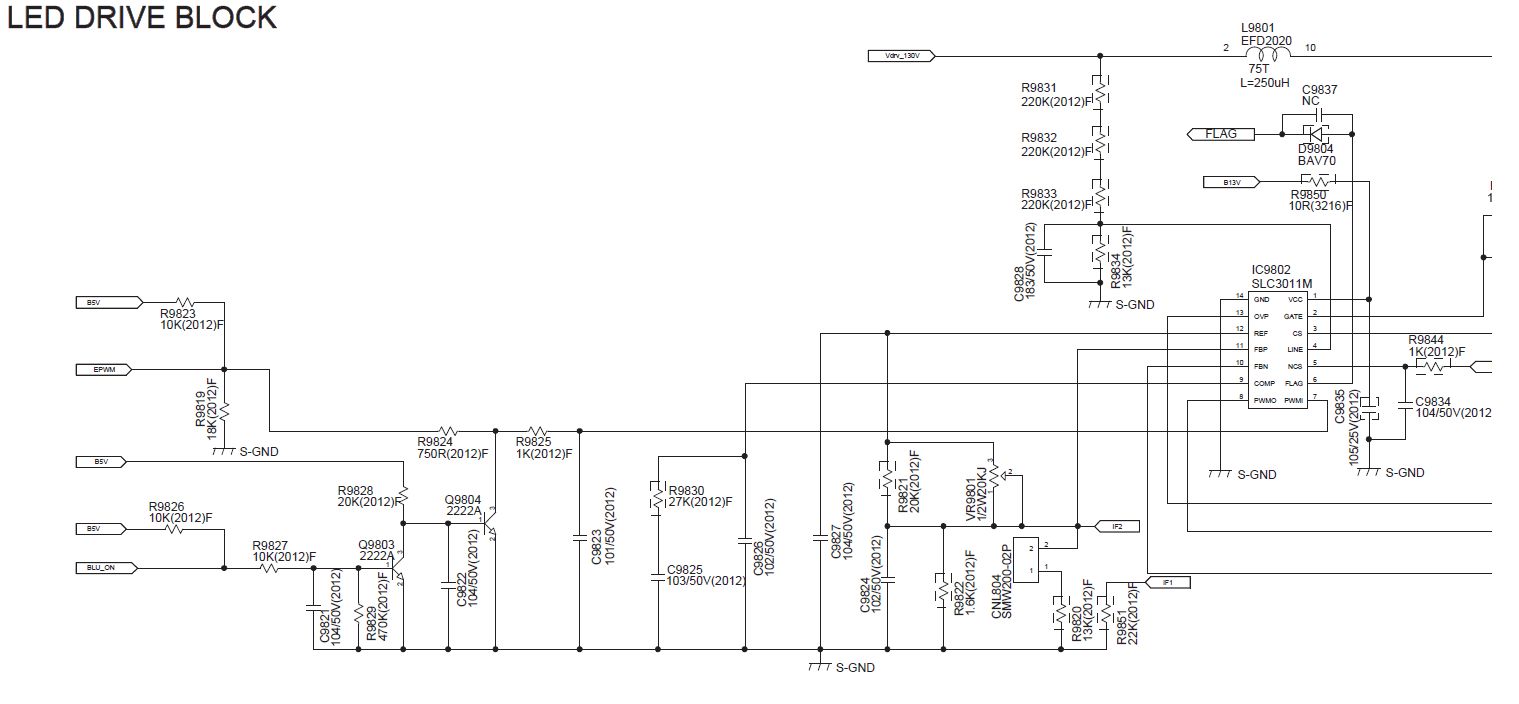

Prosím poraďte mi. Chci snížit hodnotu podsvícení. Mám v plánu to provést změnou hodnoty (zvýšením) tohoto odporu.

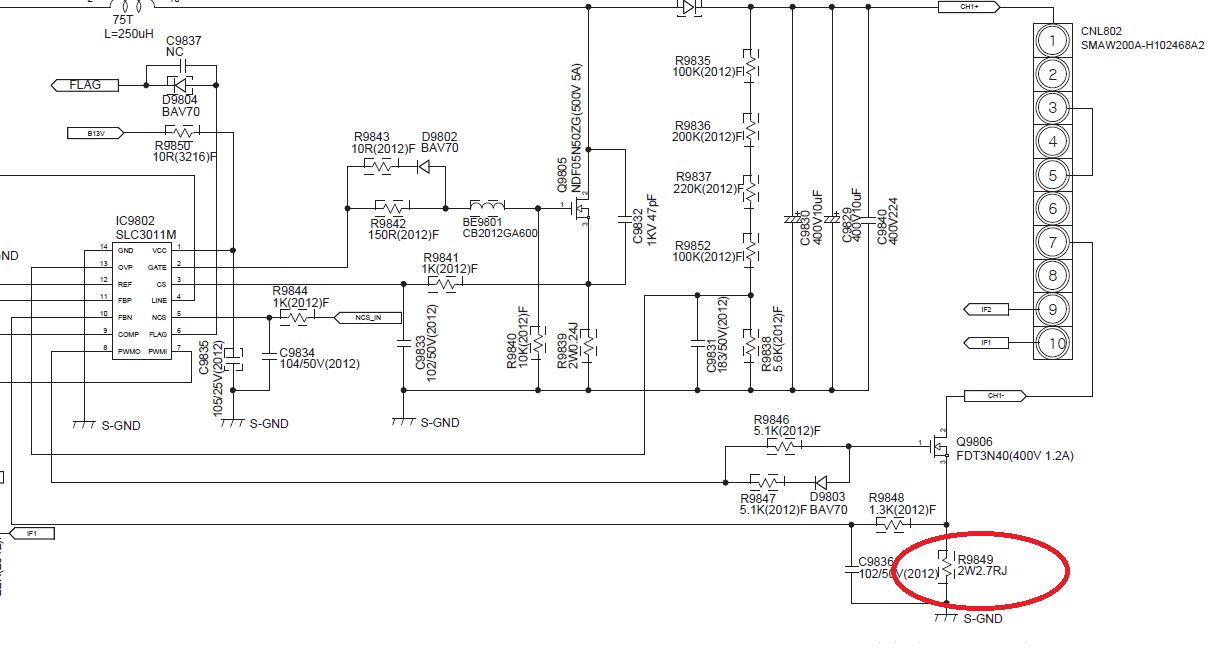

Označen červeně na obrázku.

aligator · #2 Příspěvek od **aligator** » 15 pro 2020, 20:50

nevidím jiné místo , kde by pomohlo udělat změnu. K použitému (takto označenému) IO jsem řádný datasheet nenašel.

#3 Příspěvek od **rnbw** » 15 pro 2020, 20:59

Asi to bude podobne ako MAP3202 - prud sa nastavuje delicom na pine FBP.

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 15 pro 2020, 21:02

No, bude to krajní řešení, tohle je i nadproud ochrana a může to pak blikat.

Ta původní PWM poslaná do gate nefunguje?

aligator · #5 Příspěvek od **aligator** » 15 pro 2020, 21:08

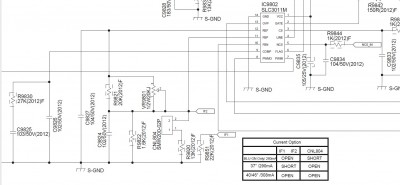

omlouvám se, že jsem neposkytnul celé schéma tohoto obvodu. Zde je chybějící část. Ono opravdu to asi bude mít souvislost s pinem FBP...

miromatus · #6 Příspěvek od **miromatus** » 15 pro 2020, 21:13

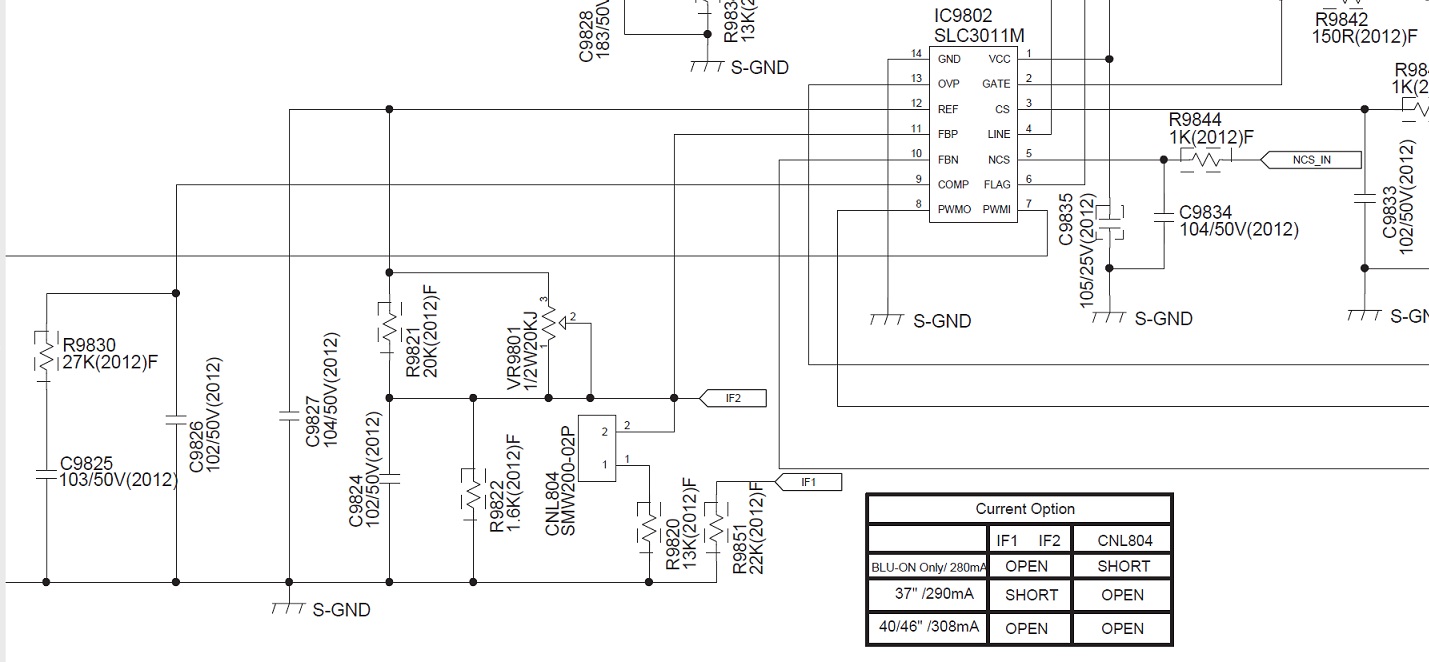

ešte chýba tabuľka

aligator · #7 Příspěvek od **aligator** » 15 pro 2020, 21:16

Aha...mám schéma odjinud zřejmě, protože to mám bez tabulky...tedy potvrzeno týká se to toho flyback....

aligator · #8 Příspěvek od **aligator** » 15 pro 2020, 21:53

Pokud bych zvolil variantu (zkratováním CNL804) a změnit celkovou hodnotu odporů R9820 nebo R9822 ,tak by to mělo taky pomoci

p32 · #9 Příspěvek od **p32** » 15 pro 2020, 21:57

Udělej to podle tabulky jak pro 37". Změř si ale opravdový celkový proud před a po.

aligator · #10 Příspěvek od **aligator** » 15 pro 2020, 22:00

To jsem zkoušel....Snížení proběhlo ,ale spíše bych potřeboval to snížit dle první možnosti ...:/

jardafiala · #11 Příspěvek od **jardafiala** » 15 pro 2020, 23:21

Na hrubé nastavení proudu je tam VR9801

p32 · #12 Příspěvek od **p32** » 15 pro 2020, 23:29

Správně bys na ten odpor R9849 (2R7) neměl ani sahat. Proud snížíš jenom nastavením napětí na pinu FBV pomocí děliče R9821+VR9801 s odporem R9822, ale na to potřebné napětí to při tomto zapojení jednoduše nejde. Na REF by mělo být 5V, v bodě FBV nyní pro proud 208 mA by mělo být 0,83 V a ty potřebuješ pro proud např. 200 mA mít na pinu FBV 0,5V. Dosáhnul bys s hodnotou VR9801 na 20 kΩ jen 0,689 V a to platné jen pro proud 256mA.
To napětí na té děličce dosáhneš nejrychleji tím, že vypájíš odpor R9821 a na VR9801 nastavíš hodnotu 14 kΩ.

houmr · #13 Příspěvek od **houmr** » 16 pro 2020, 07:54

Zrovna u téhle televize je podle mého názoru snižováni proudu zbytečné - Podsvícení u tohoto typu jsem viděl jen jediné špatné (a to v 32-palcové úhlopříčce) a s ohledem na to, že tenhle typ dřív nebo ještě dřív dojede na paměť nebo proužkovaný displej, je vyspoká pravděpodobnost, že ji podsvit přežije.

p32 · #14 Příspěvek od **p32** » 16 pro 2020, 08:27

houmr píše:Zrovna u téhle televize je podle mého názoru snižováni proudu zbytečné - ..., že tenhle typ dřív nebo ještě dřív dojede na paměť

Ano, s tou pamětí je vyšší naděje na úspěch jak u podsvitu. :lol:

jasmin · #15 Příspěvek od **jasmin** » 16 pro 2020, 14:36

paměť je nová. Ta je od pana Sahánka kupována tento týden
