Panasonic SA-PM53

[rolis7]

Pekný deň. Poprosím niekoho o pomoc s uvedeným mikrosystémom. Okrem iných chybiičiek slabučko svieti display. Dá sa tomu nejako pomôcť, alebo je to už len na dožitie? Stretol sa už niekto s takýmto problémom? Ďakujem za pomoc pri identifikácii tejto poruchy. SM mám, stiahol som ho z elektrotáni.

[jardafiala]

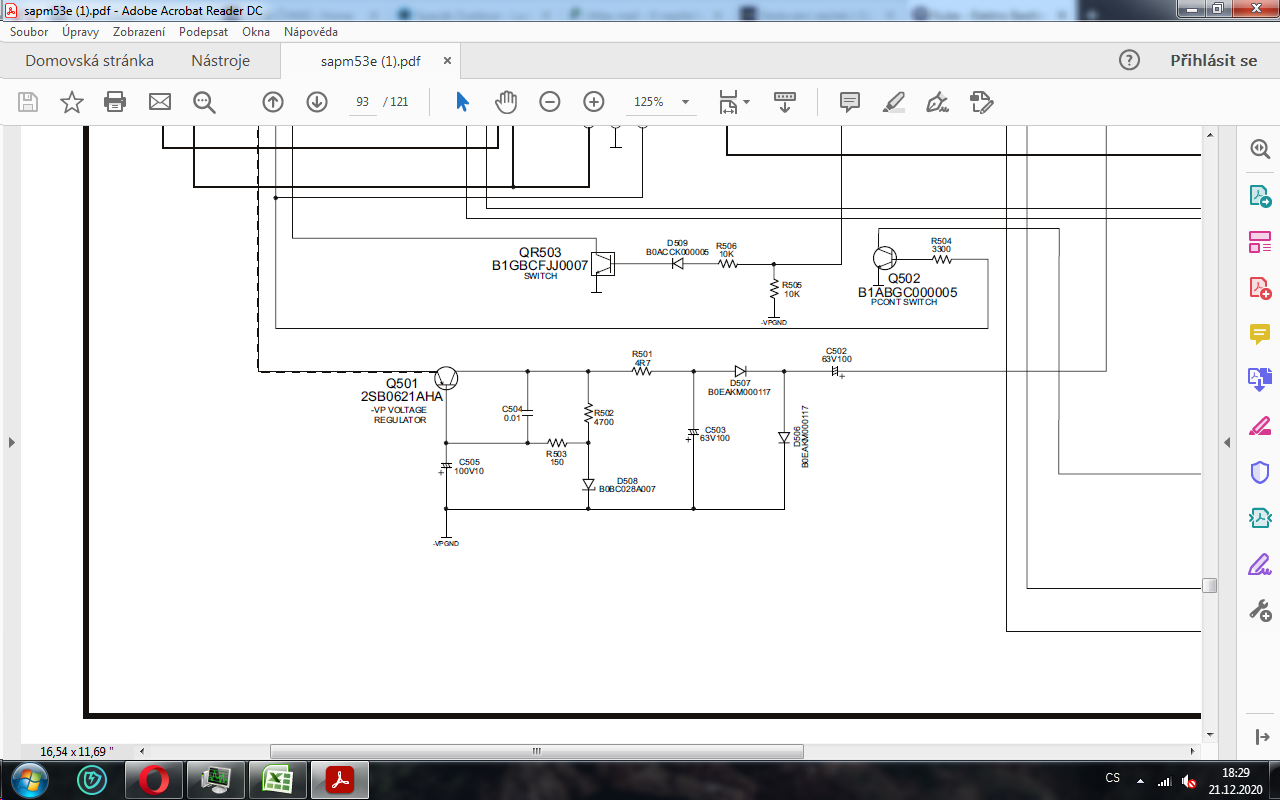

Zdar, už se to tu řešilo u jiného, bez viditelného výsledku. Zkontroluj napětí -VP (na stránce 93 servisního manuálu) mělo by tam být tak -30 až max -35V. Je tam násobič a kondíky C502, 503, 505 můžou být vyschlé...Pokud je napětí v pořádku pak asi pomoc není.
OPRAVUJU mělo by tam nejspíš být do 20V, není to nikde přesně k nalezení, hádám podle elektrolytů (jestli 50V22 znamená 50uF/22V)...

[sinclair]

Kromě měničů pro záporné napětí:
Žhavení displejů je obvykle na velmi malé napětí a odebírá tak nezanedbatelný proud.
Jakýkoli přechodový odpor, na jakémkoli druhu konektoru, nebo plochém kabelu, je potom velmi citelný.
Nejsou výjimečné ani značné přechoďáky na jinak velmi dobře povrchově upravených konektorech, vč. niklu. Vždy jsou to ty, se kterými se běžně nehýbe a nepracují ani teplotně.
Dlouhodobějším podžhavením, se emisní vrstva může "otrávit" hodně podobně, jako je tomu u elektronek.

[jardafiala]

No ještě si matně vzpomínám, že se katoda dala oživit takovým jakýmsi brutálním způsobem - o nažhavenou katodu se párkrát brnklo vysokým napětím

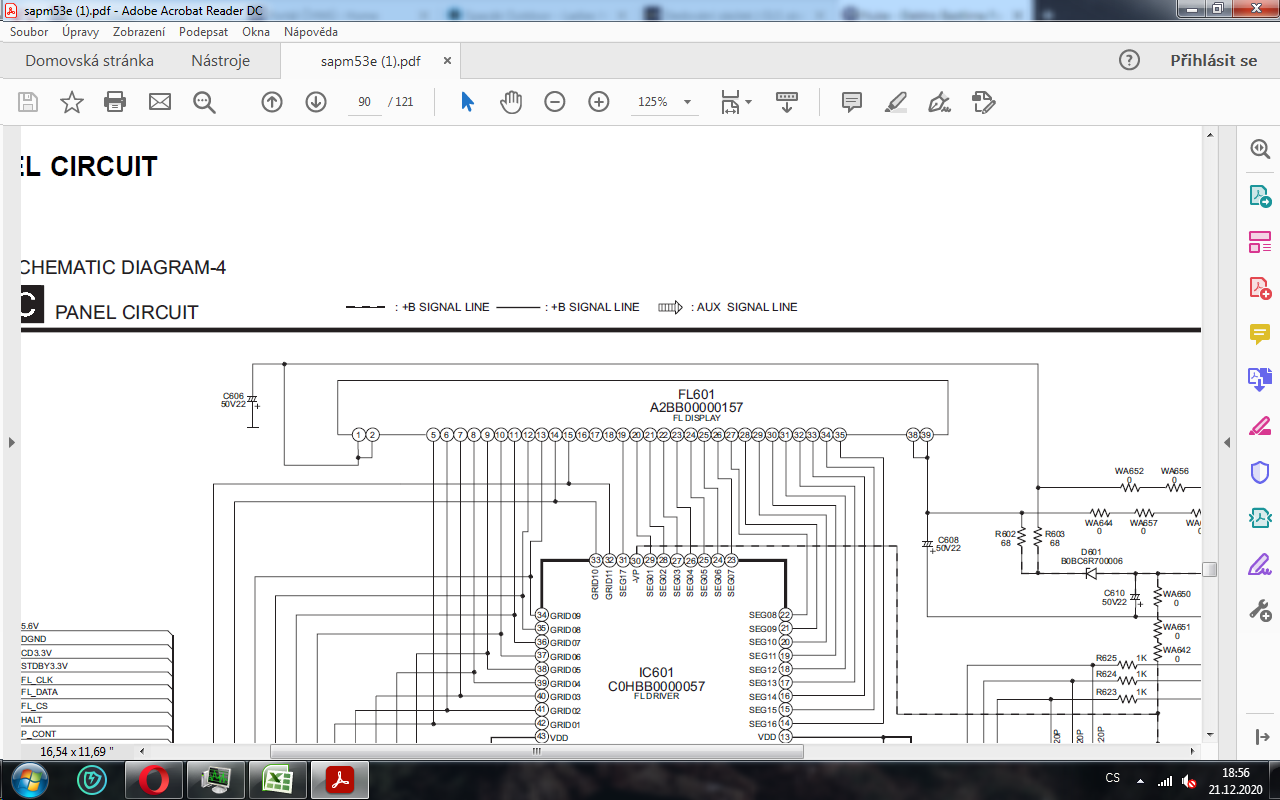

už si detaily nepamatuju, tady to asi nepůjde, dělalo se to u barevných TV. A žhavicí napětí bych odhadl kolem 4V st, měřit mezi 1(2) a 38(39) strana 90, a jak píše SICLAIR zkontrolohat toto napětí až ku trafu. A případně přidat pár závitů na žhavení.

[VASEK_W]

OPRAVUJU mělo by tam nejspíš být do 20V, není to nikde přesně k nalezení, hádám podle elektrolytů (jestli 50V22 znamená 50uF/22V)...

Ty kondenzátory mají 22u/50V, a ještě česky 22mikro na napětí 50V

A bývávají vyschlé, takže nejjednodušší je zkusit k nim zespodu připájet nové kvalitní typy jestli to pomůže.

Vašek

Edit: v tom schématu ale jsou použité hodnoty C502, C503 100mikro/63V

[rolis7]

Ďakujem všetkým za ochotu pomôcť. Zmeral som napätie na kondenzátoroch C606 a C608 a je tam 20,5V. Na kondenzátore C610 je cca 27V. Zmeral som kapacitu týchto kondenzátorov a majú po 21 mikrofarad. Takže to vyzerá, že display mé najlepšie časy za sebou. Skúsim ešte pripojiť nejaké paralelné kapacity (ako radí VASEK V) a skontrolujem prechodové odpory na konektoroch (sinclair) a ak to nepomôže tak konečná. Na prižhavenie katódy nemám vybavenie. Ďakujem za pomoc.

[jardafiala]

Ďakujem všetkým za ochotu pomôcť. Zmeral som napätie na kondenzátoroch C606 a C608 (žeravenie) a je tam 20,5V. Na kondenzátore C610 je cca 27V. Zmeral som kapacitu týchto kondenzátorov a majú po 21 mikrofarad. Takže to vyzerá, že display mé najlepšie časy za sebou. Skúsim ešte pripojiť nejaké paralelné kapacity (ako radí VASEK V) a skontrolujem prechodové odpory na konektoroch (sinclair) a ak to nepomôže tak konečná. Na prižhavenie katódy nemám vybavenie. Ďakujem za pomoc.

Změř napětí mezi C606 a C608, to je střídavé žhavicí napětí. A napiš kolik tam je. Těch 20,5V je na kondiku proti zemi, žhavicí napětí je střídavé na zdvojených vývodech 1(2) a 38(39) displeje proti sobě , vede rovnou z vinutí trafa.

[yesper26]

Vymen vsetky kondiky v zhaveni a napajani katod ci anod displeja, v tej -30V vetve. Aj tu zenerku co tam je vymen a pomeraj odpory.

20V zeravenie WTF ???

[rolis7]

To yesper26: ďakujem, skúsim to všetko preveriť a napíšem. Máš pravdu, 20V na žeravenie je trošku cez čiaru

[yesper26]

Nepreveruj a rovno to vymen.

[rnbw]

"Expert" zacal radit s bezhlavym menenim suciastok...
To napatie si zmeral blbo.

[yesper26]

Ja take prkotiny rovno menim, tie kondiky nestoja stovky eur. Meranie zaberie viac casu ako ich vymena a i kondik ktory ukazuje kapacitu spravnu nemusi byt v zasade ok.

Zeravenie ani merat nemusi, staci ked sa v tme pozrie na display a ak vidi cervene ciary tak zeravi... Inac zeravenie je striedave, cize meraj na rozsahu AC, mali by to byt krajne piny displeja a malo by tam byt cca 3V AC, i ked nie vzdy je AC, moze byt aj DC.

[patrikvarga]

Inac zeravenie je striedave, cize meraj na rozsahu AC, mali by to byt krajne piny displeja a malo by tam byt cca 3V AC

Zabudol si na frekvenciu, ktorá je niekoľko kHz. Merak za pár € / korún ti ukáže ...

[yesper26]

Na frekvenciu sa vy...toto Vidis na displeji vodorovne cervene pasiky ? Da sa to zmerat i merakom z Lidlu za 5e.

[stefan31]

A až poopravuješ všetko, čo by mohlo súvisieť so svietivosťou display-a, prídeš na to, že sa vlastne nič nezmenilo a zobrazovanie je stále mizerné. Je "vysvietený" samotný display - teda jednotlivé znaky v ňom a pomohla by jedine jeho výmena za nový. Ale ak sa dá do spotrebnej elektroniky zohnať kadejaký diel, tak samotný display nie. Teda - existovala v UK firma, ktorá to dokázala, ale už dávnejšie nefunfuje. Vlastne ktovie prečo sa samotný display v žiadnej firme nevyskytoval ako náhradný diel, a dal by sa objednať ako napr. videohlava, mechanické diely do audio-video, IO a pod. Pritom niektoré z nich sú tiež svojim účelom viazané len na jeden-dva-tri modely...a koľkým výrobkom z doby minulej by to vrátilo ich krásu ... ktovie, ako by na nedostupnosť týchto výrobkov zareagoval samotný výrobca, napr. Futaba a pod. .....

Stefan31
