Obvod - při ukončení impulsu sepnutí výstupu

Zpráva

Pavlos15 · #1 Příspěvek od **Pavlos15** » 27 pro 2020, 15:01

Ahoj, dobré odpoledne,

Měl bych dotaz.. mohl by mi někdo poradit s jedním obvodem ? Řeším zapeklitou vec.. princip funkce by mel být takovýto:
Při přivedení řídícího napětí na vstup (může trvat od 1 až do třeba 30 vteřin) se sepne výstup (tam zařadím časové relé na nastavený čas 4s), a jakmile na vstupu řídící napětí zmizí, měl by opět výstup sepnout (opět časové relé nastavené na 4s).

Napájecí napětí bude 12-14V stejnosměrného. Arduinu a mikrokontroléru se zatím vyhýbám, neumím s tím :-/

hop · #2 Příspěvek od **hop** » 27 pro 2020, 15:13

Použij kombinaci čas. relé ELKO

petrfilipi · #3 Příspěvek od **petrfilipi** » 27 pro 2020, 15:13

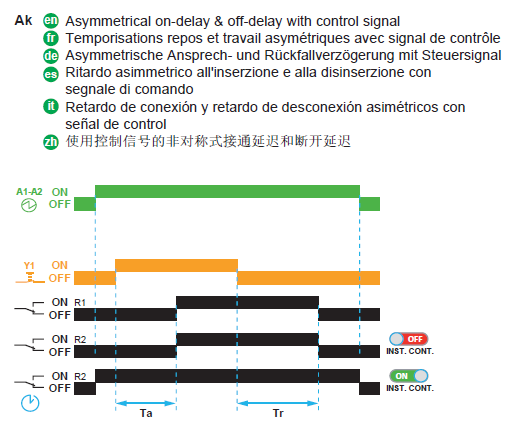

Pokud jsem popis dobře pochopil, potřebuješ relé s funkcí Ak - viz obrázek. Je to okopírováno z datasheetu relé RENF22R2MMW - strana 4 vpravo dole - je to NFC relé od Schneideru - ale předpokládám, že jiné relé s touto funkcí bude také vyhovovat.

Petr

Pavlos15 · #4 Příspěvek od **Pavlos15** » 27 pro 2020, 15:20

No teoreticky ano

spíš uplne nevim jak se vypořádat s tím že když na řídícím vstupu napětí nebude, aby relé nebo obvod sepnul :-/ ty časy to je tak od oka jen hozený, nevim jestli sem to popsal dobře..

1. Při impulsu nebo trvalém vstupu = relé spíná na časový úsek
2. Při odepnutí ridiciho napětí = relé opět sepne na časový úsek

A tohle se bude opakovat stále dokola

petrfilipi · #5 Příspěvek od **petrfilipi** » 27 pro 2020, 15:26

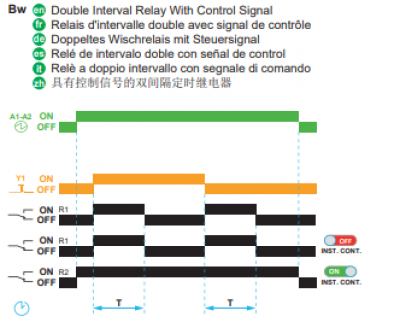

Tak pak by to mohla být Bw funkce toho samého relé - viz obrázek.

PF

Pavlos15 · #6 Příspěvek od **Pavlos15** » 27 pro 2020, 15:27

hop píše:Použij kombinaci čas. relé ELKO

Myslíš kombinovat jich více nebo to zvladne 1 ?

nemusi bejt nutně na DIN lištu..

petrfilipi · #7 Příspěvek od **petrfilipi** » 27 pro 2020, 15:35

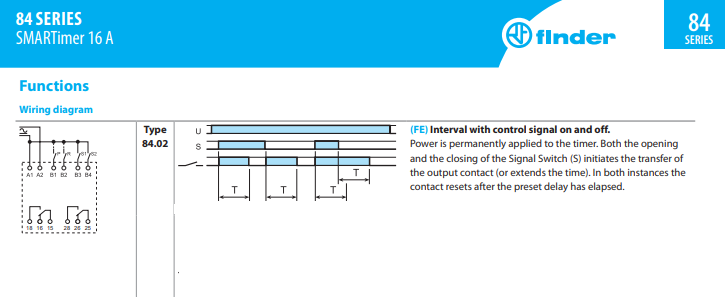

Anebo použij NFC relé Finder 84.02.0.024.0000 a jeho funkci FE - viz obrázek.
Je to dvojité relé, mohl bys tedy asi nastavit jiný čas při sepnutí řídícího signálu a jiný čas při jeho rozepnutí.

PF

samec · #8 Příspěvek od **samec** » 27 pro 2020, 16:36

Pavlos15 píše:1. Při impulsu nebo trvalém vstupu = relé spíná na časový úsek
2. Při odepnutí ridiciho napětí = relé opět sepne na časový úsek

Ak v bode 1. je relé zopnuté impulzom, tak bod 2. už nemôže nastať.

ramici · #9 Příspěvek od **ramici** » 27 pro 2020, 17:00

Ale ...., vidím tam malý háček.
Píšeš: na vstup (může trvat od 1 až do třeba 30 vteřin) se sepne výstup (tam zařadím časové relé na nastavený čas 4s)

Takže když na vstupu bude signál třeba tu 1s, s jeho "příchodem" sepne relé na 4s, ale než odčasuje, tak vstupní signál vypne. Takže relé by mělo být celkem zapnuté 8s, nebo jen 5s? Podobně u signálu trvajícího 2s-vyýstup 8/6s atd.
Nebo jak to v tomto případě má zafungovat?

niko231 · #10 Příspěvek od **niko231** » 27 pro 2020, 19:37

A jak se to má chovat, když bude vstupní impuls 1sec výstup sepne na 4 sec, impuls končí , tím je výstup prodloužen také o 4sec, takže nakonec je výstup sepnut jen na 5 sec?

Pavlos15 · #11 Příspěvek od **Pavlos15** » 27 pro 2020, 23:43

niko231 píše:A jak se to má chovat, když bude vstupní impuls 1sec výstup sepne na 4 sec, impuls končí , tím je výstup prodloužen také o 4sec, takže nakonec je výstup sepnut jen na 5 sec?

No má to sloužit jako ovládací obvod zrcátka do auta, takže zpatecka co bude dávat signál +12V nikdy nebude jen 1s, vždy více.
