Identifikace součástky

Zpráva

wlezley · #1 Příspěvek od **wlezley** » 09 led 2021, 00:16

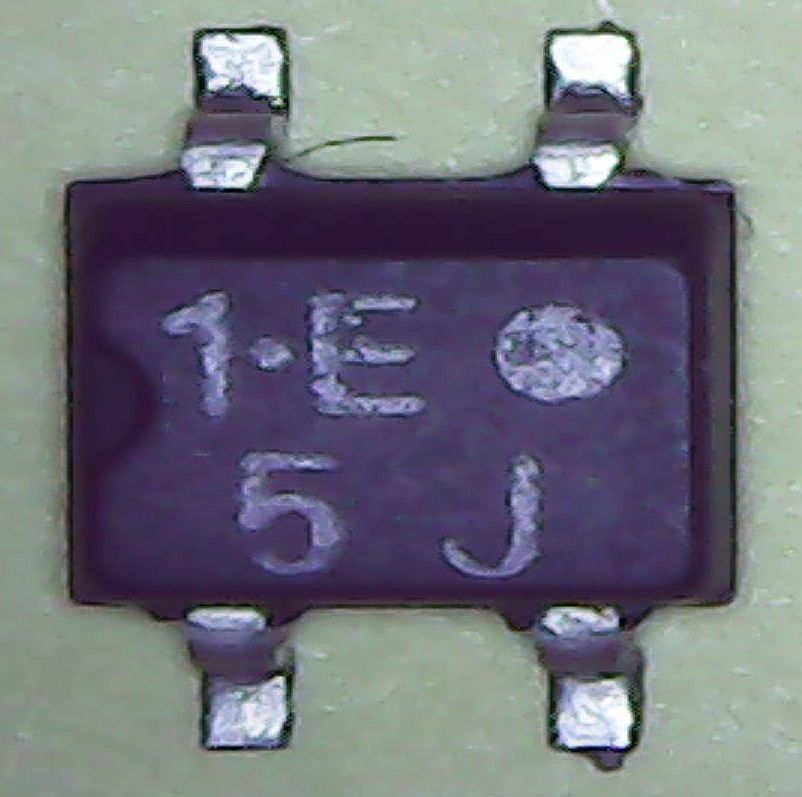

Zdravím, můžete mi prosím pomoct identifikovat a poradit jak to funguje? Z obvodu nebo zapojení to nějak vydedukuji, ale když, jako teď, mám jen tohle "značení"?

passion · #2 Příspěvek od **passion** » 09 led 2021, 09:29

Nebude to voltage detector, napr niečo zo XC6127Series, prípadne 6213, 6217? Akurát púzdro som si nie istý, či je SSOT24 - nemalo by mať ten výsek vľavo.

#3 Příspěvek od **Michal22** » 09 led 2021, 09:54

Chtělo by to rozměry - v podobném pouzdře bývají i malé graetzy nebo optočleny.

p32 · #4 Příspěvek od **p32** » 09 led 2021, 12:03

Možná by bylo i vhodnější napsat, z čeho to je nebo to máme taky hádat?

wlezley · #5 Příspěvek od **wlezley** » 09 led 2021, 12:19

Rozměr pouzdra je 30x29,4
Já to nevím, vysypal jsem krabku od filmu. Něco jsem identifikovall, ale u takového značení? Rovnou vyhodit nebo je šance poznat co to je.

Maxipes_ · #6 Příspěvek od **Maxipes_** » 09 led 2021, 18:00

To je zajímavé, píšeš: "Rozměr pouzdra je 30x29,4", to je skoro čtverec (poměr stran 1 : 1,02), ale já vidím na monitoru obdélník o poměru stran 1 : 1,55 a vývody by měly šířku 4 mm, to se bude jednat asi o úplně jinou součástku z jiného šuplíku

wlezley · #7 Příspěvek od **wlezley** » 09 led 2021, 18:12

Ty jo, kde jsem tu kravinu vzal? Omlouvám se, 4,6 x 3,7 :-(

#8 Příspěvek od **EKKAR** » 09 led 2021, 18:41

wlezley píše:Ty jo, kde jsem tu kravinu vzal?...

Nevzal jsi pravítko a nezměřil ten snímek na monitoru? Braný přes vývody by se to docela i čtverci podobalo ...

wlezley · #9 Příspěvek od **wlezley** » 09 led 2021, 19:59

Na klasickou posuvku nevidím a nejspíš jsem nezmáčkl ZERO na digitální. Jeden z mnoha stařeckých handicapů :-)

sinclair · #10 Příspěvek od **sinclair** » 09 led 2021, 20:06

Není to jen grec? Co to ukazuje diodovým testem?

wlezley · #11 Příspěvek od **wlezley** » 09 led 2021, 21:20

Jde mi spíš o identifikaci z toho značení. U zákaznických obvodů to bude problém, tomu rozumím ale je nějaký standart pro běžné SMD? Rád bych se dozvěděl, jak si třeba dohledat zapojení, parametry. To fakt nemá žádný standart nebo logiku?

KUBO · #12 Příspěvek od **KUBO** » 09 led 2021, 21:26

Rád by som pomohol. Prehľadal som všetky moje dostupné weby, ale bohužiaľ. Nedokážem to identifikovať. Niečo mi hovorí, podľa toho kľúča na púzdre, že to môže byť hall.

wlezley · #13 Příspěvek od **wlezley** » 09 led 2021, 21:58

Pomohl jsi moc. Prohledal jsem kde co a nenašel ani pachovou stopu. Myslel jsem, že dělám chybu a nepochopil, jakým způsobem se značení SMD používá. Hledat řetězec znaků s operátory je ruská ruleta. Možná s více náboji ale pořád je to loterie. Dobré vědět. Díky za ochotu a váš čas.

KUBO · #14 Příspěvek od **KUBO** » 09 led 2021, 22:02

Nakoniec to môže byť aj to, že je to zákaznícke značenie na objednávku do nejakého zariadenia a to sa nedá dohľadať.

passion · #15 Příspěvek od **passion** » 10 led 2021, 03:12

http://caxapa.ru/thumbs/588912/smd-codes.pdf
https://www.sos.sk/pdf/SMD_Catalog.pdf
http://www.marsport.org.uk/smd/mainframe.htm
