laser dioda

Zpráva

#1 Příspěvek od **Cust** » 09 led 2021, 19:00

Hezký den,
potřeboval bych laser diodu s optikou pro bodovou stopu.
Výkon by měl být okolo 5 mW a zobrazený bod o průměru okolo 1 mm (ve vzdálenosti cca 10 cm).
Nemáte někdo tip?
Díky Čust

#2 Příspěvek od **ok1hga** » 09 led 2021, 19:12

něco takového . . .

#3 Příspěvek od **Cust** » 09 led 2021, 19:16

nejistý je ten beam spot
psal jsem v pátek do Hadexu, jaký průměr spotu to má, ještě neodpověděli...

Ivan_Ryger · #4 Příspěvek od **Ivan_Ryger** » 10 led 2021, 10:22

Tieto laserove diody nestoja za rec, kupil som ich kedysi z ebayu do roboty, 5mW urcite nemali, pri 0.5mW meranym Agilent light multimetrom uz mali dost. Dalsie zvysovanie prudu viedlo k poklesu svietivosti. Su velmi teplotne nestabilne, a luc maju skor elipticky, nez kruhovy. Optika je natvrdo zakvapnuta a neda sa dostavit na optimalny luc.
Lepsie je kupovat nieco so skrutkovacou optikou. Velkost zvazku si budete musiet aj tak asi nastavit dvomi sosovkami.
Je ale pravda, ze ja som tento laser potreboval na nalicovanie optickych komponentov na vzdialenosti cca 1.5 metra, na mensich vzdialenostiach by mozno s tou stopou nebol az taky problem...
Ivan

#5 Příspěvek od **Cust** » 10 led 2021, 20:00

Stopa je eliptická, ale to by až tak nevadilo, jen to má skoro 3 mm v průměru (7 mW modul z GMe), což už je dost. Mám to na krátké vzdálenosti, tak rozbíhavost taky není až tak kritická. Stabilita mě taky netrápí, napájím to pulsním zdrojem proudu na cca 5 us. Jen potřebuji tu čočku, aby nebyl svazek větší než 1 mm!!! :upset:

Ivan Ryger: Znáte typ laseru (optiky), který splnil vaše očekávání?

Ivan_Ryger · #6 Příspěvek od **Ivan_Ryger** » 10 led 2021, 20:11

Nakoniec sme použili od Thorlabs laserový interogátor, ktorý je v podstate fotodióda so vstavaným prúdovým zdrojom. Táto firma predáva i laserové diódy. Typujem ale, že ak Vám to neponáhľa, tak na Ebayi laserové diódy nad cca 7 USD už môžu byť slušnejšie, videl som tam práve niečo okolo 10 USD vrátane poštovného s nastaviteľnou šošovkou pre divergenciu.

jova1 · #7 Příspěvek od **jova1** » 10 led 2021, 20:49

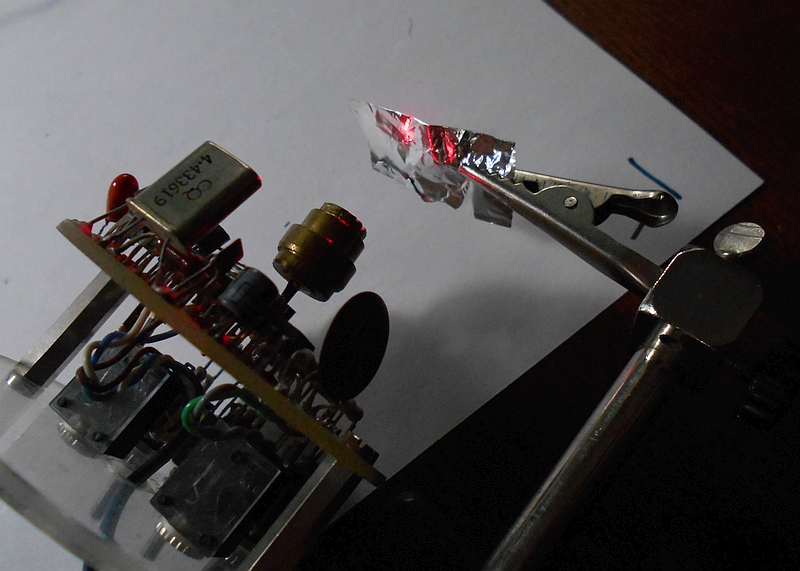

Vem alobal, udělej do něj dírku jehlou a dej to před tu laser diodu. Budeš mít bod, jaký potřebuješ

#8 Příspěvek od **Cust** » 10 led 2021, 21:03

Jo, super nápad... Možná by ta ztráta výkonu nevadila - svítí to na velkoplošné fotodiody, na které svítí i sluníčko - laser musí mít dostatečný výkon, abych byl schopen ho od slunka odfiltrovat.... Zkusím to! Když tak silnější ledka...

Crifodo · #9 Příspěvek od **Crifodo** » 13 led 2021, 13:59

Nikde se tu nepíše o barvě, předpokládám že na ní nezáleží?
Běžné laserové diody z ukazovátek nebo dvd vypalovaček nemají bod, ale víceméně flek obklopený "zrnem", patrně to souvisí s multimodálním vyzařováním čipu (do hloubky to neznám). Toto světelné halo se zhoršuje s drobným poškozováním LD statikou při zapojování, až k nepoužití.
Výše popsaným nápadem s odcloněním dírkou v alobalu se dá dost podstatně omezit, takže i levná dioda udělá uskopojivý "bod". Zkoušeno s červeným modulem, původní LD dávno odešla, náhrady si samozřejmě nepamatuju. Proud LD 25 mA. Dírky 0,5 a 1 mm, cíl v 10 a 20 cm, velikost plošky se téměř nemění od 10 do 50 cm zůstává stejná.

#10 Příspěvek od **Cust** » 15 led 2021, 09:42

Díky za změření. Teď budu provádět měření s červeným laserem. Do budoucna přijde nejspíš na řadu více vlnových délek, ale to teď neřeším...

Zmije · #11 Příspěvek od **Zmije** » 15 led 2021, 10:26

Do Řeže posílat lasery, je jako nosit dříví do lesa. Není v řeži vyzkumák pokročilých laserových technologií?

#12 Příspěvek od **Cust** » 15 led 2021, 11:24

Ahoj, ne není. To si pleteš s vesnicí Dolní Břeženy. V Řeži je jen pár jaderných reaktorů a urychlovačů...

Crifodo · #13 Příspěvek od **Crifodo** » 15 led 2021, 12:31

To osvětlení fotodiody sluncem je parazitní vlastnost nebo nějak žádoucí? nedá se to odfiltrovat jakožto DC složka horní propustí? pak by stačil malý výkon laseru.

#14 Příspěvek od **Cust** » 15 led 2021, 12:55

Je to parazita, čtecí hlava je (musí být) v průhledné krabičce. Filtrovat to budu. Zářivka je na 100 Hz, s laserem jedu cca na 100 kHz, tak to snad nebude problém. První test s žárovkou je OK.

Crifodo · #15 Příspěvek od **Crifodo** » 17 led 2021, 06:51

Vzájemná poloha čidla a zdroje světla se mění? resp. vstupu paprsků slunce do úzkého vyčerněného tubusu se nedá zabránit?
Jinak ještě by přicházelo v úvahu filtrovat světlo spektrálně. Před lety existovala v Turnově "Vývojová optická dílna" čili VOD která vyvíjela a hlavně i amatérům a jednotlivům prodávala optiku včetně dichroických a úzkopásmových napařovaných filtrů. Dneska se jmenujou TOPTEC a nevím jestli navenek něco produkujou http://www.toptec.eu/cs/specializace/de ... ch-vrstev/

edit:
https://www.astro-forum.cz/viewtopic.ph ... 03#p291144

http://gobo.cz/produkty-a-sluzby/dichro ... e-sklenene
