Identifikace smd .46B - VYŘEŠENO

Zpráva

jirik · #1 Příspěvek od **jirik** » 07 úno 2021, 19:58

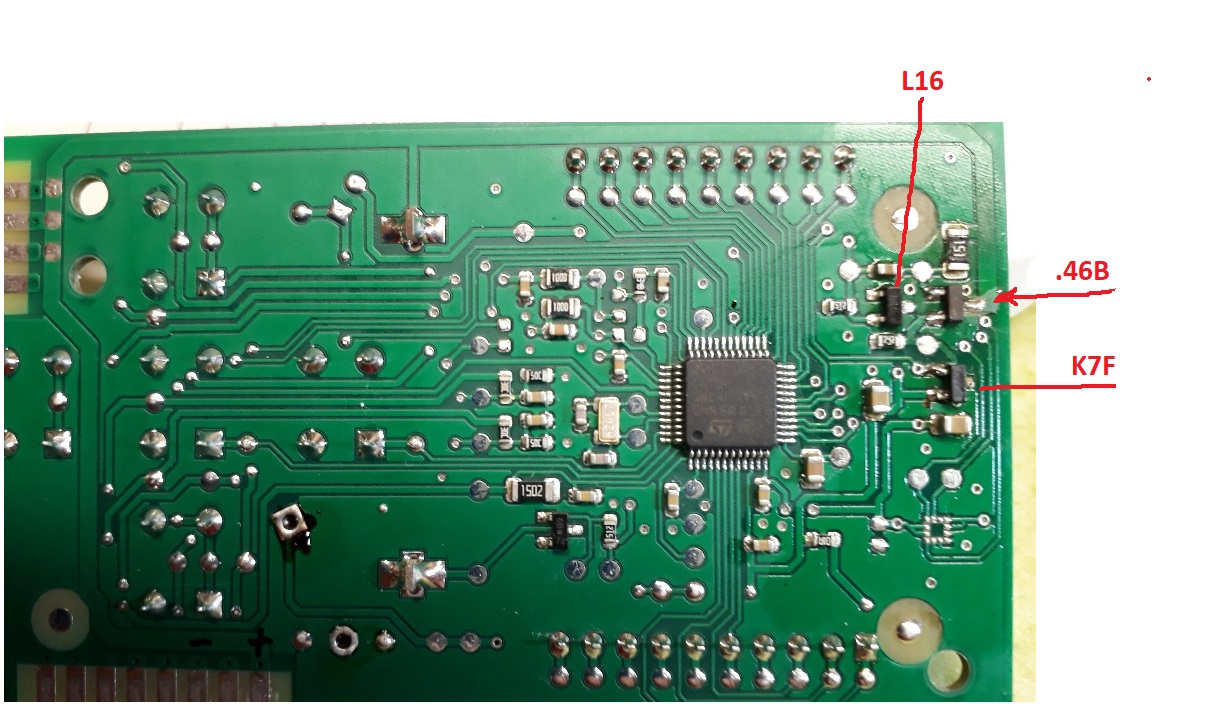

El. přímotop Stiebel eltron CNS 100 trend U s LCD přestal topit. Na LCD nejde ani podsvit. Napájení řídící desky 5V (OK), na řídící desce zjištěn vadný .46B Měl by to být NPN dle smd code, ale dle osazení to NPN není. Díky za radu.

Typ řídící IO: STM8L152C8T6

#2 Příspěvek od **jezevec** » 07 úno 2021, 21:52

A není to dvojitá dioda se společnou anodou?

jirik · #3 Příspěvek od **jirik** » 07 úno 2021, 22:18

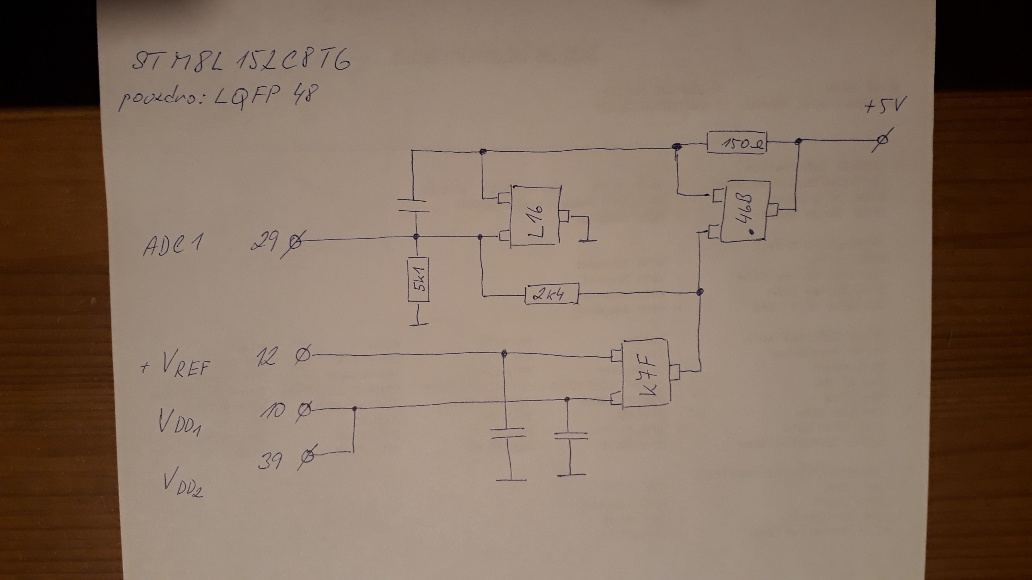

Mohla by být, jen nevím proč by tam byla. Překreslil jsem kousek DPS.

jirik · #4 Příspěvek od **jirik** » 16 úno 2021, 07:32

Opraveno.
Po překreslení DPS zjištěno že smd .46B = NPN tranzistor(použil jsem BC817-25). Další součástky L16 = TL431(Reverse) a K7F = BSA40-06 (jak psal jezevec).
