Schéma zdroje DF1763
Moderátor: Moderátoři
Schéma zdroje DF1763
nemáte někdo schéma tohoto zdroje? Mám jeden na opravu a nějak nemůžu přijít na chybu.
Díky.
Mám tu na opravu další zdroj. Závada - nenaskočí, pokud je při zapnutí připojena zátěž. Pokud se připojí až po zapnutí, tak zdroj normálně funguje.

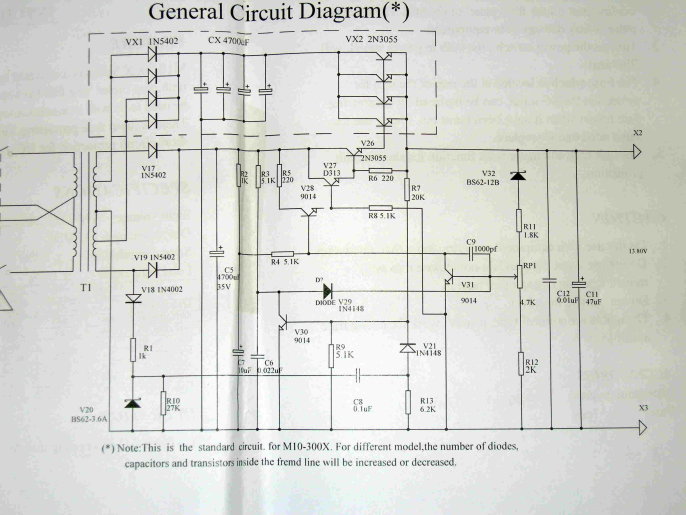

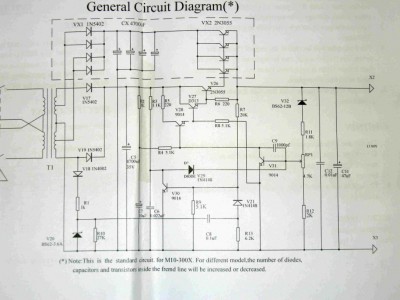

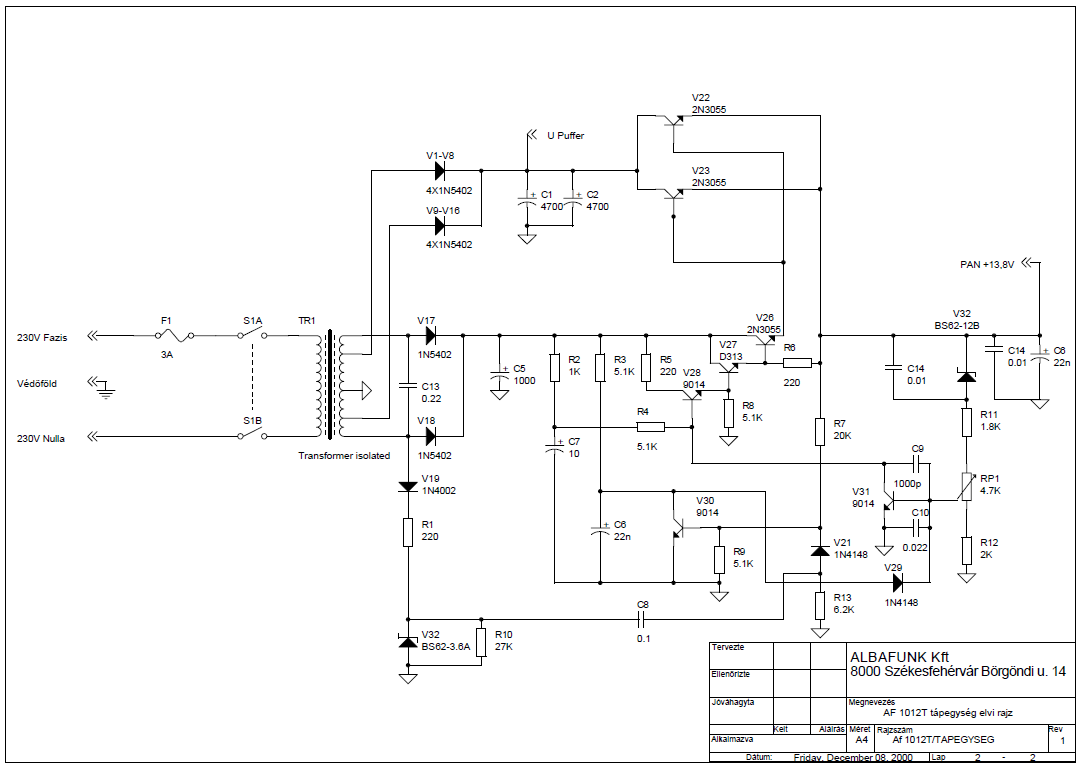

Přikládám schéma, podle kterého jsem postupoval.
Prošel jsem součástky R1, V32, R10, C8, V21, V29, R9, C6, R3, V30. Všechny jsem vypájel, na testeru jsou OK.
Osciloskopem to vypadá taky v pořádku - za C8 kladné a záporné pulsy, na bázi V30 pulsy se špičkou 0,7V, což by na otevření V30 a nastartování zdroje mělo stačit.
Jediné, co je ještě špatně jsou filtrační kondy C1 a C2 4700uF, jsou nafouklé, až je koupím, vyměním. Ale nemyslím, že by to mohlo být jimi, nebo ano?
Regulace výstupního napětí funguje taky.
Po čem ještě jít?
Díky za nakopnutí.
A kutilmile - nelituju tě
Ano, máš pravdu - omezovací odpor, nebo snímací bočník tam skutečně není. Přesto tam ochrana proti zkratu je. Chtěl bych mít hlavu, která to vymyslela.
Někdo z posměváčků se chce zařadit vedle ekkara?
A kutilmile - nelituju tě
Při zkratu (nikdo se nikdy nebavil o proudovým omezení) jde napětí na emitorech V22,23 na nulu. Tím klesne napětí na bázi V30 a tento se uzavře. Jeho uzavřením se nyní dostane napětí přes R3 a V29 na bázi V31. Ten se napno otevře, čímž uzemní bázi V28. A tím se celá kaskáda V28,27,26,23,22 uzavře. A tento děj proběhne dříve, než stihne zareagovat pojistka F1.
A otázka na dlouhé večery - když už se takto stane, pak pokud odstraním zkrat, co způsobí, že zdroj znovu nastartuje?
