ELKO EP - časový relé - princip zdroje

Zpráva

#1 Příspěvek od **MetalGod** » 16 dub 2021, 14:16

Nemá někdo tucha, co je uvnitř těchhle relé za zdroj? Měl jsem totiž variantu s napájením od 12V= do 230V~, na můj vkus dost širokej rozsah.

Cowley · #2 Příspěvek od **Cowley** » 16 dub 2021, 14:18

Mám to doma, ale nekuchal jsem to.

Dělají tak nejen časová relé, ale i obyčejná relé s kontrolkou, řada VS116/316.

#3 Příspěvek od **Achab** » 16 dub 2021, 16:38

Pouze typy U (UNI), ale zapojení nemám. Běžné VS 116 / 316 mají 24 V přes usměrňovač na relé, pro 230 V předřazený srážecí odpor a kondenzátor.

Artaban001 · #4 Příspěvek od **Artaban001** » 16 dub 2021, 17:01

Měl jsem v rukách nabíječku k holícímu strojku, která uměla chodit od 12V do 230V a podle komponentů to byl pulsní zdroj s jedním tranzistorem. Asi při malých výkonech to jde.

Cowley · #5 Příspěvek od **Cowley** » 16 dub 2021, 17:12

Achab: bavíme se o UNI už od začátku

To co píšeš má index "K".

#6 Příspěvek od **MetalGod** » 16 dub 2021, 18:19

Nečekám, že u toho bude nějakej výkon (tak je tam časovač, LED a relé; všechno asi na 5V), ale prostě možnost provozu od 12V= (tuším, že to fungovalo asi od 10-11V) po síťový napětí se mi zdá dost atraktivní.
Do tý doby jsem se setkával akorát se zdrojema, co lze provozovat do/od 85V.

Cowley · #7 Příspěvek od **Cowley** » 16 dub 2021, 20:06

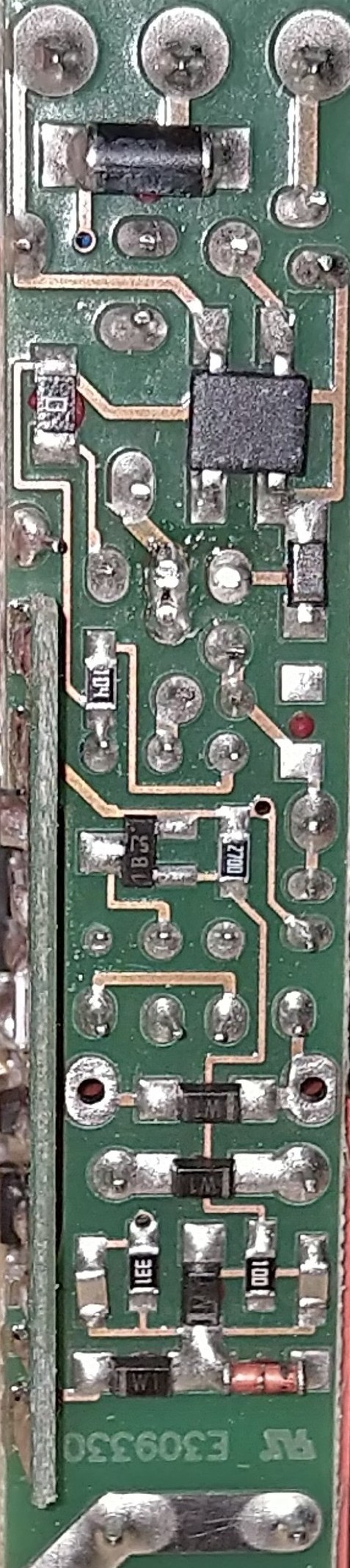

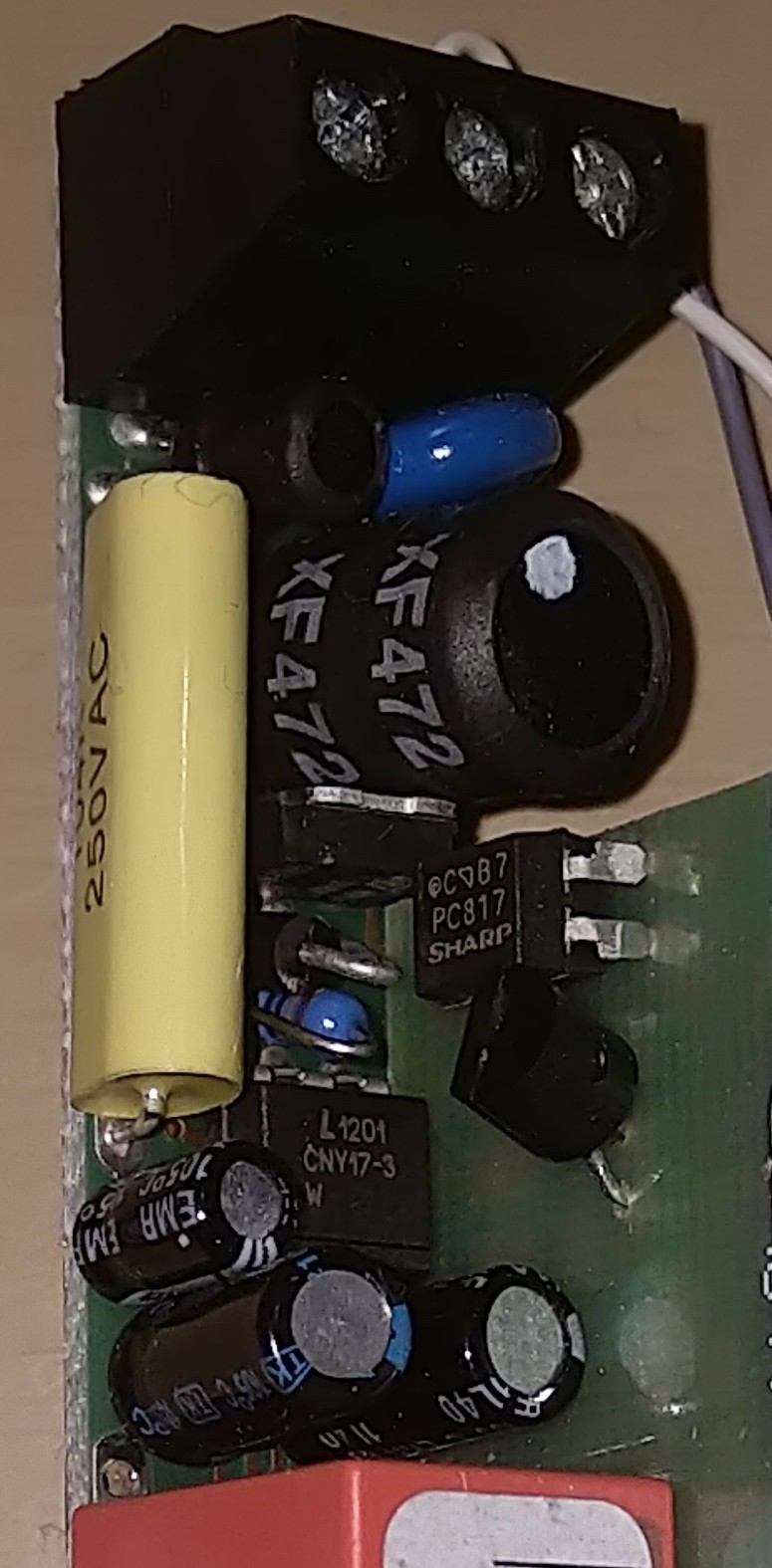

CRM91H-UNI:
Pracovní relé je na 6V, na vstupu je můstek, taky 100nF kondík, maskuje se tam ST D4NK5.
Optočlen CNY17-3, na výšku zřejmě zenerka.
Na kolmé desce je HT46R47, KSP44, PC817 atd.
Odběr 8mA/50mA @ 12V= bez/včetně relé.
