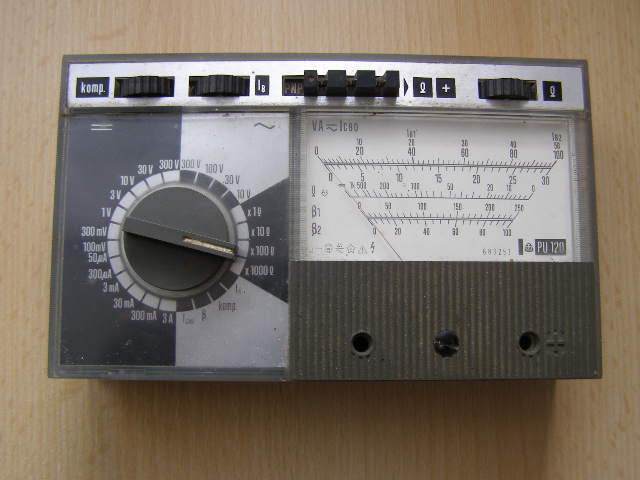

PU 120 oprava

Zpráva

hajeklubos · #1 Příspěvek od **hajeklubos** » 22 dub 2021, 10:54

Dostal jsem PU120, neměří to, nech si to na součástky. Několik těchto měřáků jsem již opravoval tak uvádím poznatky, které se mohou hodit. Velký problém je, když do měřáku vytečou baterky. Tady dojde k tomu, že elektrolyt se nachlastá do laminátu spoje a vytváří nekontrolované svody. Po dokonalém oškrábání, opilování hran tišťáku na straně baterek a opláchnutí lékařským benzinem nebo izopropylem, je vhodné tištěné spoje, které procházejí na kratší straně měřáku těsně u kontaktů baterek na několika místech přerušit. Spoj nahradit izolovaným drátem. Také pozor, některé technické benzinové čističe leptají plasty.
Další problém je s přepínačem rozsahů. Nastavit polohu 300Vdc, obě strany vyfotit, škrábnout si polohu jehlou. Nepoužívat fixu, budeš rozebírat do šroubku a oplachovat izopropylem. Vlož měřák do fotomisky nebo nízké papírové krabičky, vytáhni spony. Začnou padat pružinky a kuličky. Po rozebrání ti zůstanou 4 plastové „kruhy“. Vše opláchnout. Zde vyzkoušej jestli je po nasazení kruhu s kontakty po obvodu vůle tak 0,1 až 0,15mm. Vlivem stárnutí nebo použitím nevhodných mazadel
bývá vůle 0 a po nasazení spon jde přepínač dost fest. Tak opilovat obvod. Vyčistit kruhové kontakty na základní desce. Namazat jemnou vaselinou kluzné plochy a sestavit. Nezapomenout vyčistit přepínač PNP/NPN. Tak a PU120 pracuje jak za mlada, je to nostalgie.
PS když s měřákem nepracuješ často, vyndej raději baterky. V/A to měří bez baterek, na ohmy a betu je vrátíš.
Luboš

#2 Příspěvek od **jjilek** » 22 dub 2021, 18:24

hajeklubos píše:Také pozor, některé technické benzinové čističe leptají plasty.
Luboš

Pro upřesnění:
Prodává se benzinový čistič a technický benzin.
Ten první - benzinový čistič obsahuje toluen, který leptá plasty.
Proto je nutno pro tyhle účely používat vždy jen technický benzin.
Nebo také lékařský benzin.

Celeron · #3 Příspěvek od **Celeron** » 22 dub 2021, 19:13

jjilek píše:Prodává se benzinový čistič a technický benzin.

Kdo by obojí nedokázal rozeznat čuchometricky, tak potřísnění ruky technickým nebo lékařským benzínem nic vokometricky nedělá, benzínovej čistič vykreslí na prstech bílý papilární linie, "otisky prstů". To samý dělá perchlór. U něj se ale podobný testy moc nedoporučují, neb difůze do člověka není to pravé ořechové. :wink:

jindrichus · #4 Příspěvek od **jindrichus** » 19 kvě 2021, 09:09

Dostal jsem jeden od sousedky po jejím muži. Měřil podivně a betu vůbec. Kromě toho že měl přepólované měřidlo, měl taky pootočené jedno z koleček s kontakty pod přepínačem rozsahů. Byl tak nejspíš už z výroby, protože jsem při jeho otevírání vyškrabával pečeť.

hajeklubos · #5 Příspěvek od **hajeklubos** » 20 kvě 2021, 15:36

Pochybuji, že to z výroby bylo sestavené špatně. Přepni PNP/NPN (základ je PNP)otočí se cajk. To,že to kecá je typický příznak vyteklých baterek na tišťák. Udělej úpravu,jak popisuji, když to nepomůže řeš otočný přepínač. Hlavně napiš co to bylo.
Luboš

jindrichus · #6 Příspěvek od **jindrichus** » 21 kvě 2021, 11:16

Přepínač npn/pnp právěže fungoval opačně, než jak deklaroval návod. Skutečně bylo přepólované měřicí ústrojí a špatně sestavený přepínač. Že tak byl z výroby jsem usuzoval podle toho, že jsem z dírky se šroubkem vyškrabával červenooranžovou hmotu. Je ale možné, že tu do dírky dodal až předchozí majitel.

konosuke · #7 Příspěvek od **konosuke** » 21 kvě 2021, 11:24

upozorňuji že měřák PU120 má na dutince (+) vpravo dole záporný pól
ohmmetru (!) což při zkouškách diod (příkladem) vedlo k nesprávným
závěrům

josef-1 · #8 Příspěvek od **josef-1** » 21 kvě 2021, 18:29

Velmi správná připomínka, při měření diod je třeba na + pól vždy připojovat katodu a na - pól anodu (propustný směr). Ale to již asi většina bastlířů zná. Já PU120 používám asi od roku 1972 a její služby jsou pro běžnou práci k nezaplacení. Vždy po rozebrání přepínače a "přegumování" kontaktů je na dlouhou dobu celkem spolehlivá. Snad jen ten přepínač PNP-NPN se asi moc nevyvedl. Tak mnoho zdaru při opravách.

konosuke · #9 Příspěvek od **konosuke** » 21 kvě 2021, 18:45

ve své době moc užitečný měřák, co mně tam chybělo ? no střídavé ampéry...
držák trandů nedával možnost krátkých vývodů pro DPS (bastlilo se různé
samodomo adaptéry) modfikovaný PU110, PU160 (to znáte) a PU140 pro servisy,
autoelektriku apod.

josef-1 · #10 Příspěvek od **josef-1** » 21 kvě 2021, 19:39

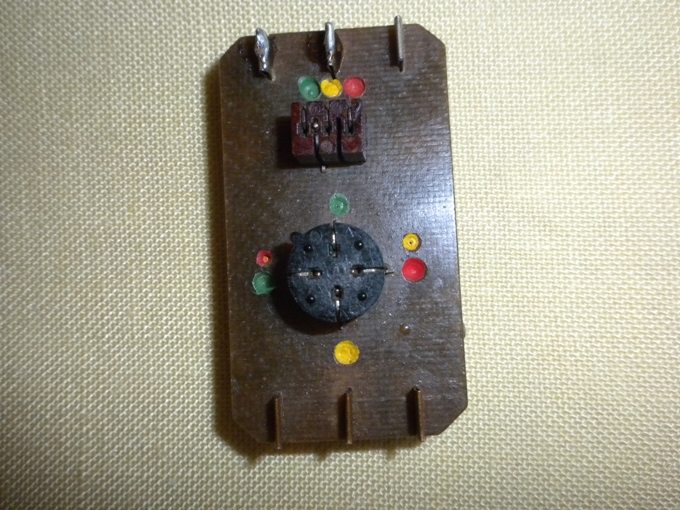

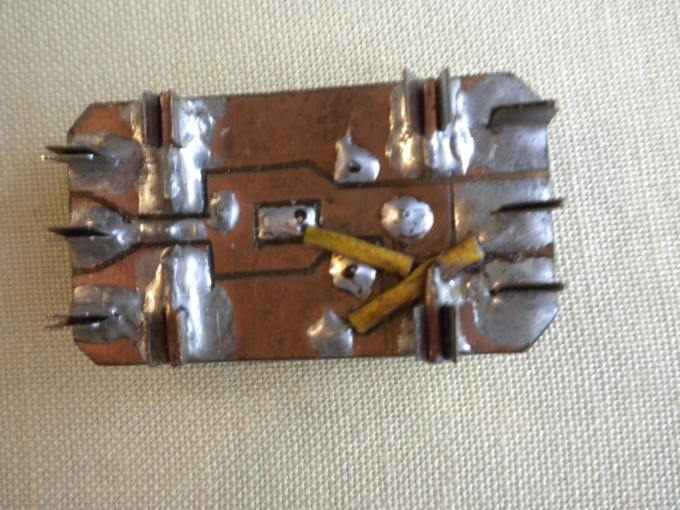

Tady je přípravek pro měření tranzistorů, který používám desítky let.

pepik9 · #11 Příspěvek od **pepik9** » 21 kvě 2021, 20:34

Používal jsem ho spoustu let, až jednou mi spadl ze stolku, asi 50cm výšky. Vypadalo to, že to odnesl systém měřidla. Nechtěl se hýbat. Po létech jsem to vytáhl z krabice a ukazuje, ale asi poloviční hodnoty.

lesana87 · #12 Příspěvek od **lesana87** » 20 čer 2021, 10:53

Dostala jsem PU120 už před časem od kamaráda. Teď jsem ho vytáhla, že si změřím Icb0 a betu u pár germanií a zjistila jsem, že tranzistory neměří. Ib se nastavit dá, ale v poloze komp. a beta jde měřák za roh. Postupně jsem se dopátrala ke zjištění, že v poloze Ib, komp. a beta je tvrdý zkrat mezi C a E tranzistoru. Na poloze přepínače PNP / NPN nezáleží. Nějak se mi ale nedaří vypátrat, kde ten zkrat je. Poradí, prosím, někdo, kde asi hledat? Ten měřák je pro mě dost nepřehledný, mám jen schéma z návodu, ale není tam osazovák, tak je problém vypátrat i která součástka je která.

sinclair · #13 Příspěvek od **sinclair** » 20 čer 2021, 11:07

No bohužel, je to tak - osazovák k tomu bohužel nikde není (myslím, že ani nikdy nebyl), nebo spíš - měla ho jen fabrika a servisáci. Taky jsem "jel po drátech". Zkrat C-E asi dělá ten přepínač - není zespoda natvrdo propájený? On zároveň přepíná i polaritu měřícího ústrojí.
Byl to můj vysněný měřák, hned jak se objevil v prodeji. Žgrblil jsem na něj 1,5 roku..

lesana87 · #14 Příspěvek od **lesana87** » 20 čer 2021, 11:10

Nic natvrdo propájeného tam nevidím, přepínač PNP / NPN polaritu normálně přepíná, ale jeho poloha nemá vliv na ten zkrat.

sinclair · #15 Příspěvek od **sinclair** » 20 čer 2021, 11:14

Od dotekových per pro tranzistor, vede stočený silikonový trojvodič. Tam je ten zkrat, to najdeš snadno.
Bude to prodřený, nebo prolezlá zlomená žilka licny, zapíchlá skrz měkkou izolaci do sousedního.
Vem si na to lupu Aničko, je to blbě vidět.
