Zapojení kompresoru z ledničky.

Zpráva

chromnikl · #1 Příspěvek od **chromnikl** » 17 kvě 2021, 12:23

Zdravím, řeším takový problém.

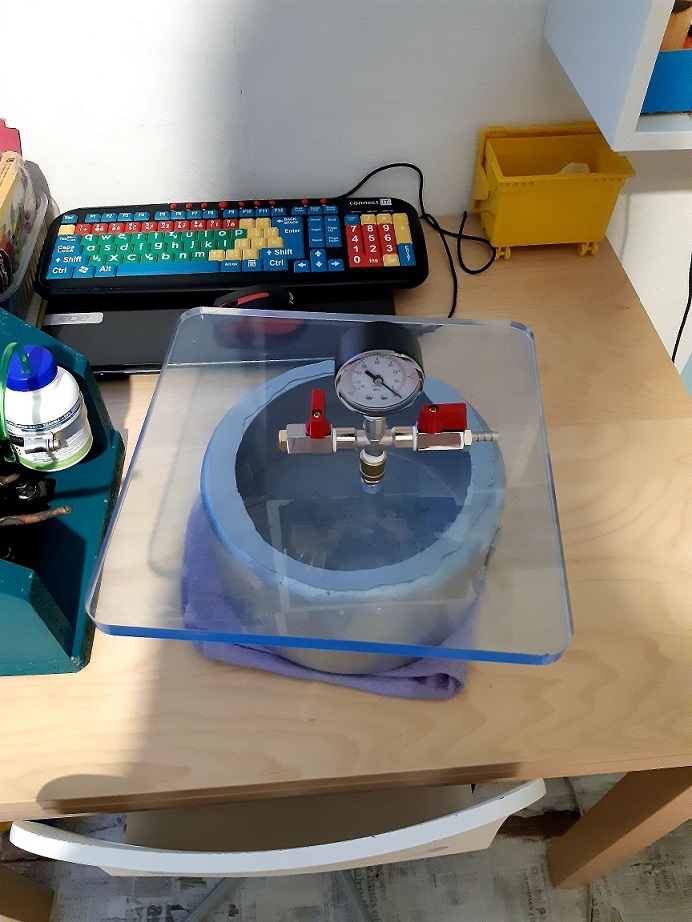

Stavím vakuovou vývěvu z kompresoru Danfoss 102G4620 TLS6F.

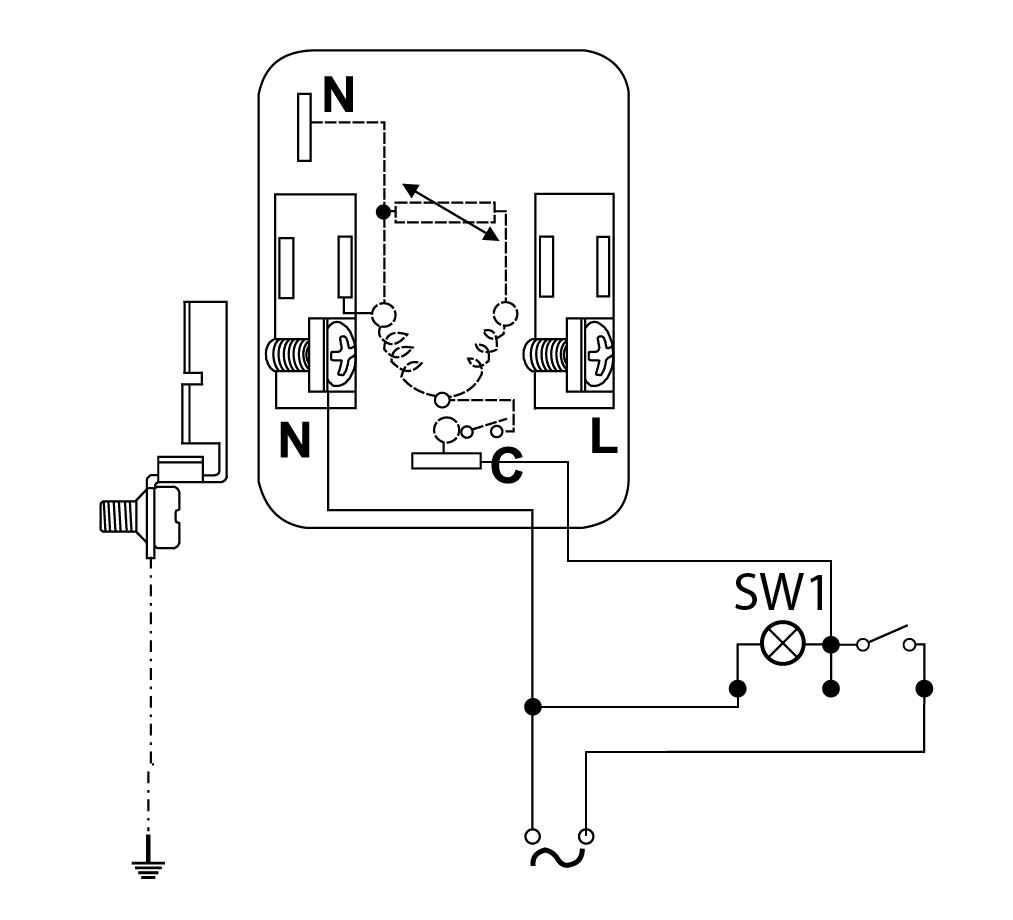

Zapojeno mám takto: viz foto - vycházel jsem ze zapojení které je na webu:
Spínám to podsvětleným spínačem.

https://assets.danfoss.com/documents/68 ... 010301.pdf

Je to zapojení pro RSIR:

Problém je že to spíná jenom někdy. Ve zhruba 30 % případů se rozběhne jak má. Jinak bzučí.

Nějaká rada, co dělám špatně?

chromnikl · #2 Příspěvek od **chromnikl** » 17 kvě 2021, 12:29

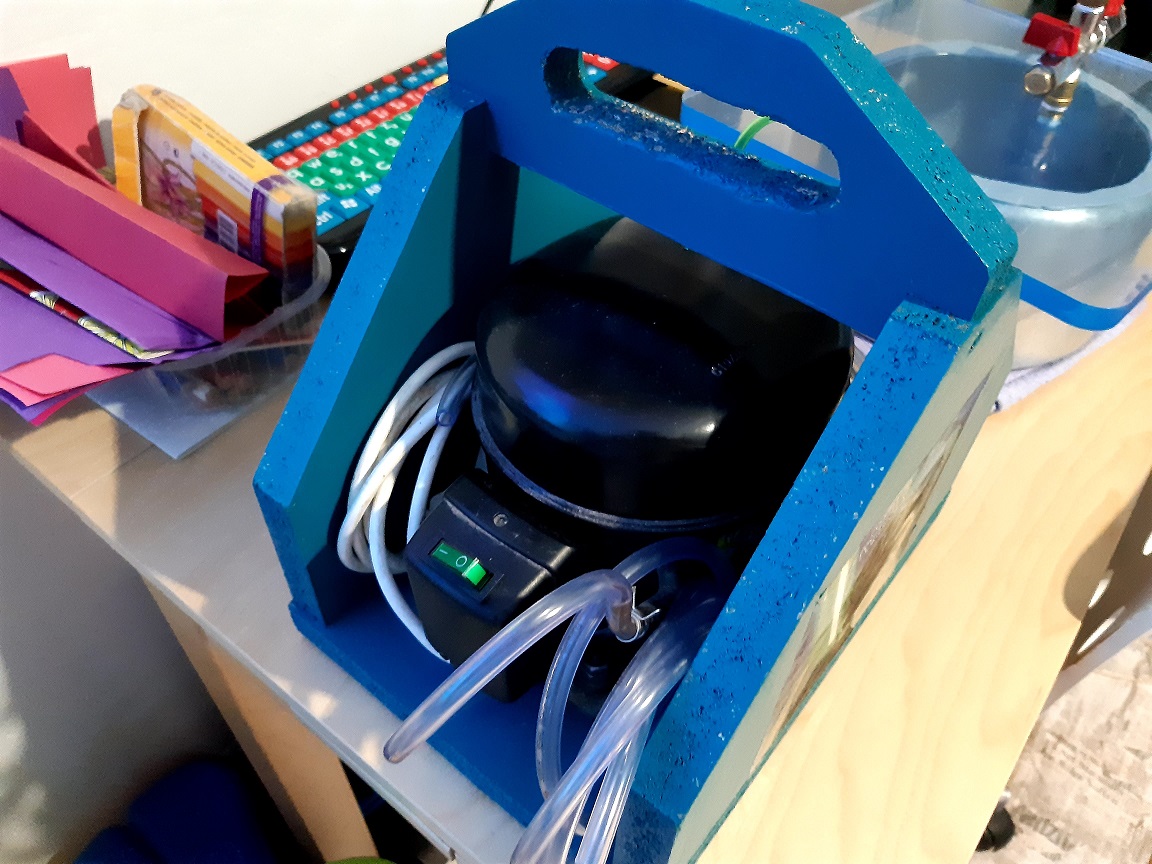

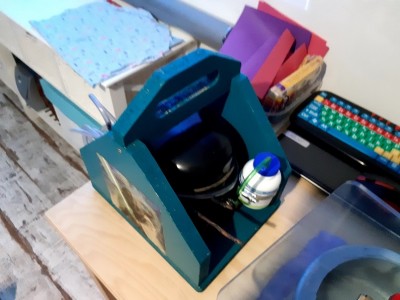

Takhle to vypadá:

chromnikl · #3 Příspěvek od **chromnikl** » 17 kvě 2021, 12:30

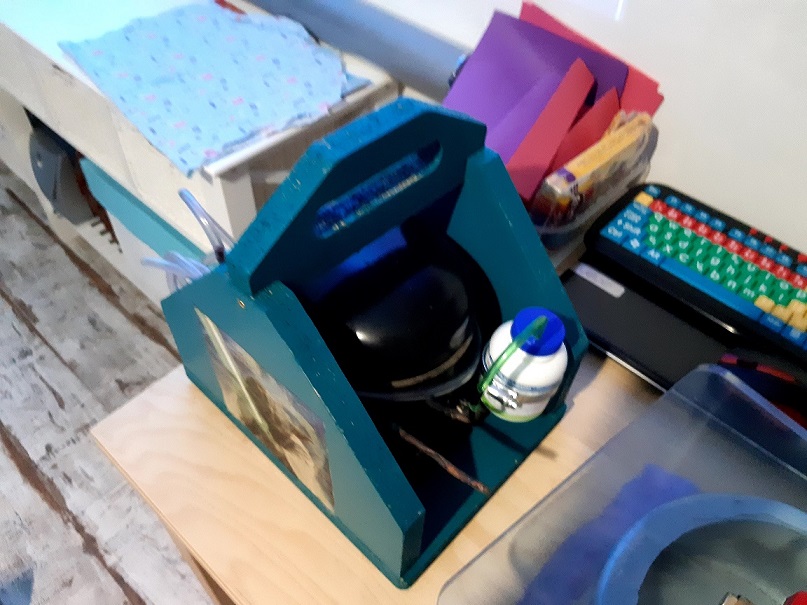

Takto:

#4 Příspěvek od **rnbw** » 17 kvě 2021, 12:43

Nie je vadne to rozbehove rele (ci co tam je)? Mozno kvoli tomu chladnicku vyhodili.

chromnikl · #5 Příspěvek od **chromnikl** » 17 kvě 2021, 12:55

To jsem vyměnil a mělo by být v pořádku.
Jak ho odzkouším?

jardafiala · #6 Příspěvek od **jardafiala** » 17 kvě 2021, 13:25

Můžou to dělat dvě součástky, na straně 2 přiloženého manuálu označené a1 (PTC) a C (winding protector). Sázel bych na to, že to spíná příliš často (?) a součástka a1 nestačí vychladnout, má zvýšený odpor a motor nenastartuje. Kdyby to dělalo C tak nevím jestli by se relé ozvalo bzučením, nějak tam žádné nevidím. Použij zapojení CSIR, třeba někde ze smeťáku.

#7 Příspěvek od **Zaky** » 17 kvě 2021, 13:33

PTC je studený "dost vodivý" :-)

Po ohřátí mu vodivost výrazně poklesne. Jestli se to takto chovalo s původním a ten jsi vyměnil za stejný nový, tak v tom zřejmě problém nebude. Kompresor může být přidřený a proto se nechce rozbíhat. Kdybys chtěl zdarma zaručeně funkční kompresor z lednice Liebherr, tak v Praze věnuji lednici, co z ní uteklo chladivo.

Artaban001 · #8 Příspěvek od **Artaban001** » 17 kvě 2021, 14:13

A jak je to ze zotavovací dobou? - než startér vychladne a obnoví se mu vodivost ( PTC verze). V klidu má hodnotu pár ohmů. Jinak kompresor ma problém rozběhu v zatíženém stavu - do protitlaku a proto je tam to tepelný ochranný relé.

chromnikl · #9 Příspěvek od **chromnikl** » 17 kvě 2021, 15:33

Vyzkouším, jak je to s tou dobou na zotavení.

Nemůže být něco špatně na tom zapojení?

chromnikl · #10 Příspěvek od **chromnikl** » 17 kvě 2021, 15:35

Nemusí být propojeno to N vlevo nahoře?

#11 Příspěvek od **Zaky** » 17 kvě 2021, 16:09

S tou potřebou chladnutí PTC je to fakt, je to určitě pár minut. N je zřejmě vnitřně propojený, to konečně snadno propískneš. Do protitlaku se to v tvém případě nerozbíhá, tak bys mohl PTC nahradit časovým relé, nebo jen pomocným tlačítkem, co bys chvilku přidržel při rozběhu. Rozběhové vinutí nesmí zůstat v žádném případě připojené trvale, shořelo by to.

samec · #12 Příspěvek od **samec** » 17 kvě 2021, 16:33

A čo tak použiť klasické elektromagnetické rozbehové relé zo starej Calexky?

elektrosvit · #13 Příspěvek od **elektrosvit** » 17 kvě 2021, 16:54

Zaky píše:S tou potřebou chladnutí PTC je to fakt, je to určitě pár minut.

Jo, cca 5-10 minut podle teploty kompresoru a okolí.

samec: Ta relé odcházela, proto taky výrobci začali používat termistory. Záleží, jak často chce spínat...

#14 Příspěvek od **Achab** » 17 kvě 2021, 17:14

Relé na mrazáku Calex mě vydrželo přes 30 let...

doktor365 · #15 Příspěvek od **doktor365** » 17 kvě 2021, 17:16

Na vyzkoušení to připoj bez relátka a klešťákem změř kolik bere kompresor.
